Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Numer modelu:
MPO/P(F)-MPO/P(F)-12F-OM3-3.0-LSZH-SL-B-1M
Skontaktuj się z nami

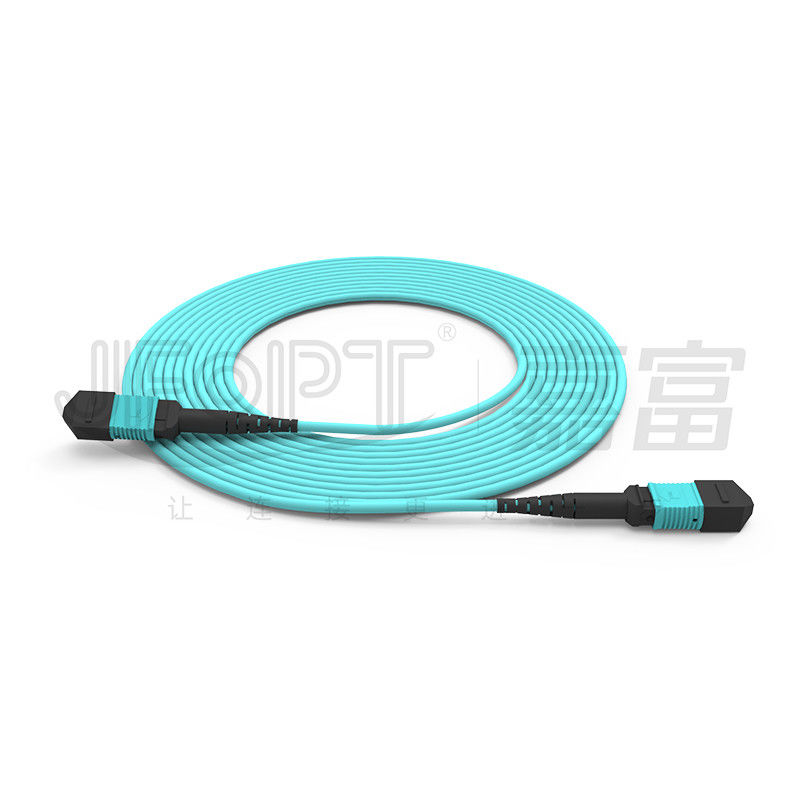

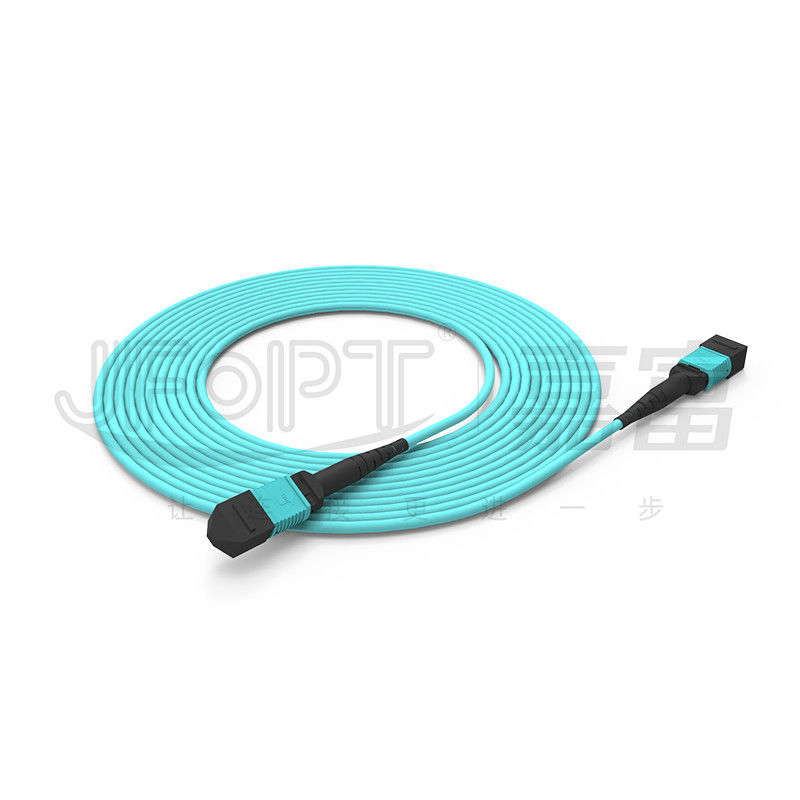

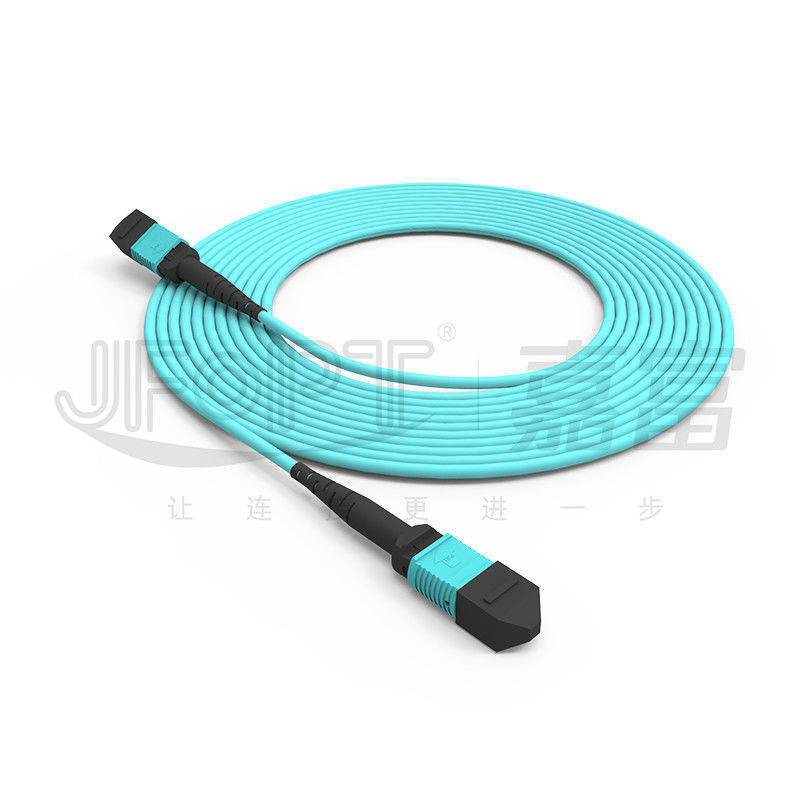

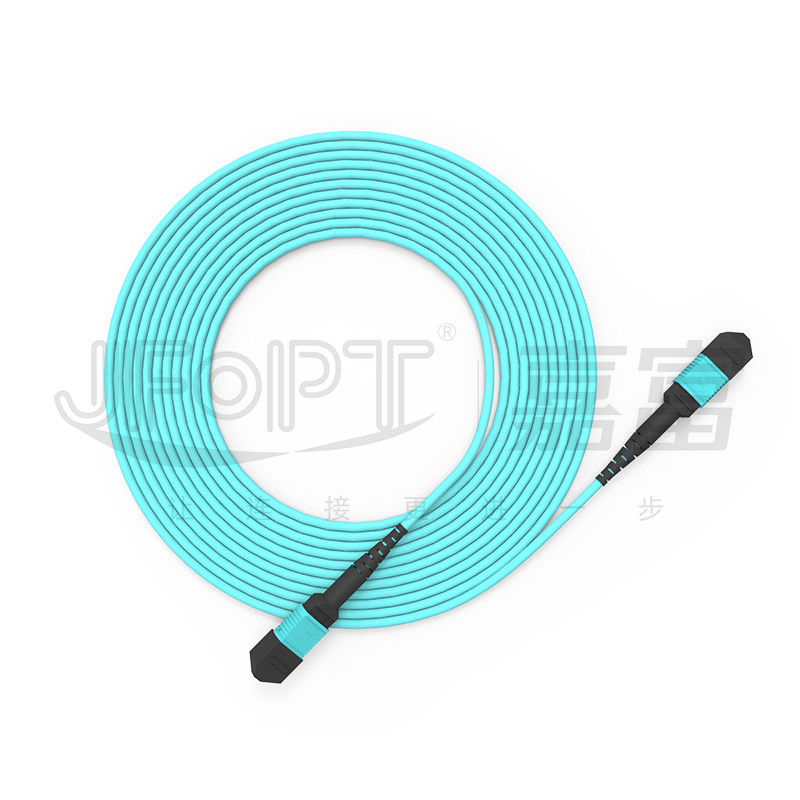

12 - rdzeniowy kabel magistralny MPO wielomodowy 50/125 3.0mm LSZH aqua B polaryzacja
Kabel trunkingowy MPO-MPO to światłowodowy kabel połączeniowy o dużej gęstości.Jego skuwka MT jest wykonana z żywicy, o doskonałej stabilności i niezawodności, zapewniając ponad 500 połączeń.Kable trunkingowe JFOPT MPO są wykonane z wysokiej jakości kabli optycznych, oferujących niskie straty wtrąceniowe podczas transmisji.Dzięki doskonałym materiałom aramidowym i osłonom kabli mają również lepszą wytrzymałość na rozciąganie i stabilność temperaturową.Kable magistrali przechodzą wiele rygorystycznych procesów testowania jakości, aby upewnić się, że spełniają najwyższe standardy jakości.Świadczymy niestandardowe usługi z różnymi długościami i typami kabli, aby spełnić Twoje specyficzne potrzeby.Dodatkowo oferujemy kompleksową obsługę przedsprzedażną i posprzedażową oraz wsparcie techniczne w trosce o Państwa satysfakcję.
* Cechy
|
① Połączenie 12-włóknowe |
② Wykonane z niewrażliwego na zginanie włókna OM3 w celu poprawy stabilności transmisji |
||||
|
|
|
||||
|
③ Wysokiej jakości wielordzeniowa tuleja MT o niskich stratach |
④100% zakończone i przetestowane w celu zapewnienia wydajności transmisji |
||||
|
|
|
||||
|
⑤ Nadaje się do okablowania o dużej gęstości |
⑥ Szybsza instalacja, skracająca czas eksploatacji |
||||
|
|
|
||||
* Aplikacje
1. Okablowanie centrum danych
Systemy komunikacji optycznej 2.40G/100G, moduły optyczne QSFP
3.Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx
* Parametry złącza MPO/MTP
|
Typ złącza |
Strata wtrąceniowa |
Strata zwrotu |
|||
|
Typowy |
Maksymalny |
||||
|
Złącze MPO |
Standard SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
SM Niskie straty |
0,1dB |
0,35dB |
|||
|
Norma MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Niska strata |
0,1dB |
0,35dB |
|||
|
Złącze MTP |
Standard SM |
0,25dB |
0,5dB |
APC≥60dB |
|
|
SM Niskie straty |
0,12dB |
0,25dB |
|||
|
Norma MM |
0,2dB |
0,45dB |
PC≥25dB |
||
|
MM Niska strata |
0,12dB |
0,25dB |
|||
|
Mężczyzna/Kobieta |
Mężczyzna: z kołkiem, Kobieta: bez kołka |
||||
* Parametry geometryczne 3D (opcjonalnie)
|
Rzeczy |
Maks |
min |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Kąt (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
T (PC) |
0,2 |
-0,2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
Nie dotyczy |
||
|
Maksymalna współpłaszczyznowa ujemna (nm) |
300 |
Nie dotyczy |
||
*Opcje kolorów złącza
|
Złącze MPO |
||||
|
Tryb pojedyńczy |
Zielony |
Żółty |
||
|
Numer koloru referencyjnego PANTONE 2270C |
Numer koloru referencyjnego PANTONE 100C |
|||
|
|
|
|||
|
Wielomodowy |
Beżowy |
wodny |
||
|
Numer koloru referencyjnego PANTONE 7534C |
Numer koloru referencyjnego PANTONE 2226C |
|||
|
|
|
|||
|
Fioletowy |
- |
|||
|
Numer koloru referencyjnego PANTONE 7641C |
||||
|
|
||||
|
Złącze MTP |
||||
|
Tryb pojedyńczy |
Zielony |
Żółty |
||
|
Numer koloru referencyjnego PANTONE 346C |
Numer koloru referencyjnego PANTONE 106C |
|||
|
|
|
|||
|
Wielomodowy |
Beżowy |
Czarny |
||
|
Numer koloru referencyjnego PANTONE 7534U |
Numer koloru referencyjnego PANTONE Black 6C |
|||
|
|
|
|||
|
wodny |
Wrzos Fioletowy |
|||
|
Numer koloru referencyjnego PANTONE 310C |
Numer koloru referencyjnego PANTONE 1905C |
|||
|
|
|
|||
|
Fiolet Munsella |
Magenta |
|||
|
Numer koloru referencyjnego PANTONE 2587C |
Numer koloru referencyjnego PANTONE 208C |
|||
|
|
|
|||
|
Limonkowy |
|
|||
|
Numer koloru referencyjnego PANTONE 375C |
||||
|
|
||||
* Parametry kabla optycznego
|
Przedmiot |
Parametr |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
Opcjonalnie 8/12/16/24 |
|||
|
Element wzmacniający |
Przędza aramidowa |
|||
|
Materiał powłoki zewnętrznej |
Opcjonalnie LSZH/PVC/TPU |
|||
|
Średnica płaszcza zewnętrznego |
3,0 mm |
|||
|
Kolor powłoki zewnętrznej |
Wytworzone na zamówienie |
|||
|
Maks.Wytrzymałość na rozciąganie (długotrwała) |
80N |
|||
|
Maks.Wytrzymałość na rozciąganie (krótkoterminowa) |
150N |
|||
|
Maks.odporność na zgniatanie (długotrwała) |
100N/cm |
|||
|
Maks.odporność na zgniatanie (krótkotrwała) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
Temperatura robocza |
-20~60℃ |
|||
|
Temperatura przechowywania |
-20~60℃ |
|||
|
Ognioodporność |
Opcjonalnie OFN/OFNR/OFNP |
|||
* Opcje rozruchu
|
rozruch MPO |
||||
|
Typ |
Specyfikacja |
Odpowiedni kabel |
Zdjęcie |
Rysunki |
|
Okrągły but |
Długość buta 3.0 33mm |
3,0/3,2 |
|
|
|
Długość buta 3.0 17mm |
3,0/3,2 |
|
|
|
|
Długość buta 4.0 33mm |
3,8/4,0 |
|
|
|
|
Kwadratowy but |
Długość buta 3.0 25mm |
3,0/3,2 |
|
|
|
Długość buta 4.0 17mm |
3,8/4,0 |
|
|
|
|
But z kablem taśmowym |
Długość buta 2.5*5.0 22mm |
2,5*5,0 |
|
|
|
But z włókna Bare Ribbon |
But z włókna Bare Ribbon o długości 19 mm |
Gołe włókno wstążkowe |
|
|
|
Pociągnij zakładkę |
Uniwersalne do wszystkich butów |
uniwersalny |
|
|
|
Typ rozruchu MTP |
||||
|
Typ |
Specyfikacja |
Odpowiedni kabel |
Zdjęcie |
Rysunki |
|
Okrągły but |
Długość bagażnika 2.0 33,2 mm |
2.0 |
|
|
|
Długość buta 3.0 33,2 mm |
2,5/3,0 |
|
|
|
|
Długość buta 3.0 16mm |
3.0 |
|
|
|
|
3.0 zginany but o długości 33,6 mm |
3.0 |
|
|
|
|
Długość buta 3.6 33,2 mm |
3.6 |
|
|
|
|
3.6 długość buta 16mm |
3.6 |
|
|
|
|
3.6 giętki but o długości 33,6 mm |
3.6 |
|
|
|
|
Długość buta 4,5 33,2 mm |
4,0/4,5 |
|
|
|
|
Długość buta 5,5 33,2 mm |
5,0/5,5 |
|
|
|
|
But kablowy |
3.0*6.0 długość buta 33.2mm |
3,0*6,0 |
|
|
|
2.5*5.0 długość buta 21.3mm |
2,5*5,0 |
|
|
|
|
Goły but z włókna wstążkowego |
Goły but z włókna wstążkowego o długości 19 mm |
Gołe włókno wstążkowe |
|
|
|
Wciśnij zakładkę |
Uniwersalne do wszystkich butów |
uniwersalny |
|
|
* Wybór polaryzacji
|
Kabel krosowy 12F |
||||
|
|
||||
|
Kabel krosowy 24F |
||||
|
|
* Opakowanie produktu
|
|
|
|
Pogrubiona torba antystatyczna |
Zagęszczony karton |
* Siła fabryczna
|
Profesjonalny: JFOPT od ponad 10 lat koncentruje się na produkcji swetrów MPO.Dzięki profesjonalnej technologii i pełnemu zestawowi pierwszorzędnego sprzętu marki (SUMIX/JRG/OPTOTEST) może produkować wysokiej jakości zworki MPO o wysokiej wydajności. |
|
||||
|
Potencjał produkcyjny: JFOPT posiada 5 linii produkcyjnych MPO, co pozwala na szybką i wydajną produkcję dużej ilości kabli dalekosiężnych MPO, aby sprostać wymaganiom klientów. |
|
||||
|
kontrola jakości: JFOPT wdraża ścisłą kontrolę jakości na każdym etapie, od surowca po produkcję.Przeprowadzamy profesjonalne kontrole i monitorowanie jakości, w tym 100% testy interferometru 3D, testy tłumienności wtrąceniowej i kontrolę powierzchni czołowej, aby zapewnić jakość produktu. |
|
||||
|
Wyznaczanie standardów: JFOPT może formułować i ściśle wdrażać standardy produkcji zworek MPO zgodnie z potrzebami użytkownika, aby zapewnić spójność produktu i stabilność działania. |
|
||||
|
Innowacja technologiczna: JFOPT koncentruje się na innowacjach technologicznych i ma profesjonalny zespół badawczo-rozwojowy, który stale rozwija zworki MPO z bardziej zaawansowanymi funkcjami i wyższą wydajnością. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów, konserwację posprzedażną itp., Aby spełnić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Na jakie kwestie należy zwrócić uwagę przy dostosowywaniu zworek MPO?
Długość zworki MPO / materiał kabla / typ włókna i liczba rdzeni / złącze męskie / żeńskie / standard strat wkładki / kolor / etykieta i inne niestandardowe wymagania.
2. W jaki sposób nasza zworka MPO zapewnia stabilne parametry?
Zworka MPO firmy JFOPT w 100% przeszła test interferencji 3D i w 100% przeszła test strat odbiciowych, aby zapewnić stabilne parametry.
3. Nasz czas realizacji?
Możemy wyprodukować ponad 30000 złączy MPO miesięcznie, co może w pełni zagwarantować szybką wysyłkę.
4. Jakie inne produkty pochodne MPO robimy?
Możemy również produkować produkty związane z MPO, takie jak wyłącznik automatyczny MPO / tłumik MPO / złącze przejściowe MPO z męskiego na żeńskie / przewód połączeniowy MT.
