Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Numer modelu:
JFOC-GJSFJV/GJSFJH
Skontaktuj się z nami

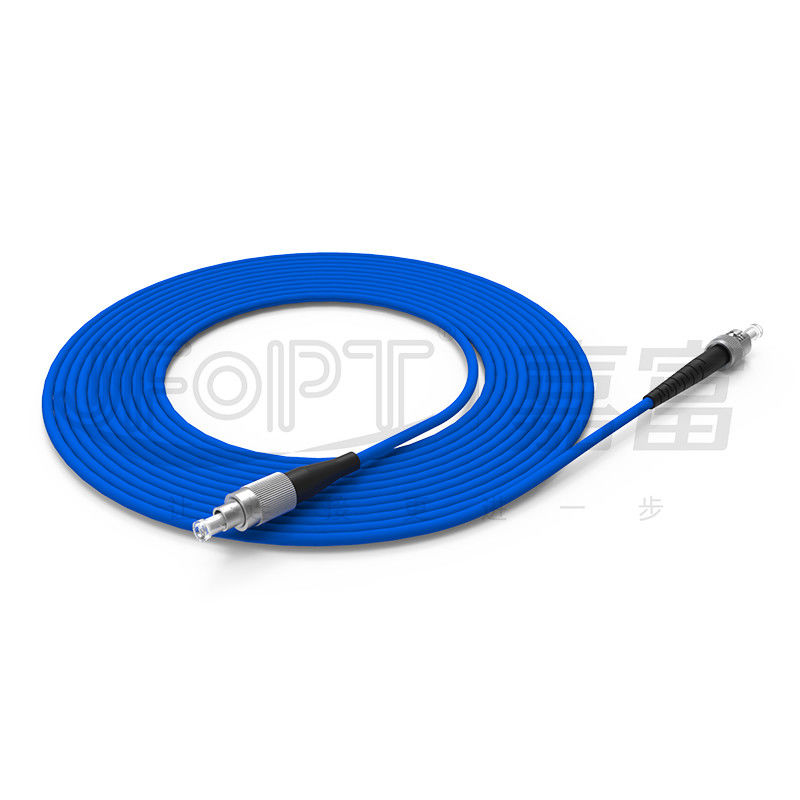

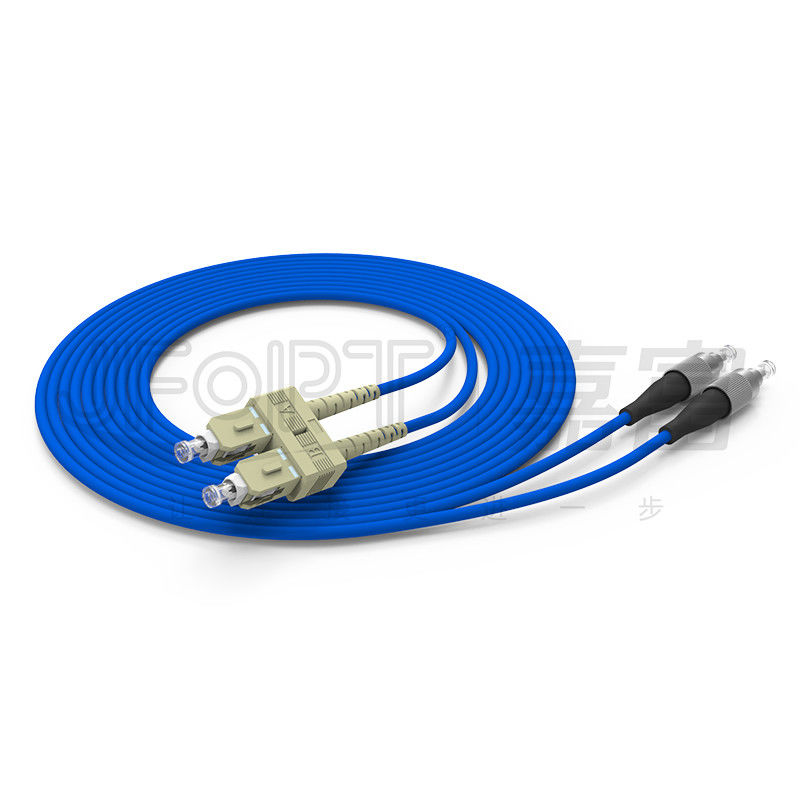

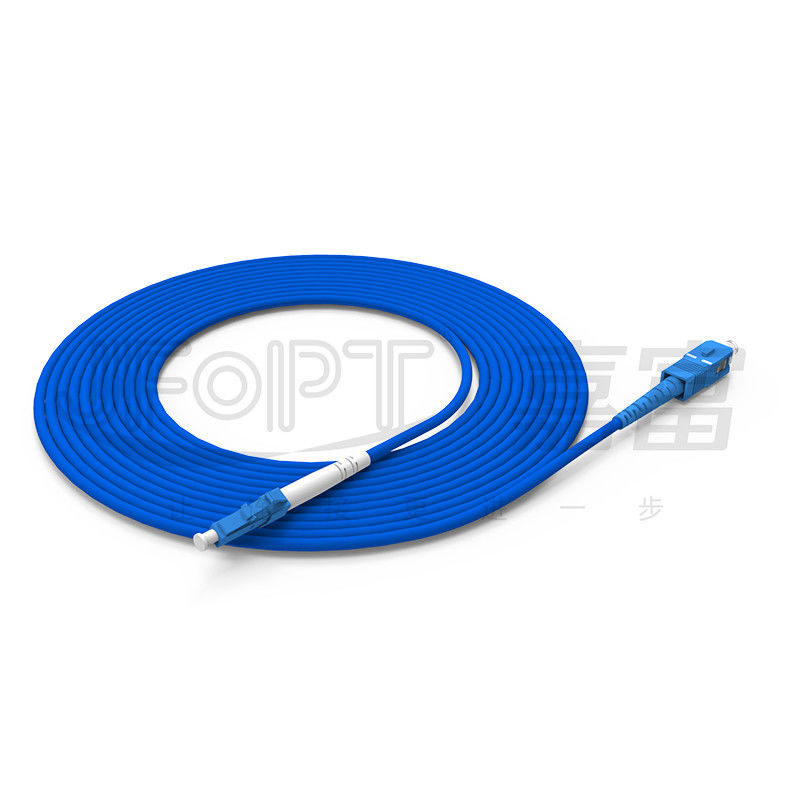

Uni-tube Simplex/duplex Okrągły kabel Wzmocniony przędzą aramidową/ Pancerz spiralny Zgniatanie/Odporność na rozciąganie/ Skręcanie/ Elastyczny
Opancerzona jednorurowa struktura okrągłych kabli typu simplex/duplex firmy JFOPT obejmuje owinięcie jednego lub dwóch ciasno buforowanych włókien warstwą spiralnej stalowej rury pancernej, pokrycie jej przędzą aramidową jako elementem wzmacniającym, a następnie wytłaczanie warstwy PVC (poliwinylu Chloride) lub LSZH (Low Smoke Zero Halogen) zewnętrzna powłoka chroniąca jego wewnętrzną strukturę.Spiralna stalowa rura pancerna ze stali nierdzewnej w połączeniu z importowanym wypełnieniem aramidowym dodatkowo zwiększa wytrzymałość włókna na rozciąganie, wytrzymałość na ściskanie i odporność na ukąszenia gryzoni.Kabel JFOPT jest wykonany z wiodących marek włókien, takich jak YOFC/Corning, wysokiej jakości materiałów osłonowych i przędzy aramidowej.Charakteryzują się doskonałą wydajnością przy niskich stratach, stabilnej transmisji i wysokiej niezawodności.Ponadto przeszły wiele międzynarodowych testów i certyfikatów.
* Cechy produktu
|
①Wykonane z włókien optycznych YOFC/Corning i innych wiodących marek, zapewniających doskonałą wydajność optyczną i jakość transmisji danych |
② Chroniony spiralną rurką ze stali nierdzewnej, zapewniającą dobrą wytrzymałość na ściskanie i odporność na ukąszenia gryzoni |
|
|
|
|
③ Wzmocniony przędzą aramidową o wysokiej wytrzymałości, zapewniającą doskonałą wytrzymałość na rozciąganie kabla |
④ Oferuje różne opcje materiałów osłony, aby spełnić różne wymagania dotyczące odporności ogniowej, zapewniając bezpieczeństwo i niezawodność |
|
|
|
|
⑤ W 100% testowane fabrycznie w celu zagwarantowania wydajności transmisji |
- |
|
|
- |
* Aplikacje
1.Systemy komunikacji optycznej.
2. Wzajemne połączenie sprzętu komunikacyjnego.
3. Komunikacja światłowodowa.

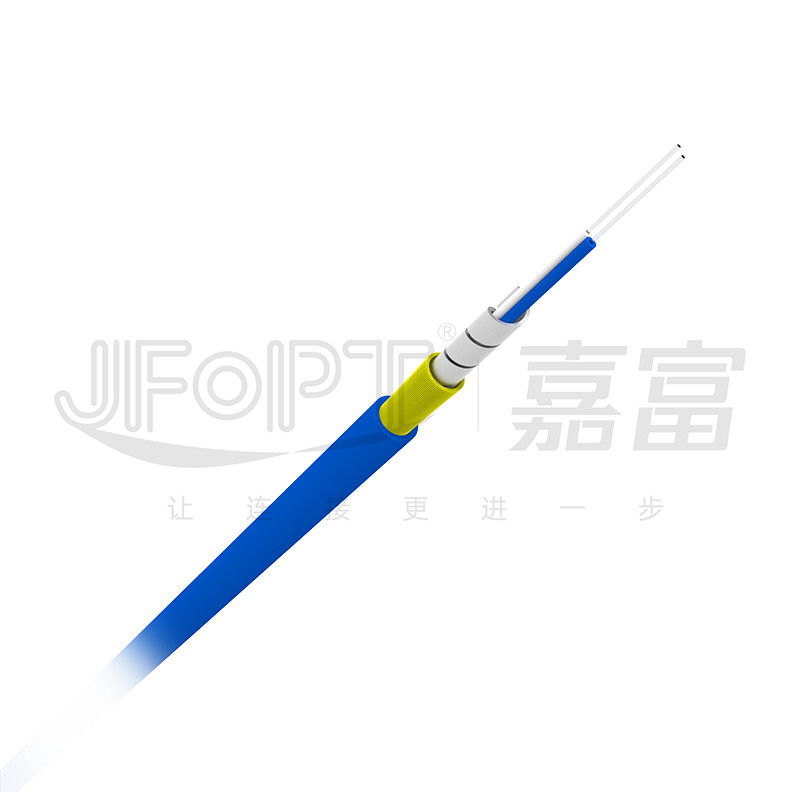

*Prezentacja struktury
* Parametry kabla
|
Rzeczy |
Specyfikacje |
||||||
|
Liczba włókien |
1 |
2 |
|||||
|
Metalowa rura |
Ciasna średnica bufora |
0,85 ± 0,05 mm |
0,6 ± 0,05 mm |
||||
|
Materiał rury metalowej |
Stal nierdzewna |
||||||
|
Średnica rury metalowej |
1,45 ± 0,05 mm |
1,85 ± 0,05 mm |
|||||
|
Grubość rurki metalowej |
0,2 ± 0,05 mm |
0,25 ± 0,05 mm |
|||||
|
Zewnętrzna kurtka |
Wymiar |
3,0 ± 0,1 mm |
|||||
|
Materiał |
PVC/LSZH/TPU |
||||||
|
Kolor |
NIEBIESKI (SM) / SZARY (MM) LUB Dostosowanie |
||||||
* Wydajność mechaniczna
|
Rzeczy |
Specyfikacje |
||||||
|
Liczba włókien |
1 |
2 |
|||||
|
Napięcie (długoterminowe) / N |
100 |
||||||
|
Napięcie (krótkoterminowe) / N |
200 |
||||||
|
Zmiażdżenie (długoterminowe)/ N/10 cm |
1000 |
||||||
|
Zmiażdżenie (krótkoterminowe)/ N/10 cm |
3000 |
||||||
|
min.Promień gięcia (dynamiczny) / mm |
20D |
||||||
|
min.Promień gięcia (statyczny) / mm |
10D |
||||||
|
Temperatura robocza/℃ |
-20～+70(PVC)/-40～+80(LSZH) |
||||||
|
Temperatura przechowywania/℃ |
-20～+70(PVC)/-40～+80(LSZH) |
||||||
* Parametry światłowodu
|
Tryb pojedyńczy |
||||||
|
Rzeczy |
Jednostka |
G.652D |
G.657A1 |
G.657A2 |
||
|
Średnica pola trybu |
1310 nm |
μm |
9,1 ± 0,4 |
8,8±0,4 |
8,8±0,4 |
|
|
1550 nm |
μm |
10,4±0,5 |
9,8±0,5 |
9,8±0,5 |
||
|
Średnica okładziny |
μm |
125±1 |
125±0,7 |
125±0,7 |
||
|
Nieokrągłość okładziny |
% |
≤1 |
≤0,7 |
≤0,7 |
||
|
Błąd koncentryczności okładziny rdzenia |
μm |
≤0,6 |
≤0,5 |
≤0,5 |
||
|
Średnica powłoki |
μm |
245±7 |
245±5 |
245±5 |
||
|
Nieokrągłość powłoki |
% |
≤6,0 |
≤6,0 |
≤6,0 |
||
|
Błąd koncentryczności okładzina-powłoka |
μm |
≤12,0 |
≤12,0 |
≤12,0 |
||
|
Długość fali odcięcia kabla |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||
|
Osłabienie |
1310 nm |
dB/km |
≤0,35 |
≤0,35 |
≤0,35 |
|
|
1550 nm |
dB/km |
≤0,25 |
≤0,25 |
≤0,25 |
||
|
Wiele trybów |
|||||||
|
Rzeczy |
jednostka |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Średnica rdzenia |
μm |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
|
|
Średnica okładziny |
μm |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
125±1,0 |
|
|
Nieokrągłość rdzenia |
% |
≤5,0 |
≤5,0 |
≤5,0 |
≤5,0 |
≤5,0 |
|
|
Nieokrągłość okładziny |
% |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
|
|
Błąd koncentryczności okładziny rdzenia |
μm |
≤1,5 |
≤1,5 |
≤1,0 |
≤1,0 |
≤1,0 |
|
|
Średnica powłoki |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
|
|
Nieokrągłość powłoki |
% |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
≤6,0 |
|
|
Błąd koncentryczności okładzina-powłoka |
μm |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
≤12,0 |
|
|
Przepustowość OFL |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300 nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Współczynnik tłumienia |
850nm |
dB/km |
≤3,0 |
≤3,0 |
≤3,0 |
≤3,0 |
≤3,0 |
|
1300 nm |
dB/km |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
≤1,0 |
|
*Opakowanie produktu
|
|
|
|
Pakowane na bębnie |
Bęben uszczelniony |
* Siła fabryczna
|
Ekspertyza: JFOPT posiada profesjonalny zespół badawczo-rozwojowy, technologię produkcji i sprzęt do produkcji wysokiej jakości kabli, które spełniają różne potrzeby środowiskowe i wymagania. |
|
||||
|
Potencjał produkcyjny: JFOPT posiada 40 wewnętrznych maszyn do produkcji kabli zbrojonych, zapewniając terminową realizację dużych zamówień na kable zbrojone.Dzięki profesjonalnym liniom produkcyjnym i sprzętowi możemy wydajnie produkować duże ilości kabli, aby sprostać wymaganiom klientów. |
|
||||
|
Kontrola jakości: JFOPT wdraża surowe środki kontroli jakości.Oprócz kontroli surowców i dostaw, proces produkcyjny obejmuje zautomatyzowane systemy kontroli jakości różnych komponentów, takich jak szczelne buforowanie, zbrojenie spiralne i poszycie zewnętrzne.Cały sprzęt do testowania produkcji jest regularnie konserwowany.Dzięki wieloletniej wiedzy technicznej i dojrzałym procesom produkcji zworek pancernych mogą wyeliminować prawie wszystkie nieprawidłowości w kablach zbrojonych. |
|
||||
|
Rozwój standardów: JFOPT posiada profesjonalny i doświadczony zespół badawczo-rozwojowy, który może dostarczać kable dostosowane do różnych potrzeb środowiskowych i wymagań, zapewniając satysfakcję klienta. |
|
||||
|
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i projektuje produkty z kablami opancerzonymi o różnych strukturach, rozmiarach, liczbie rdzeni i kolorach, aby sprostać różnorodnym potrzebom klientów. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Jakie czynniki należy wziąć pod uwagę przy zakupie kabli optycznych?
Ważne jest, aby wziąć pod uwagę model kabla, kolor płaszcza, średnicę zewnętrzną, materiał płaszcza, ognioodporność i właściwości mechaniczne kabla optycznego.
2. Czy akceptujesz dostosowywanie kolorów i nadruków?
Tak, możemy dostosować kolor i nadruk na podstawie dostarczonych próbek.
3. Jakie rodzaje kabli optycznych możesz wyprodukować?
Możemy produkować różnego rodzaju wewnętrzne i zewnętrzne kable optyczne, w tym kable krosowe, kable mini, kable taśmowe, ADSS, GYTA, GYTS, GYXTW i inne.
4. Jaka jest minimalna ilość zamówienia na twoje kable optyczne?
W przypadku zwykłych kabli optycznych minimalna wielkość zamówienia to 1 kilometr.W przypadku specjalnych kabli optycznych prosimy o kontakt z naszym działem sprzedaży w celu uzyskania dalszych informacji.
5. Jaki jest twój czas dostawy?
Zazwyczaj czas dostawy zwykłych kabli optycznych wynosi do 3 dni roboczych.
