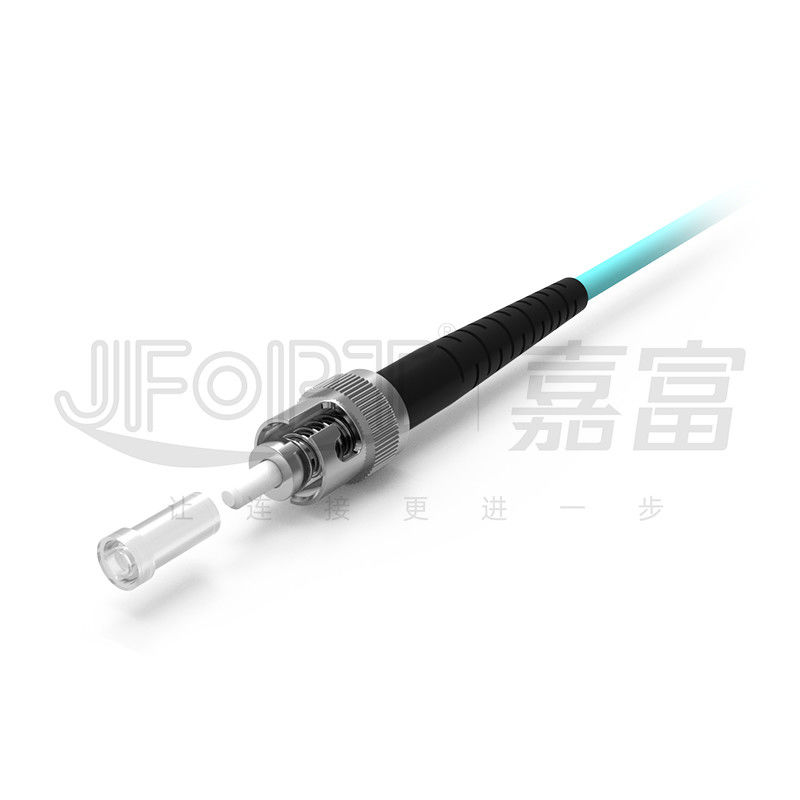

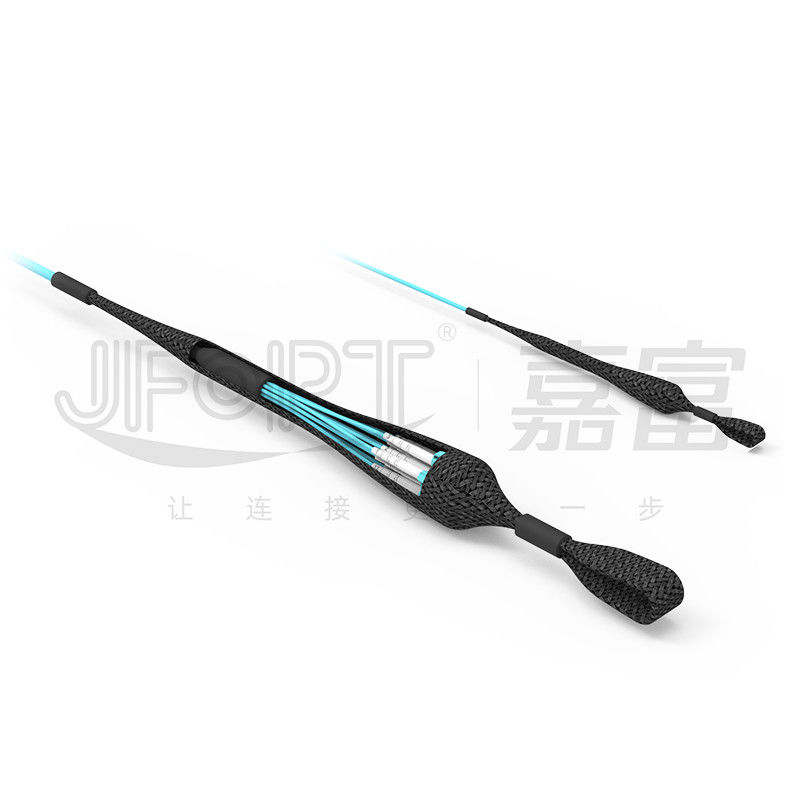

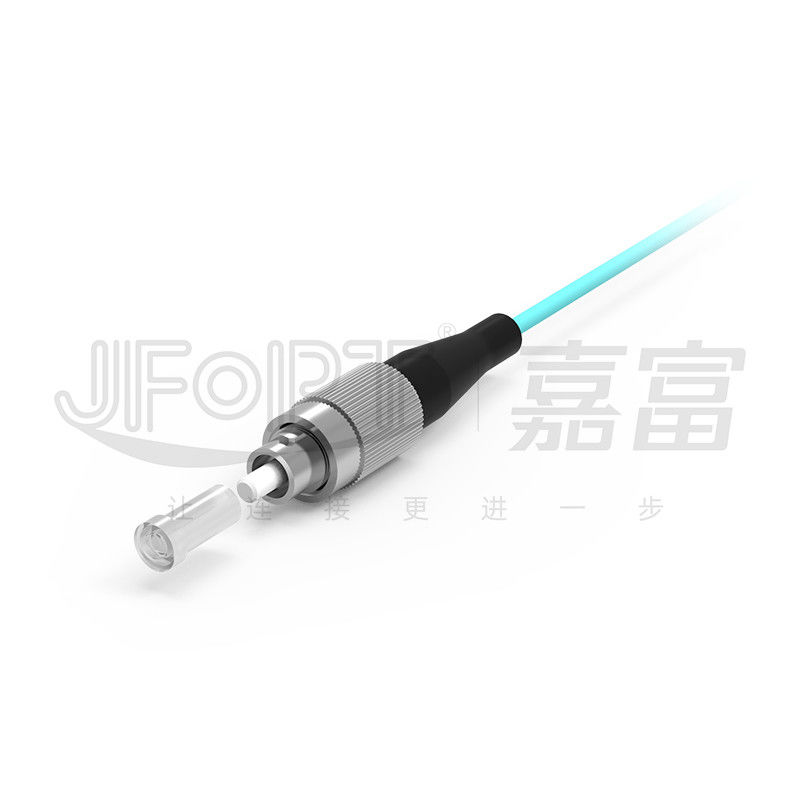

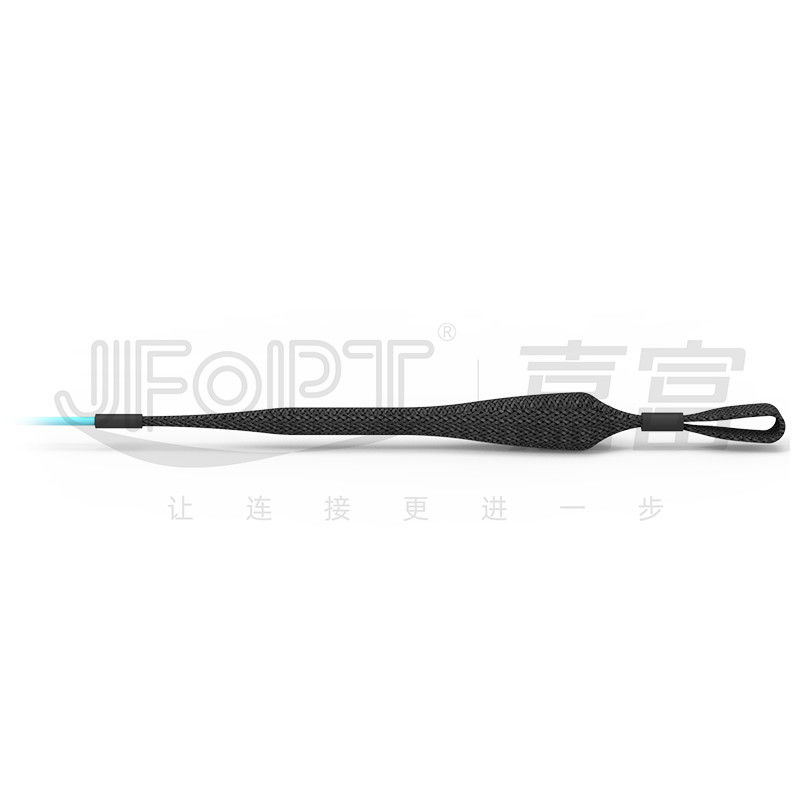

FC / ST Wstępnie zakończony kabel światłowodowy Breakout Patch Cord 12-rdzeniowy zestaw do ciągnięcia oczu

① Prosta struktura trakcji, opłacalna i łatwa w obsłudze

② Kompatybilny z kablami optycznymi o średnicy zewnętrznej od 3 do 25 mm

③Opcje średnicy zewnętrznej gałęzi: 0,9 mm/2,0 mm/3,0 mm

④ Konfigurowalne złącza, modele kabli, długości rozgałęzień itp

⑤ 100% fabryczne zakończenie i testowanie w celu zapewnienia wydajności transmisji

-

Typ złącza

SC/LC/FC/ST

Rodzaj okucia

Tryb pojedynczy: UPC/APC;Wiele trybów: UPC

Materiał okucia

Ceramiczna skuwka z tlenku cyrkonu klasy A

Kolor złącza

Niebieski/Zielony/Beżowy/Aqua/Mauve

Strata wtrąceniowa

≤0,3dB/≤0,2dB/≤0,15dB

Strata zwrotu

Tryb pojedynczy: UPC≥50dB;APC≥60dB;Wiele trybów: ≥25dB

Powtarzalność

≤0,2 dB

Zamienność

≤0,2 dB

Rzeczy

UPC

APC

SC / FC / ST

LC

SC / FC

LC

SM

mm

SM

mm

SM

SM

Promień krzywizny (mm)

10-25

7-25

5-12

Przesunięcie wierzchołka (μm)

≤50

≤30

Włókno przygnębione (nm)

±100

Odchylenie kąta (°)

0

8±0,3

Odchylenie kąta wiązania (°)

0

±0,5

Średnica włókna (μm)

123-135

Projekt

Parametr

Rodzaj włókna

G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5

Liczba włókien

2

4

6

8

12

24

36

48

Ciasna średnica bufora

0,9 mm

Członek Siły

Przędza aramidowa

Materiał kurtki zewnętrznej

PVC / LSZH

Średnica płaszcza zewnętrznego

3,0 mm

5,0 mm

5,2 mm

5,5 mm

6,2 mm

8,2 mm

9,5 mm

10,5 mm

Kolor kurtki zewnętrznej

Żółty / Pomarańczowy / Aqua / Zielony / Fioletowy / Dostosowany

Wytrzymałość na rozciąganie (długoterminowa)

150N

300N

Wytrzymałość na rozciąganie (krótkoterminowa)

300N

600N

Odporność na zgniatanie (długoterminowa)

200 N/10 cm

Odporność na zgniatanie (krótkoterminowa)

1000 N/10 cm

Minimalny promień gięcia (dynamiczny)

20D

Minimalny promień gięcia (statyczny)

10D

temperatura robocza

-20~60℃

Temperatura przechowywania

-20~60℃

Odporność ogniowa

OFN / OFNR /O FNP

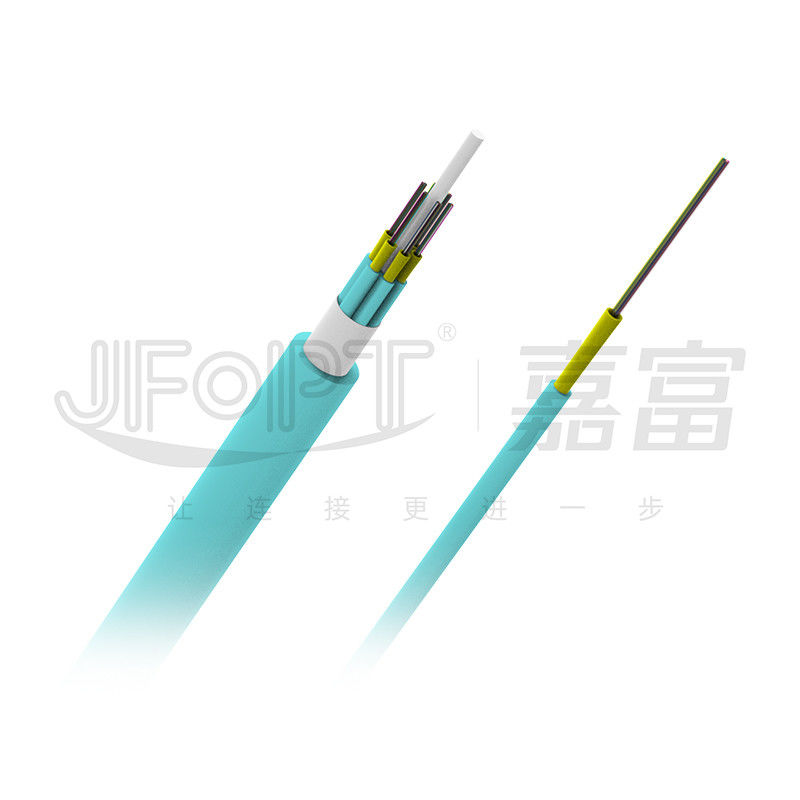

Główna struktura kabla

Fanout o równej długości

Fanout o nierównej długości

Rozgałęzienie bezpośredniego pododdziału

Rozgałęzienie włókna za pomocą rurki luźnej 2,0/3,0 mm

Rozgałęzienie światłowodu z gołą rurą pancerną 3,0 mm

Rozgałęzienie włókna za pomocą spiralnej rurki pancernej 3,0 mm

Pogrubione opakowanie samouszczelniające się

Pogrubione opakowanie kartonowe

Ekspertyza:

JFOPT zgromadził wieloletnie doświadczenie w procesie produkcji dużych zworek rdzeniowych, zapewniających niskie straty i wydłużoną żywotność w złożonych środowiskach.

Potencjał produkcyjny:

Dzięki 5 liniom produkcyjnym i sprzętowi JFOPT jest wyposażony w profesjonalne wielordzeniowe maszyny do cięcia kabli o dużej średnicy, zapewniające szybkie, wydajne i starannie zwijane kable, aby zapewnić szybką dostawę.

Kontrola jakości:

JFOPT wdraża ścisłą kontrolę jakości, rozwiązując wszelkie nietypowe problemy, które zwykle występują w kablach o dużej liczbie rdzeni, poprzez optymalizację jakości surowców.Wszystkie procesy produkcji złączy poddawane są 100% kontroli i testom.

Rozwój standardowy:

JFOPT może dostosować kable rozruchowe zgodnie z wymaganiami użytkownika, w tym kolorem kabla, średnicą zewnętrzną, typem i ilością rdzenia światłowodowego oraz strukturą opakowania.Przykładowe plomby i rysunki techniczne służą do zapewnienia wdrożenia specyfikacji technicznych produktu i spójności w różnych zamówieniach partii.

Innowacja technologiczna:

JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy, który stale opracowuje bardziej zaawansowane i wydajne zworki światłowodowe.

Serwis i wsparcie techniczne:

JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję.
