Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
Kabel SC / UPC - SC / UPC 4/6/8C FTTA
Skontaktuj się z nami

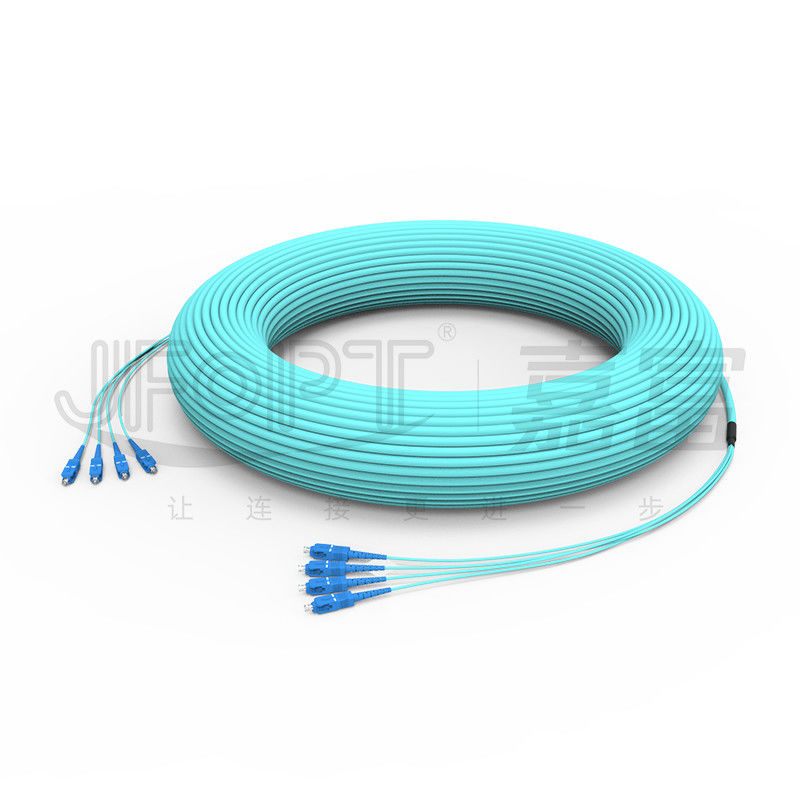

Kabel dystrybucyjny 2,0 mm Kabel światłowodowy o dużej odległości 4/6/8 rdzeni Średnica zewnętrzna 7,0-9,0 Wstępnie zakończony kabel optyczny ze złączami Sc / Upc Zworka
JFOPT może dostarczyć różnorodne wielordzeniowe wstępnie zakończone zworki światłowodowe, od 2 do 288 rdzeni, z różnymi strukturami, w tym kablami dystrybucyjnymi, kablami głównymi i kablami opancerzonymi.Zazwyczaj kable te mają strukturę podkabla o grubości 2,0 mm lub 3,0 mm, która może wytrzymać większe siły rozciągające w instalacjach na duże odległości dzięki bardzo wytrzymałemu aramidowi i wewnętrznej osłonie kabla.Zewnętrzny materiał osłony kabla światłowodowego można dostosować do różnych wymagań ognioodporności, takich jak LSZH (Low Smoke Zero Halogen) lub TPU (termoplastyczny poliuretan).Zworki te są szeroko stosowane w komunikacji ze stacjami bazowymi i charakteryzują się takimi cechami, jak wodoodporność i odporność na ścieranie.JFOPT zwykle utrzymuje wystarczające zapasy wielordzeniowych kabli światłowodowych i posiada własne linie do produkcji kabli wyposażone w precyzyjne maszyny do cięcia kabli zaprojektowane specjalnie do dostosowywania kabli o dużych rdzeniach, umożliwiając szybką realizację długich i dużych zamówień.
* Cechy
|
① Bezpieczne i stabilne wielordzeniowe, wstępnie zakończone końcówki |
② Sub-kabel 2,0 mm z przędzą aramidową dla lepszej wydajności mechanicznej |
||||
|
|
|
||||
|
③ Ceramiczne ferrule klasy A zapewniające bardzo niskie straty wtrąceniowe |
④100% fabryczne zakończenie i testowanie w celu zapewnienia dobrej wydajności każdego kanału, utraty, jakości i wyglądu powierzchni końcowej |
||||
|
|
|
||||
|
⑤ Konfigurowalny kolor kabla, długość, opakowanie, etykiety i inne specjalne wymagania |
|
||||
|
|
- |
||||
*Aplikacje
1. Światłowodowe sieci dostępowe.
2. Światłowodowa transmisja danych.
3. Komunikacja ze stacją bazową.
4.FTTA (światłowód do anteny).
* Parametry złącza
|
Typ złącza |
SC / LC / FC / ST |
|||
|
Rodzaj okucia |
Pojedynczy tryb: UPC/APC;Wielomodowy: UPC |
|||
|
Materiał okucia |
Ceramika cyrkonowa klasy A |
|||
|
Kolor złącza |
Niebieski/zielony/beżowy/wodny/fioletowy |
|||
|
Strata wtrąceniowa |
≤0,3dB/≤0,2dB/≤0,15dB |
|||
|
Strata zwrotu |
Tryb jednomodowy: UPC ≥ 50dB;APC ≥ 60dB;Wielomodowy: ≥ 25dB |
|||
|
Powtarzalność |
≤0,2 dB |
|||
|
Zamienność |
≤0,2 dB |
|||
* Parametry kabla breakout
|
Projekt |
Parametr |
||||
|
Rodzaj włókna |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
||||
|
Liczba włókien |
2 |
4 |
6 |
8 |
12 |
|
Średnica zewnętrzna kabla podrzędnego |
2,0 mm |
||||
|
Członek Siły |
Przędza aramidowa |
||||
|
Materiał kurtki zewnętrznej |
PVC / LSZH |
||||
|
Członek Centralnej Siły |
/ |
Zapytanie ofertowe |
|||
|
Średnica płaszcza zewnętrznego |
7,0 mm |
8,5 mm |
10,0 mm |
12,5 mm |
|
|
Kolor kurtki zewnętrznej |
Żółty / Pomarańczowy / Aqua / Zielony / Fioletowy / Dostosowany |
||||
|
Wytrzymałość na rozciąganie (długotrwała) |
200N |
250N |
300N |
400N |
|
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
400N |
600N |
800N |
1000N |
|
|
Odporność na zgniatanie (długotrwała) |
300 N/10 cm |
||||
|
Odporność na zgniatanie (krótkotrwała) |
1000 N/10 cm |
||||
|
Minimalny promień gięcia (dynamiczny) |
20D |
||||
|
Minimalny promień gięcia (statyczny) |
10D |
||||
|
temperatura robocza |
-20~60℃ |
||||
|
Temperatura przechowywania |
-20~60℃ |
||||
|
Odporność ogniowa |
OFN / OFNR / OFNP |
||||

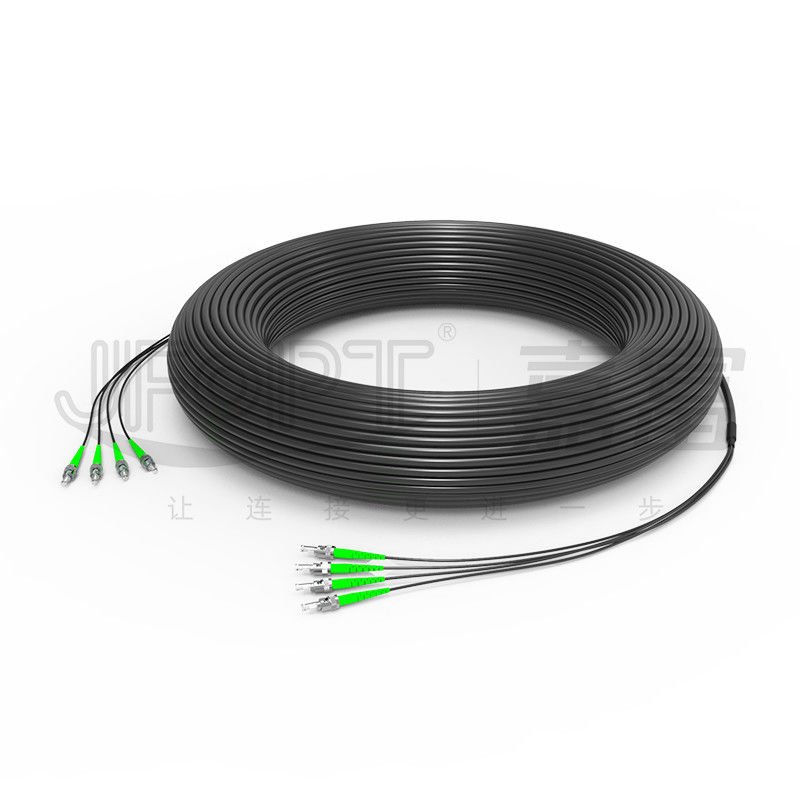

* Parametry kabla stacji bazowej
|
Projekt |
Parametr |
|
|
Rodzaj włókna |
G652D / G657A1 / G657A2 / OM1 / OM2 / OM3 / OM4 / OM5 |
|
|
Liczba włókien |
2 |
4 |
|
Średnica zewnętrzna kabla podrzędnego |
2,0 mm |
|
|
Członek Siły |
Przędza aramidowa |
|
|
Materiał kurtki zewnętrznej |
LSZH / Dostosowane |
|
|
Średnica płaszcza zewnętrznego |
7,0 mm |
|
|
Kolor kurtki zewnętrznej |
Czarny / dostosowany |
|
|
Wytrzymałość na rozciąganie (długotrwała) |
200N |
|
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
400N |
|
|
Odporność na zgniatanie (długotrwała) |
500 N/10 cm |
|
|
Odporność na zgniatanie (krótkotrwała) |
1000 N/10 cm |
|
|
Minimalny promień gięcia (dynamiczny) |
20D |
|
|
Minimalny promień gięcia (statyczny) |
10D |
|
|
temperatura robocza |
-20~60℃ |
|
|
Temperatura przechowywania |
-20~60℃ |
|
|
Odporność ogniowa |
OFN / OFNR / OFNP |
|
* Parametry geometrii 3D (opcjonalnie)
|
Rzeczy |
UPC |
APC |
|||
|
SC/FC/ST |
LC |
SC/FC |
|||
|
SM |
mm |
SM |
mm |
SM |
|
|
Promień krzywizny (mm) |
10-25 |
7-25 |
5-12 |
||
|
Przesunięcie wierzchołka (μm) |
≤50 |
≤30 |
|||
|
Włókno przygnębione (nm) |
±100 |
||||
|
Odchylenie kąta (°) |
0 |
8±0,3 |
|||
|
Odchylenie kąta wiązania (°) |
0 |
±0,5 |
|||
|
Średnica włókna (μm) |
123-135 |
||||
* Opcje rozgałęzień dla kabli Breakout
|
|
|
|
Główna struktura kabla |
|
|
|
|
|
Fanout o równej długości |
Fanout o nierównej długości |
|
|
|
|
Rozgałęzienie bezpośredniego pododdziału |
|
* Opcje rozgałęzień dla kabli stacji bazowej
|
|
|
|
Główna struktura kabla |
|
|
|
|
|
Fanout o równej długości |
Fanout o nierównej długości |
|
|
|
|
Rozgałęzienie bezpośredniego pododdziału |
|
* Opakowanie produktu
|
|
|
|
Pogrubione opakowanie samouszczelniające się |
Pogrubione opakowanie kartonowe |
* Siła fabryczna
|
Ekspertyza: Dzięki ponad 20-letniemu doświadczeniu w produkcji zworek światłowodowych, JFOPT dysponuje profesjonalnym zespołem produkcyjnym zdolnym do produkcji wysokiej jakości i wydajnych zworek światłowodowych. |
|
||||
|
Potencjał produkcyjny: JFOPT posiada 5 linii produkcyjnych i urządzeń, aby szybko i wydajnie wyprodukować dużą ilość zworek światłowodowych, aby sprostać wymaganiom klientów. |
|
||||
|
Kontrola jakości: JFOPT wdraża surowe środki kontroli jakości, w tym rygorystyczne testowanie i monitorowanie materiałów i procesów produkcyjnych, takich jak test tłumienia wtrąceniowego i kontrola powierzchni czołowej, w celu zapewnienia jakości produktu. |
|
||||
|
Zgodność z normami: JFOPT może dostosować i ściśle przestrzegać standardów produkcji zworek światłowodowych w oparciu o wymagania klienta, aby zapewnić spójność produktu i stabilność działania. |
|
||||
|
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i ma dedykowany zespół badawczo-rozwojowy skoncentrowany na opracowywaniu zaawansowanych i wydajnych zworek światłowodowych. |
|
||||
|
Wsparcie serwisowe: JFOPT zapewnia kompleksowe usługi przedsprzedażowe i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i naprawy posprzedażowe, aby sprostać potrzebom klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Co należy wziąć pod uwagę przy dostosowywaniu standardowych patchcordów światłowodowych?
Całkowita długość patchcordu / Długość rozgałęzienia / Średnica rozgałęzienia / Materiał kabla światłowodowego / Rodzaj włókna i liczba rdzeni / Kolor / Etykietowanie i inne wymagania dotyczące dostosowywania.
2. Jak zapewniamy stabilność naszych standardowych patchcordów światłowodowych?
Patchcordy światłowodowe JFOPT przechodzą proces projektowania, aby zapewnić, że 100% złączy pomyślnie przejdzie test tłumienia wtrąceniowego i kontrolę powierzchni czołowej, gwarantując stabilne parametry.
3. Jaki jest nasz czas realizacji dostawy?
W przypadku produktów standardowych nasz czas realizacji dostawy jest kontrolowany w ciągu 5 dni roboczych, co zapewnia szybką wysyłkę.
