Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
MPO 96C OS2 G657A1 LL
Skontaktuj się z nami

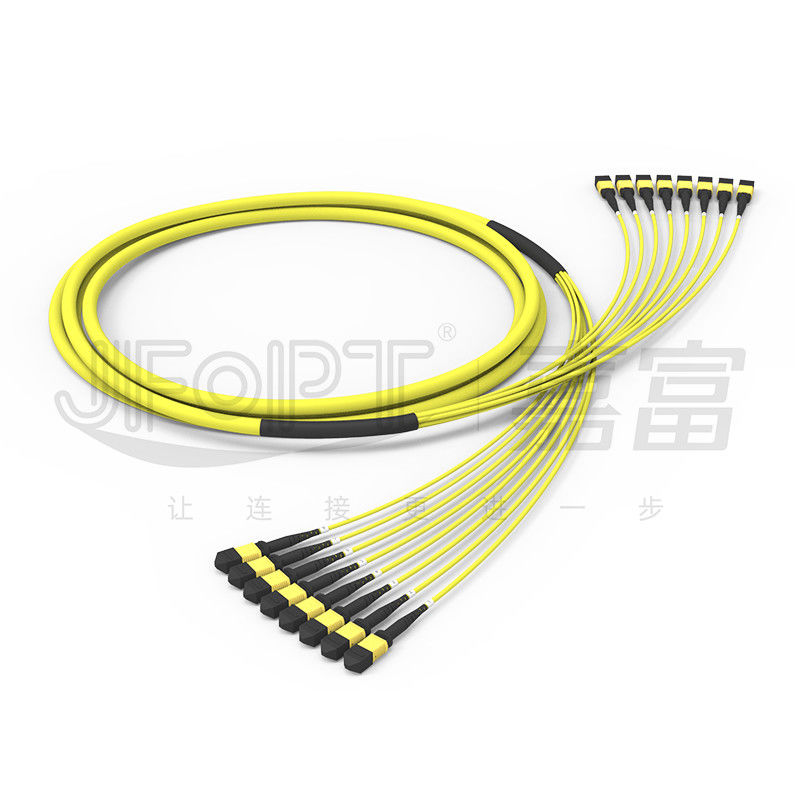

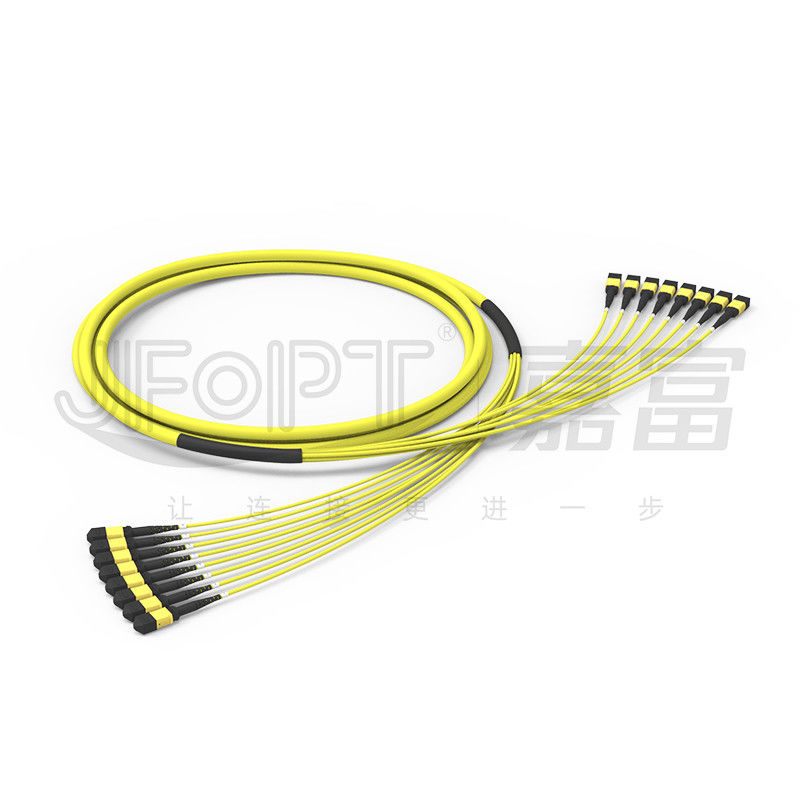

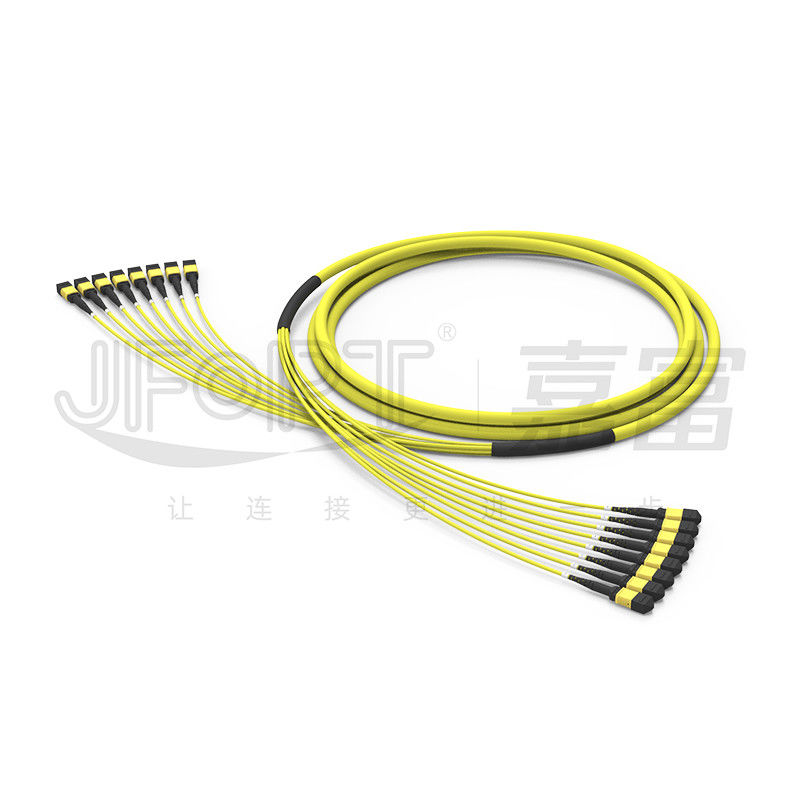

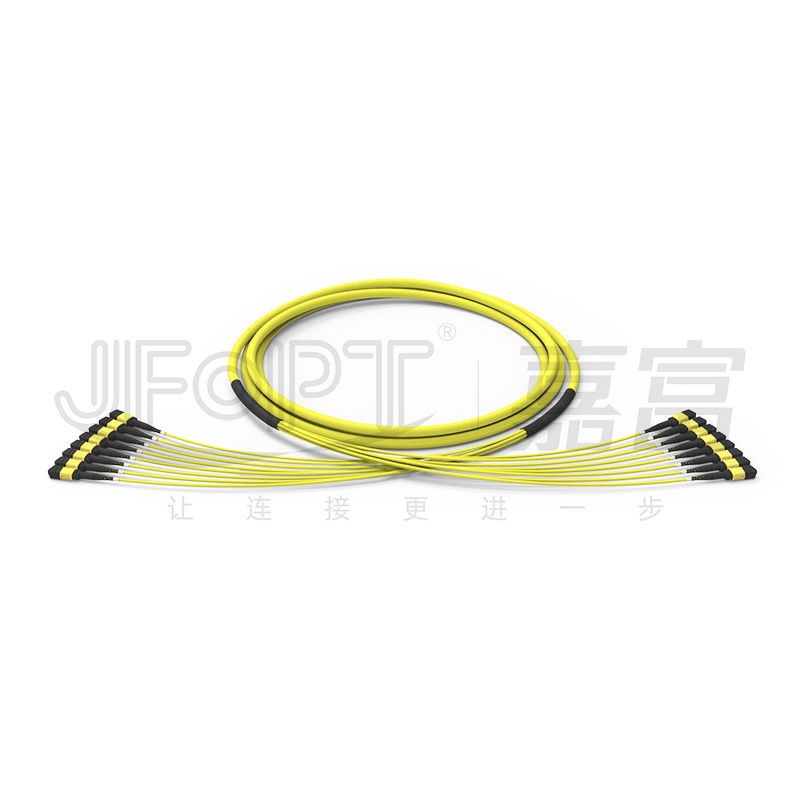

Kabel magistralny MPO 96-core 8-Unit 12 włókien na jednostkę Single-mode OS2 Low Loss IL ≤ 0.25dB G657A1 Światłowód niewrażliwy na zginanie
Zworka światłowodowa MPO to wielordzeniowa zintegrowana zworka o dużej gęstości.96-rdzeniowy MPO jest zwykle używany do szkieletowej transmisji sygnału w centrach danych.96-rdzeniowy kabel magistralny MPO dostarczony przez JFOPT wykorzystuje kabel o strukturze podjednostki, a klienci mogą wybierać pomiędzy włóknami 12 lub włóknami 24 na podjednostkę.Kabel trunkingowy MPO wyprodukowany przez JFOPT ma 24 włókna na podjednostkę i może być wyposażony w 24-rdzeniową skrzynkę modułów MPO do wdrożenia.Złącze MPO firmy JFOPT można dostosować za pomocą opcji męskich/żeńskich i standardowych/niskostratnych.Złącza o niskiej stratności są szeroko stosowane w centrach danych, zakończone niewrażliwym na zginanie włóknem jednomodowym G657A1.Kabel magistrali jest zwykle wyposażony w złącze żeńskie i może być podłączony do złącza męskiego na skrzynce modułu (złącze męskie ma kołek prowadzący, a złącze żeńskie ma otwór prowadzący).
* Cechy
|
① Łączność o dużej gęstości, skutecznie oszczędzająca miejsce i redukująca koszty |
② Szybka instalacja bez użycia narzędzi, wygodna do wdrażania i konserwacji |
||||
|
|
|
||||
|
③ Elastyczne okablowanie, umożliwiające bezpośrednie połączenia lub rozgałęzienia w oparciu o różne scenariusze |
④Standardowy interfejs, umożliwiający łatwe połączenie |
||||
|
|
|
||||
|
⑤100% testowane w fabryce JFOPT, aby zapewnić wydajność transmisji |
- |
||||
|
|
- |
||||
* Aplikacje
1. Okablowanie sieciowe centrum danych.
Systemy komunikacji optycznej 2.40G/100G, moduły optyczne QSFP.
3. Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne.
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx.
* Parametry złącza MPO
|
Typ złącza |
Strata wtrąceniowa |
Strata zwrotu |
|||
|
Typowy |
Maksymalny |
||||
|
Złącze MPO |
Standard SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
SM Niskie straty |
0,1dB |
0,35dB |
|||
|
Norma MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Niska strata |
0,1dB |
0,35dB |
|||
|
Mężczyzna / Kobieta |
Mężczyzna: z pinem Kobieta: bez pinu |
||||
* Parametry geometryczne 3D
|
Rzeczy |
Maks |
min |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Kąt (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
T (PC) |
0,2 |
-0,2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
Nie dotyczy |
||
|
Maksymalna współpłaszczyznowa ujemna (nm) |
300 |
Nie dotyczy |
||
* Parametry kabla
|
Przedmiot |
Parametr |
||||||
|
Rodzaj włókna |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Liczba włókien |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Przelicznik jednostek |
12 rdzeni / jednostkę |
12 rdzeni / jednostkę |
12 rdzeni / jednostkę |
12 rdzeni / jednostkę |
12 rdzeni / jednostkę |
12 rdzeni / jednostkę |
24 rdzenie / jednostkę |
|
Członek Centralnej Siły |
/ |
/ |
FRP |
||||
|
Średnica zewnętrzna jednostki kabla podrzędnego |
3,0 mm |
||||||
|
Materiał osłony jednostki kabla podrzędnego |
PVC/LSZH |
||||||
|
Kolor osłony modułu kabla podrzędnego |
Żółty / Pomarańczowy / Zielony / Wrzosowy Fioletowy / Personalizacja |
||||||
|
Członek siły jednostki podkablowej |
Przędza aramidowa |
||||||
|
Średnica płaszcza zewnętrznego |
9,5 mm |
9,5 mm |
11,5 mm |
13,5 mm |
17,0 mm |
||
|
Materiał kurtki zewnętrznej |
PVC/LSZH |
||||||
|
Kolor kurtki zewnętrznej |
Żółty / Pomarańczowy / Zielony / Wrzosowy Fioletowy / Personalizacja |
||||||
|
Wytrzymałość na rozciąganie (długoterminowa) |
300N |
200N |
400N |
800N |
1600N |
||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Odporność na zgniatanie (długoterminowa) |
300 N/10 cm |
||||||
|
Odporność na zgniatanie (krótkoterminowa) |
1000 N/10 cm |
||||||
|
Minimalny promień gięcia (dynamiczny) |
20D |
||||||
|
Minimalny promień gięcia (statyczny) |
10D |
||||||
|
temperatura robocza |
-20~60℃ |
||||||
|
Temperatura przechowywania |
-20~60℃ |
||||||
|
Odporność ogniowa |
OFN / OFNR / OFNP |
||||||
* Wybór złącza rozruchowego
|
Typ rozruchu MPO |
||||
|
Typ |
Specyfikacja |
Odpowiednia średnica zewnętrzna kabla |
Zdjęcie |
Rysunki |
|
Okrągły but |
But 3.0 L=33mm |
3,0/3,2 |
|
|
|
But 3.0 L=17mm |
3,0/3,2 |
|
|
|
|
Płaski but |
But 3.0 L=25mm |
3,0/3,2 |
|
|
|
Zakładka push-pull |
Uniwersalne do wszystkich butów |
uniwersalny |
|
|
*Opcje kolorów złącza
|
Złącze MPO |
||||
|
Tryb pojedyńczy |
Zielony |
Żółty |
||
|
Numer koloru referencyjnego PANTONE 2270C |
Numer koloru referencyjnego PANTONE 100C |
|||
|
|
|
|||
|
Wielomodowy |
Beżowy |
wodny |
||
|
Numer koloru referencyjnego PANTONE 7534C |
Numer koloru referencyjnego PANTONE 2226C |
|||
|
|
|
|||
|
Fioletowy |
- |
|||
|
Numer koloru referencyjnego PANTONE 7641C |
||||
|
|
||||
* Wybór polaryzacji
|
Kabel krosowy 12F |
||||
|
|
||||
|
Kabel krosowy 24F |
||||
|
|
* Opakowanie produktu
|
|
|
|
Pogrubiona torba antystatyczna |
Zagęszczony karton |
* Siła fabryczna
|
Specjalizacja: Firma JFOPT od ponad 10 lat koncentruje się na produkcji bluz MPO, dysponując fachową wiedzą i kompletnym zestawem sprzętu topowych marek (SUMIX/JRG/OPTOTEST), umożliwiającym produkcję wysokiej jakości, wysokowydajnych bluz MPO. |
|
||||
|
Potencjał produkcyjny: JFOPT posiada 5 linii produkcyjnych MPO i sprzęt do szybkiej i wydajnej produkcji dużej ilości zworek MPO, aby sprostać wymaganiom klientów. |
|
||||
|
Kontrola jakości: JFOPT wdraża ścisłą kontrolę jakości w zakresie surowców i procesu produkcyjnego, z profesjonalną kontrolą jakości i monitorowaniem na każdym etapie, w tym 100% testami interferencji 3D, testami strat wtrąceniowych i inspekcją powierzchni czołowej w celu zapewnienia jakości produktu. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT może opracować i ściśle przestrzegać standardów produkcji zworek MPO w oparciu o wymagania klienta, aby zapewnić spójność produktu i stabilność działania. |
|
||||
|
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy zajmujący się opracowywaniem bardziej zaawansowanych i wydajniejszych skoczków MPO. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu zworek MPO?
Długość zworki / Materiał kabla / Rodzaj włókna i liczba rdzeni / Złącza męskie lub żeńskie / Standardy strat wtrąceniowych / Wymagania dotyczące kolorów / Etykiety i prośby o dostosowanie.
2. Jak zapewniamy stabilne parametry naszych zworek MPO?
Zworki MPO firmy JFOPT przechodzą w 100% testy interferometru 3D i 100% testy tłumienia wtrąceniowego, zapewniając stabilne parametry.
3. Jaki jest nasz czas realizacji dostawy?
Mamy miesięczną zdolność produkcyjną ponad 30 000 złączy MPO, zapewniając szybką dostawę.
4. Jakie inne produkty związane z MPO oferujemy?
Oprócz zworek MPO produkujemy również pętle zwrotne MPO, tłumiki MPO, adaptery męskie-żeńskie MPO, zworki MT i inne produkty związane z MPO.
