Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
Kabel LC 12C MINI OM4 Fioletowy OM4 0,5m Fanout
Skontaktuj się z nami
Mini kabel 12 włókien wstępnie zakończony złączami LC UPC wstępnie zakończony kabel optyczny wielomodowy OM4 fioletowy 0,5 m rozgałęzienie
Wstępnie zakończona zworka kabla mini LC-LC składa się z kabla mini jako kabla trunkingowego, a każda gałąź jest przymocowana za pomocą dostosowanego zestawu fanout i zakończona złączem LC.Wstępnie zakończone swetry LC OM4 firmy JFOPT są wykonane z niewrażliwego na zginanie włókna YOFC klasy A, przędzy aramidowej, takiej jak Dupond, oraz zupełnie nowych surowców na zewnętrzną kurtkę.Zworka charakteryzuje się niezawodną konstrukcją, doskonałymi parametrami optycznymi oraz stabilną transmisją danych.Złącza LC są wyposażone w ceramikę cyrkonową CCTC klasy A, zapewniającą niskie tłumienie wtrąceniowe dzięki większej koncentryczności.Dodatkowo, różne zestawy oczek można wybrać zgodnie z wymaganiami dotyczącymi okablowania, aby zapewnić mocniejsze wsparcie i ochronę końca rozgałęzienia, dzięki czemu nadaje się do okablowania w trudnych warunkach.
* Cechy
|
① Niewrażliwe na zginanie włókno OM4 zapewnia stabilną transmisję |
② W 100% testowane fabrycznie |
|
|
|
|
③ Zestaw ściągaczy osiąga stopień ochrony IP67 |
④ Ceramiczne tulejki klasy A z tlenku cyrkonu o niskiej tłumienności wtrąceniowej |
|
|
|
|
⑤ Dostosowane urządzenia rozgałęziające o wysokiej wytrzymałości i stabilności |
- |
|
|
- |
*Aplikacje
1. Światłowodowe sieci dostępowe
2. Transmisja danych światłowodowych
3.Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx
* Parametry złącza
|
Charakterystyka złącza |
Typ złącza |
LC / SC / FC / ST |
|||
|
Rodzaj okucia |
Tryb pojedynczy: UPC/APC;Wiele trybów: UPC |
||||
|
Materiał okucia |
Ceramika cyrkonowa klasy A |
||||
|
Kolor złącza |
Niebieski/zielony/beżowy/wodny/fioletowy |
||||
|
Strata wtrąceniowa |
≤0,3dB/≤0,2dB/≤0,15dB |
||||
|
Strata zwrotu |
Jednomodowy: UPC ≥ 50dB;APC ≥ 60dB;Wielomodowy: ≥ 25dB |
||||
|
Powtarzalność |
≤0,2 dB |
||||
|
Zamienność |
≤0,2 dB |
||||
* Parametry geometrii 3D (opcjonalnie)
|
Rzeczy |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
mm |
SM |
mm |
SM |
SM |
|
|
Promień krzywizny (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Przesunięcie wierzchołka (μm) |
≤50 |
≤30 |
||||
|
Włókno przygnębione (nm) |
±100 |
|||||
|
Odchylenie kąta (°) |
0 |
8±0,3 |
||||
|
Odchylenie kąta wiązania (°) |
0 |
±0,5 |
||||
|
Średnica włókna (μm) |
123-135 |
|||||
* Parametry kabla optycznego
|
Projekt |
Parametr |
|||
|
Rodzaj włókna |
Opcjonalnie G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Liczba włókien |
Opcjonalnie 8/12/16/24 |
|||
|
Członek Siły |
Przędza aramidowa |
|||
|
Materiał kurtki zewnętrznej |
Opcjonalnie LSZH / PVC / TPU |
|||
|
Średnica płaszcza zewnętrznego |
3,0 mm |
|||
|
Kolor kurtki zewnętrznej |
Dostosowane |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
80N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
150N |
|||
|
Odporność na zgniatanie (długoterminowa) |
100N/cm |
|||
|
Odporność na zgniatanie (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
temperatura robocza |
-20~60℃ |
|||
|
Temperatura przechowywania |
-20~60℃ |
|||
|
Odporność ogniowa |
Opcjonalnie OFN / OFNR / OFNP |
|||
* Opcje rozgałęzień
|
Główna struktura kabla |
|
|
|
|
|
Fanout o równej długości |
Fanout o nierównej długości |
|
|
|
|
Rozgałęzienie włókna za pomocą rurki luźnej 0,9 mm |
|
|
|
|
|
Rozgałęzienie włókna za pomocą rurki luźnej 02,0/3,0 mm |
|
|
|
|
|

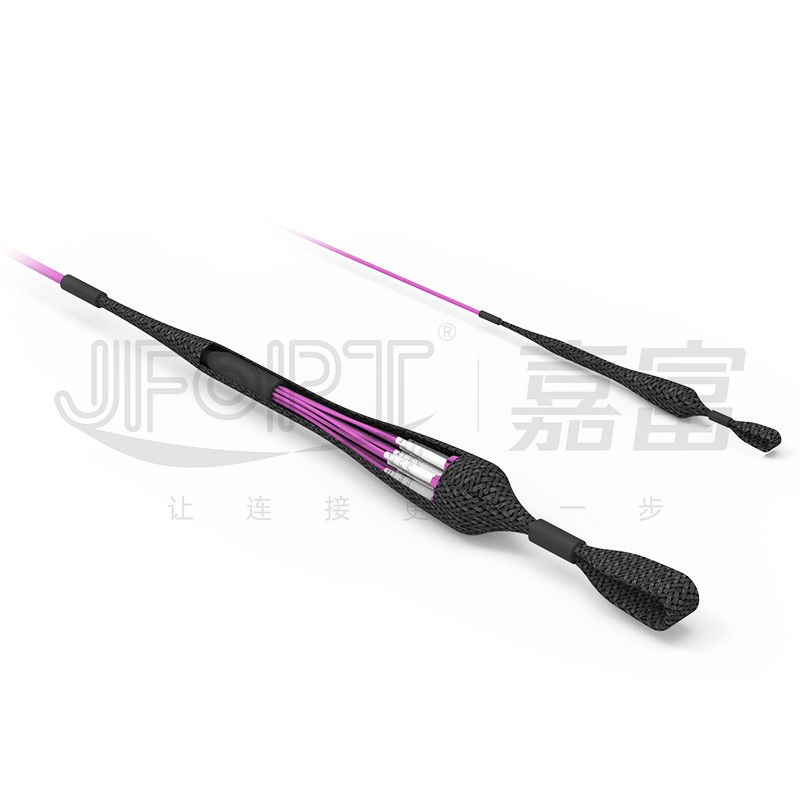

Zestaw do ciągnięcia z wyświetlaczem struktury rękawa z siatki |
|
|
|

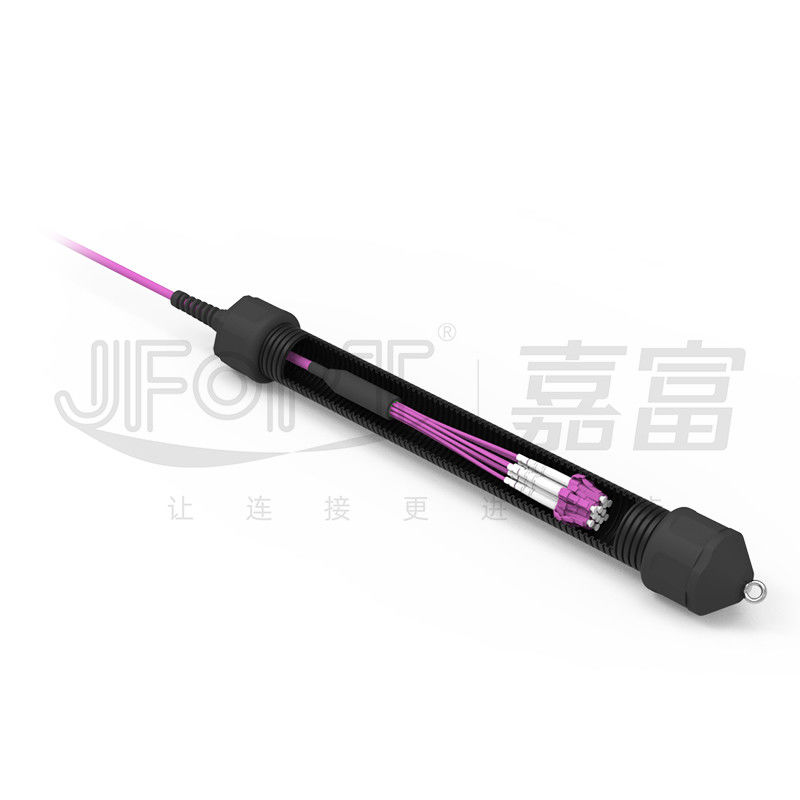

Zestaw do wyciągania oczu z osłoną z siatki i wyświetlaczem struktury dętki z PVC |
|
|
|

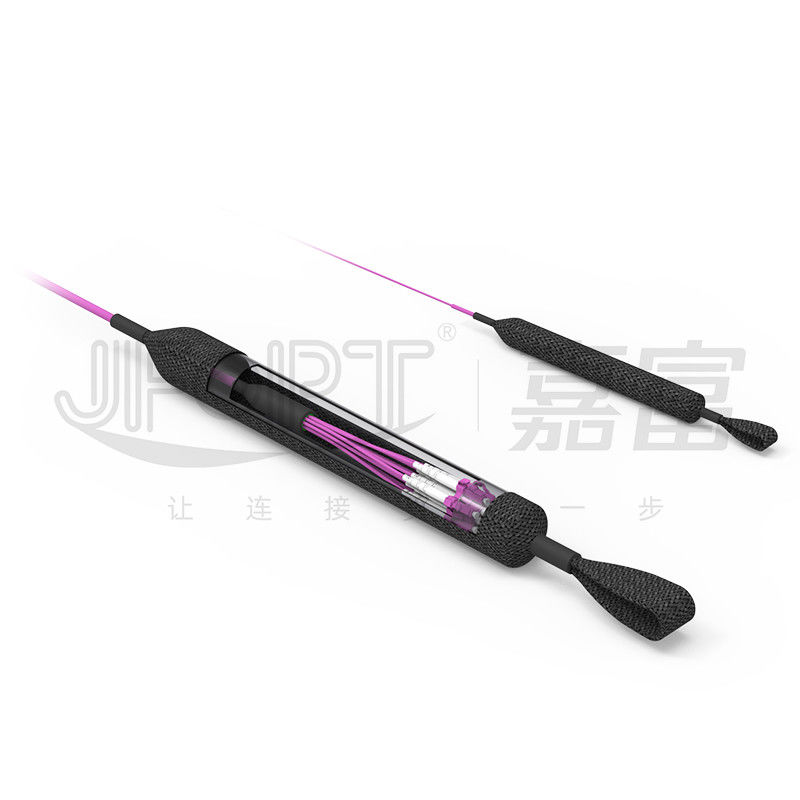

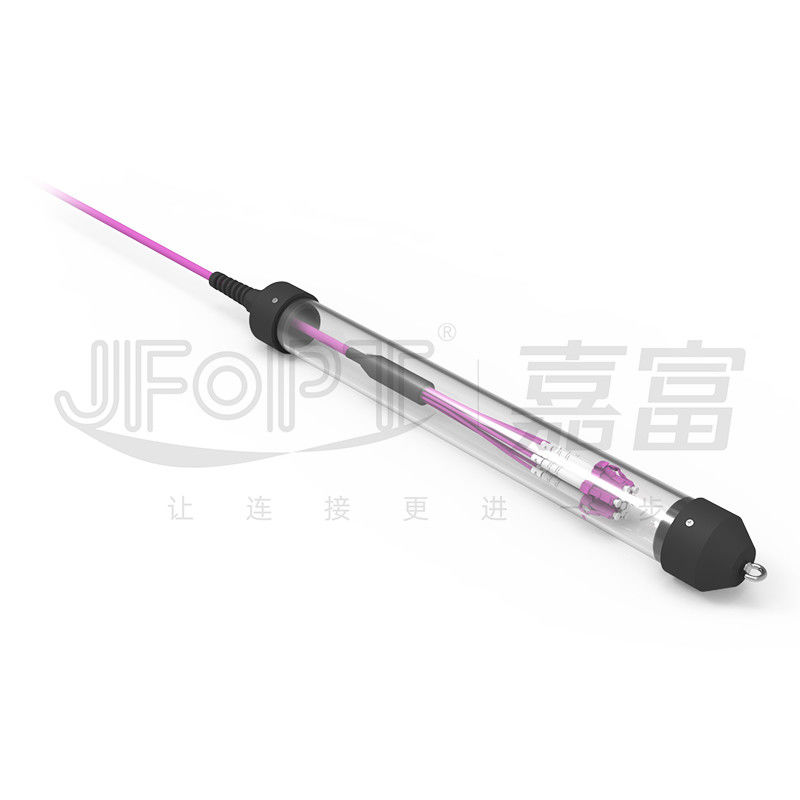

Wodoodporny zestaw do wyciągania oczu z przezroczystym wyświetlaczem z PVC |
|
|
|
Wodoodporny zestaw do wyciągania oczu z wyświetlaczem struktury rury falistej PA |
|
|
* Opakowanie produktu
|
|
|
|
Pogrubione opakowanie samouszczelniające się |
Pogrubione opakowanie kartonowe |
* Siła fabryczna
|
Specjalizacja: JFOPT zgromadził wieloletnie doświadczenie w procesie produkcji zworek o dużych rdzeniach, zapewniających wyjątkowo niskie straty i długą żywotność w złożonych środowiskach. |
|
||||
|
Zdolność produkcyjna: JFOPT posiada 5 linii produkcyjnych i urządzeń, wyposażonych w profesjonalne wielordzeniowe maszyny do cięcia kabli o dużej średnicy, zapewniające szybkie, wydajne i schludne nawijanie różnych kabli o dużych rdzeniach w celu szybkiej dostawy. |
|
||||
|
Kontrola jakości: JFOPT wdraża surowe środki kontroli jakości i rozwiązuje wszelkie nieprawidłowości powszechnie spotykane w kablach o dużych rdzeniach poprzez optymalizację jakości surowców.Proces produkcji złączy poddawany jest 100% testom i kontroli. |
|
||||
|
Rozwój standardowy: JFOPT może dostosować kolor, średnicę zewnętrzną, rodzaj i ilość włókien oraz strukturę płaszcza kabli rozruchowych zgodnie z wymaganiami klienta.Przykładowe plomby i rysunki techniczne służą do zapewnienia specyfikacji technicznych produktu i spójności w różnych zamówieniach partii. |
|
||||
|
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy zajmujący się opracowywaniem zaawansowanych i wysokowydajnych zworek światłowodowych. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Co należy wziąć pod uwagę przy dostosowywaniu standardowych patchcordów światłowodowych?
Całkowita długość patchcordu / Długość rozgałęzienia / Średnica rozgałęzienia / Materiał kabla światłowodowego / Rodzaj włókna i liczba rdzeni / Kolor / Etykietowanie i inne wymagania dotyczące dostosowywania.
2. Jak zapewniamy stabilność naszych standardowych patchcordów światłowodowych?
Patchcordy światłowodowe JFOPT przechodzą proces projektowania, aby zapewnić, że 100% złączy pomyślnie przejdzie test tłumienia wtrąceniowego i kontrolę powierzchni czołowej, gwarantując stabilne parametry.
3. Jaki jest nasz czas realizacji dostawy?
W przypadku produktów standardowych nasz czas realizacji dostawy jest kontrolowany w ciągu 5 dni roboczych, co zapewnia szybką wysyłkę.
