Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
Patchcord MPO-MPO z przełączaną polaryzacją
Skontaktuj się z nami

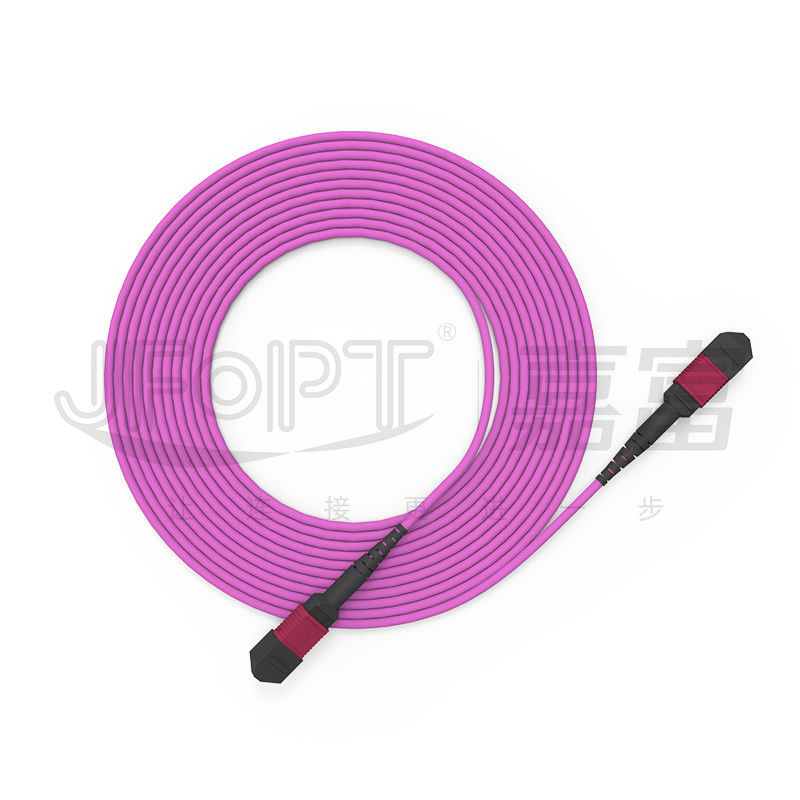

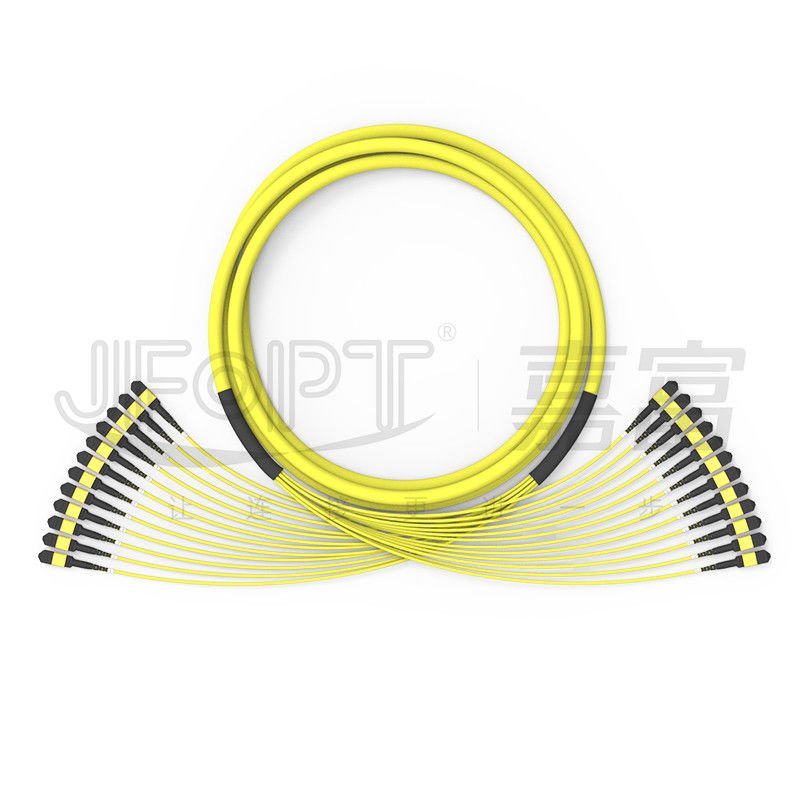

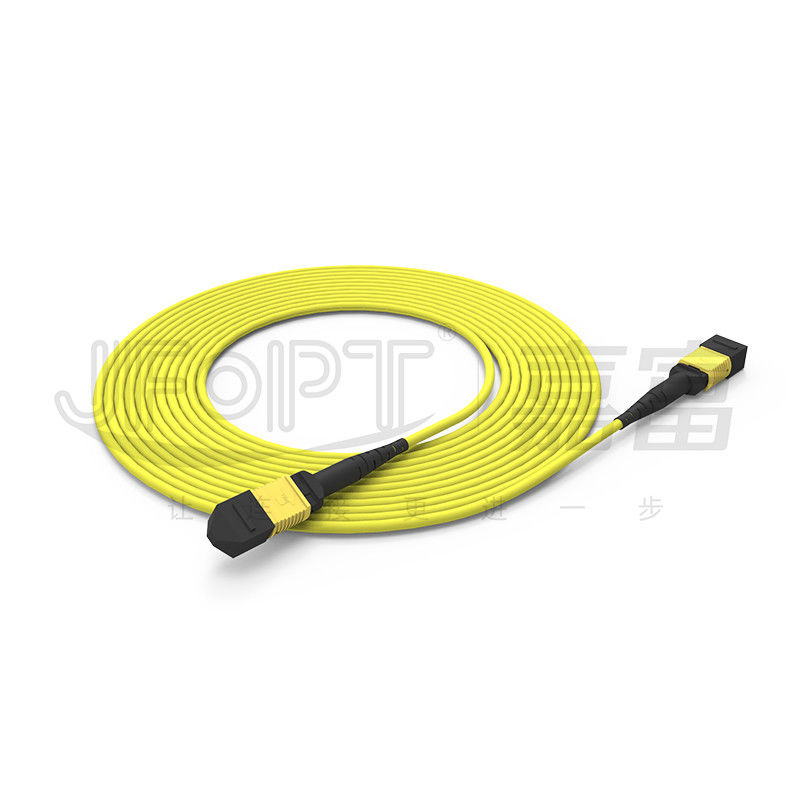

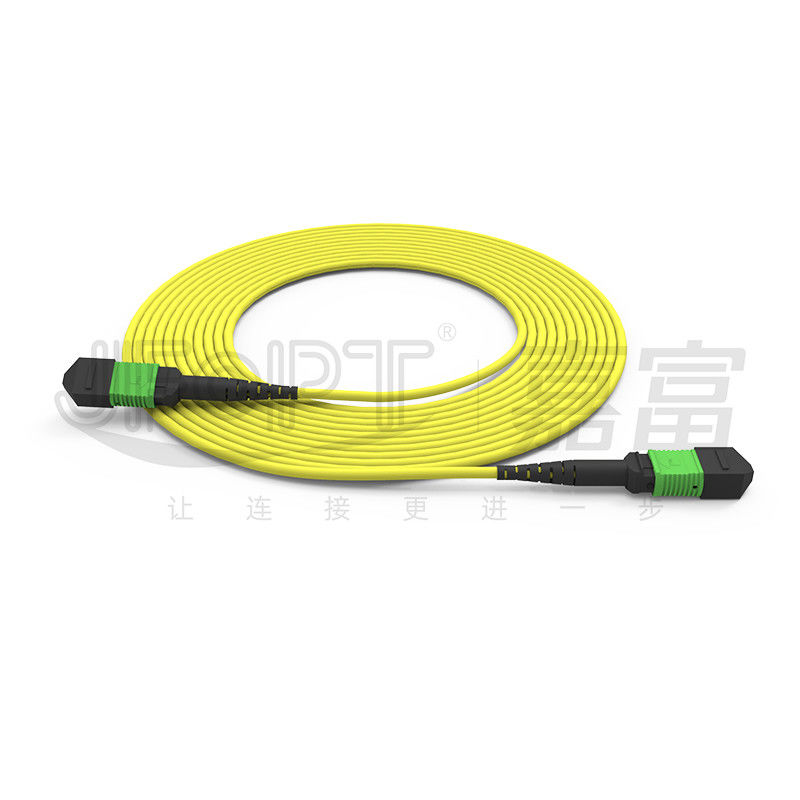

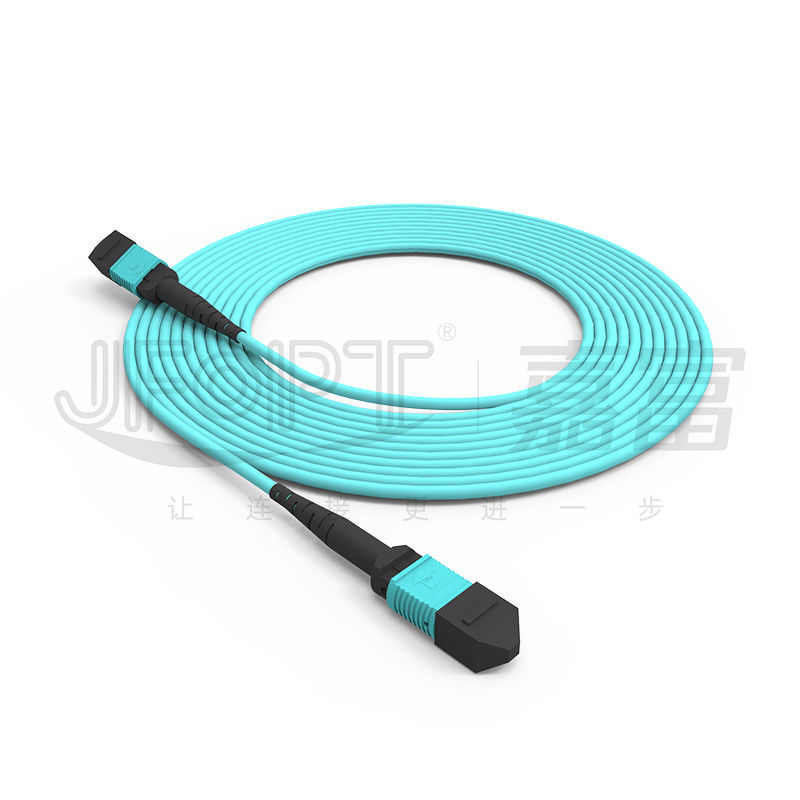

Kabel magistrali MPO z przełączaną polaryzacją z konwersją polaryzacji A/B i odwróceniem klucza
Złącze MPO z przełączaną polaryzacją umożliwia zmianę polaryzacji bez użycia narzędzi.Dzięki unikalnej dwustronnej konstrukcji klucza umożliwia konwersję polaryzacji A/B dla złączy 12-włóknowych i mniejszych.Opracowane przez firmę JFOPT złącze MPO z przełączaną polaryzacją jest zgodne z wymaganiami dotyczącymi złącza MPO normy IEC i oferuje takie zalety, jak obsługa bez użycia narzędzi i niższy koszt w porównaniu ze złączem MTP PRO firmy USCONEC z przełączaną polaryzacją.
* Cechy
|
① Złącze MPO z wymienną polaryzacją |
② Dwustronny klucz do zmiany polaryzacji |
||||
|
|
|
||||
|
③ Beznarzędziowa obsługa dla wygodnego użytkowania |
④ Zamiana polaryzacji A/B dla konfiguracji 12-włóknowych i niższych |
||||
|
|
|
||||
|
⑤ Opcjonalne funkcje, takie jak krótka klapka rozruchowa/push-pull itp |
- |
||||
|
|
- |
||||
* Aplikacje
1. Okablowanie pomieszczenia centrum danych.
Systemy komunikacji optycznej 2.40G/100G, moduły optyczne QSFP.
3. Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne.
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx.
* Parametry złącza MPO
|
Typ złącza |
Strata wtrąceniowa |
Strata zwrotu |
|||
|
Typowy |
Maksymalny |
||||
|
Złącze MPO |
Standard SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
SM Niskie straty |
0,1dB |
0,35dB |
|||
|
Norma MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Niska strata |
0,1dB |
0,35dB |
|||
|
Mężczyzna/Kobieta |
Mężczyzna: z kołkiem, Kobieta: bez kołka |
||||
* Parametry geometryczne 3D
|
Rzeczy |
Maks |
min |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Kąt (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
T (PC) |
0,2 |
-0,2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
Nie dotyczy |
||
|
Maksymalna współpłaszczyznowa ujemna (nm) |
300 |
Nie dotyczy |
||
* Parametry kabla optycznego
|
Przedmiot |
Parametr |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
Opcjonalnie 8/12/16/24 |
|||
|
Członek Siły |
Przędza aramidowa |
|||
|
Materiał kurtki zewnętrznej |
Opcjonalnie LSZH/PVC/TPU |
|||
|
Średnica płaszcza zewnętrznego |
3,0 mm |
|||
|
Kolor kurtki zewnętrznej |
Żółty / Pomarańczowy / Zielony / Wrzosowy Fioletowy / Personalizacja |
|||
|
Wytrzymałość na rozciąganie (długotrwała) |
80N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
150N |
|||
|
Wytrzymałość na zgniatanie (długotrwała) |
100N/cm |
|||
|
Siła zgniatania (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
temperatura robocza |
-20~60℃ |
|||
|
Temperatura przechowywania |
-20~60℃ |
|||
|
Odporność ogniowa |
Opcjonalnie OFN/OFNR/OFNP |
|||
|
Przedmiot |
Parametr |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
2~12 |
|||
|
Członek Siły |
Przędza aramidowa |
|||
|
Materiał kurtki zewnętrznej |
Opcjonalnie LSZH/PVC/TPU |
|||
|
Średnica płaszcza zewnętrznego |
2,5x5,0mm |
|||
|
Kolor kurtki zewnętrznej |
Żółty / Pomarańczowy / Zielony / Wrzosowy Fioletowy / Personalizacja |
|||
|
Wytrzymałość na rozciąganie (długotrwała) |
100N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
200N |
|||
|
Wytrzymałość na zgniatanie (długotrwała) |
200N/cm |
|||
|
Siła zgniatania (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
50mm |
|||
|
Minimalny promień gięcia (statyczny) |
30mm |
|||
|
temperatura robocza |
-20~60℃ |
|||
|
Temperatura przechowywania |
-20~60℃ |
|||
|
Odporność ogniowa |
Opcjonalnie OFN/OFNR/OFNP |
|||
*Opcje kolorów obudowy złącza
|
Złącze MPO |
||||
|
SM |
Zielony |
Żółty |
||
|
Numer koloru referencyjnego PANTONE 2270C |
Numer koloru referencyjnego PANTONE 100C |
|||
|
|
|
|||
|
mm |
Beżowy |
wodny |
||
|
Numer koloru referencyjnego PANTONE 7534C |
Numer koloru referencyjnego PANTONE 2226C |
|||
|
|
|
|||
|
Fioletowy |
- |
|||
|
Numer koloru referencyjnego PANTONE 7641C |
||||
|
|
||||
* Opcje rozruchu
|
rozruch MPO |
||||
|
Typ |
Specyfikacja |
Odpowiedni kabel |
Zdjęcie |
Rysunki |
|
Okrągły but |
Długość buta 3.0 33mm |
3,0/3,2 |
|
|
|
Długość buta 3.0 17mm |
3,0/3,2 |
|
|
|
|
Długość buta 4.0 33mm |
3,8/4,0 |
|
|
|
|
Kwadratowy but |
Długość buta 3.0 25mm |
3,0/3,2 |
|
|
|
Długość buta 4.0 17mm |
3,8/4,0 |
|
|
|
|
But z kablem taśmowym |
Długość buta 2.5*5.0 22mm |
2,5*5,0 |
|
|
|
But z włókna Bare Ribbon |
But z włókna Bare Ribbon o długości 19 mm |
Gołe włókno wstążkowe |
|
|
* Działanie z wymienną polaryzacją
* Wybór polaryzacji
|
Kabel krosowy 12F |
||||
|
|
* Opakowanie produktu
|
|
|
|
Pogrubiona torba antystatyczna |
Zagęszczony karton |
* Siła fabryczna
|
Specjalizacja: JFOPT od ponad 10 lat koncentruje się na produkcji swetrów MPO.Dzięki profesjonalnej technologii i pełnemu zestawowi pierwszorzędnego sprzętu marki (SUMIX/JRG/OPTOTEST) może produkować wysokiej jakości zworki MPO o wysokiej wydajności. |
|
||||
|
Potencjał produkcyjny: JFOPT posiada 5 linii produkcyjnych MPO, co pozwala na szybką i wydajną produkcję dużej ilości kabli dalekosiężnych MPO, aby sprostać wymaganiom klientów. |
|
||||
|
Kontrola jakości: JFOPT wdraża surowe środki kontroli jakości na każdym etapie, od zakupu surowców po procesy produkcyjne, z profesjonalną kontrolą i monitorowaniem jakości.Przeprowadzamy 100% testy interferometru 3D/testy IL&RL/kontrolę powierzchni czołowej, aby zapewnić jakość produktu. |
|
||||
|
Wyznaczanie standardów: JFOPT może formułować i ściśle wdrażać standardy produkcji zworek MPO zgodnie z potrzebami użytkownika, aby zapewnić spójność produktu i stabilność działania. |
|
||||
|
Innowacja technologiczna: JFOPT koncentruje się na innowacjach technologicznych i ma profesjonalny zespół badawczo-rozwojowy, który stale rozwija zworki MPO z bardziej zaawansowanymi funkcjami i wyższą wydajnością. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów, konserwację posprzedażną itp., Aby spełnić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu zworek MPO?
Długość zworki / Materiał kabla / Rodzaj i liczba włókien / Złącza męskie lub żeńskie / Standardy strat wtrąceniowych / Wymagania dotyczące kolorów / Etykiety i prośby o dostosowanie.
2. Jak zapewniamy stabilne parametry naszych zworek MPO?
Zworki MPO firmy JFOPT przechodzą w 100% testy interferometru 3D i 100% testy IL&RL, zapewniając stabilne parametry.
3. Jaki jest nasz czas realizacji dostawy?
Mamy miesięczną zdolność produkcyjną ponad 30 000 złączy MPO, zapewniając szybką dostawę.
4. Jakie inne produkty związane z MPO oferujemy?
Oprócz zworek MPO produkujemy również pętle zwrotne MPO, tłumiki MPO, adaptery męskie do żeńskich MPO, zworki MT i inne produkty związane z MPO.
