Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
Patchcord MPO-LC 12C MM(OM1/2/3/4/5) 0,9 mm
Skontaktuj się z nami

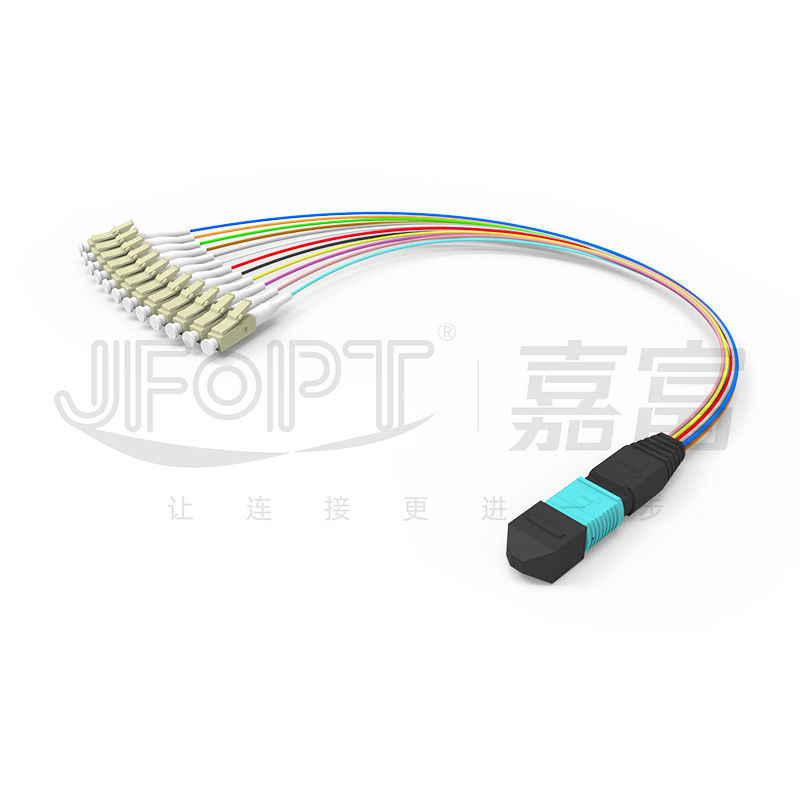

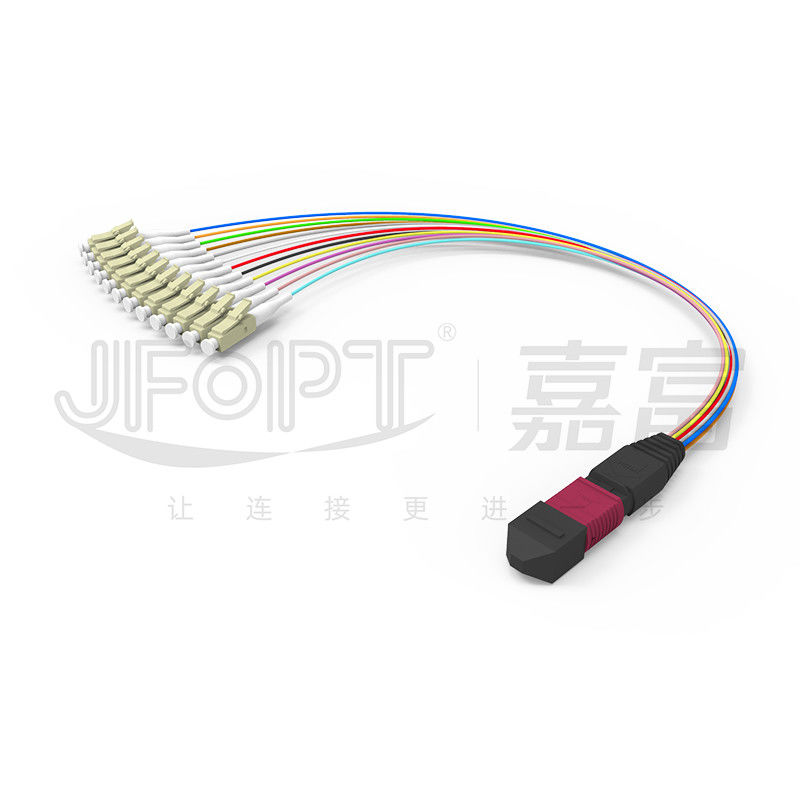

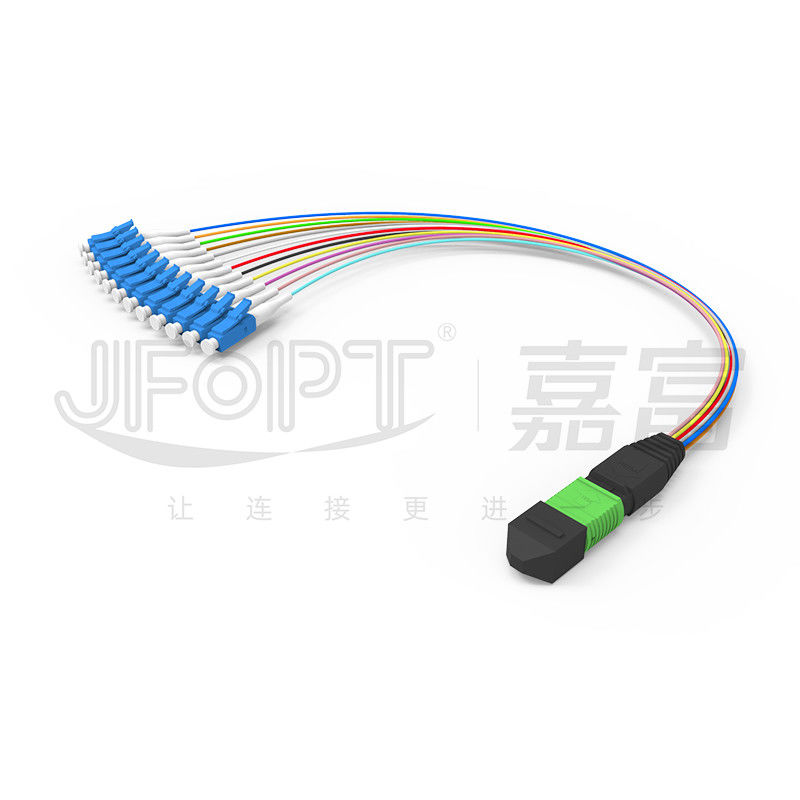

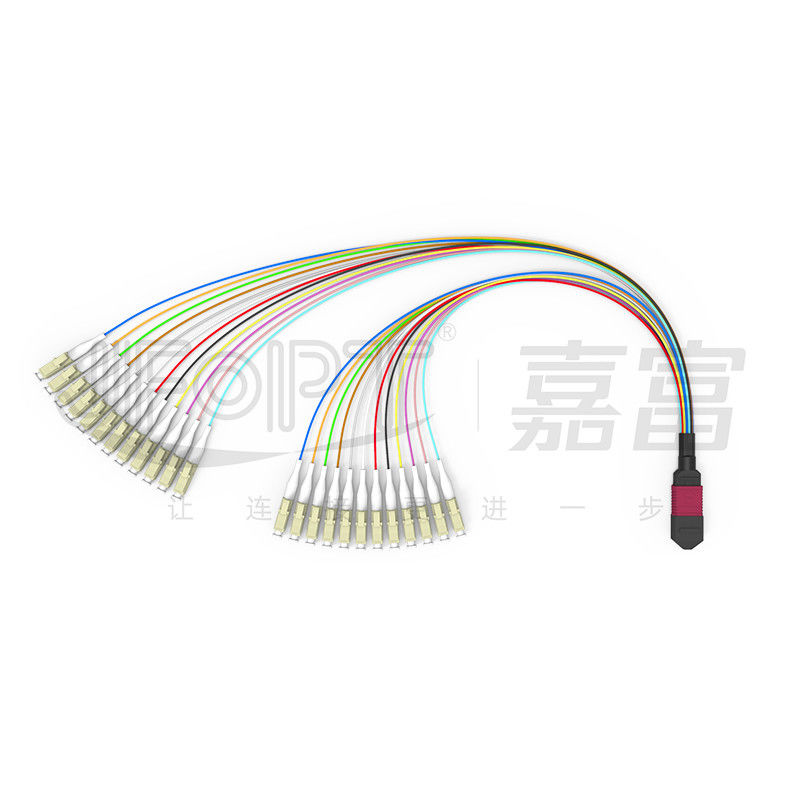

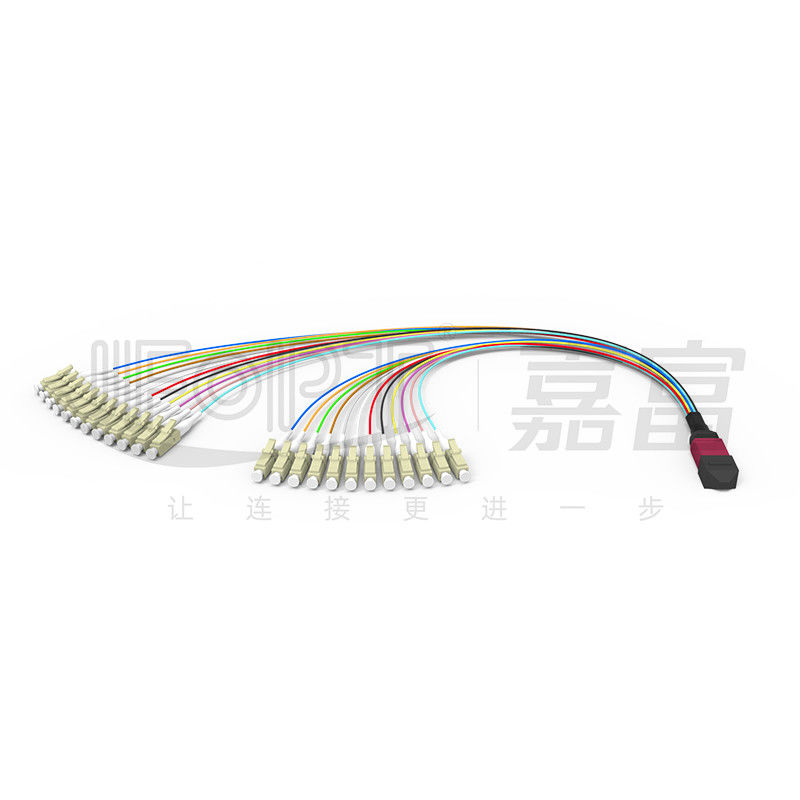

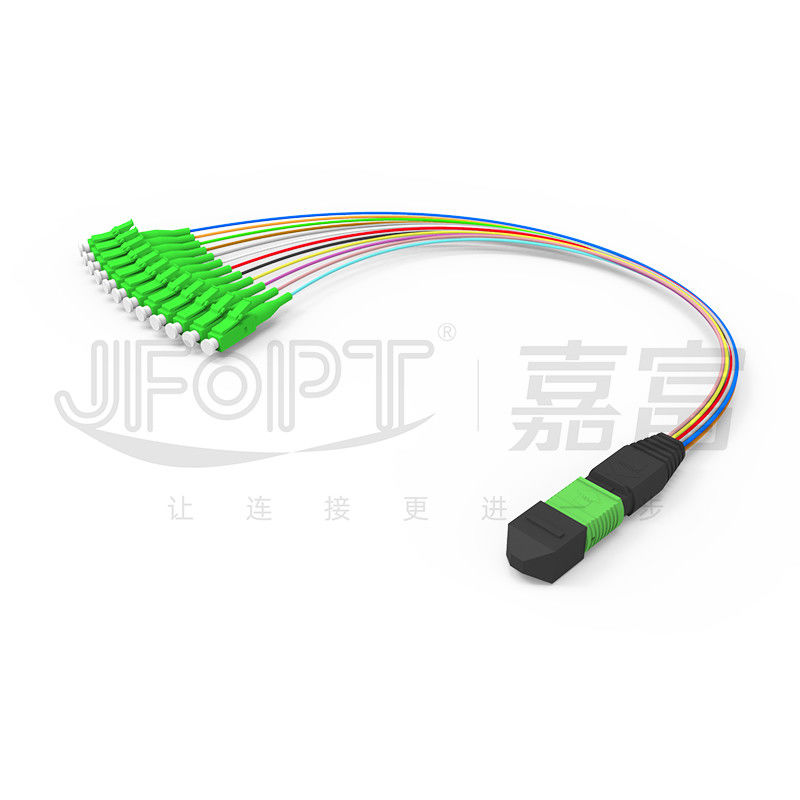

Kabel zrywalny MPO/PC do LC/UPC do kasety modułowej MPO
Aby uzupełnić modułową kasetę MPO, JFOPT opracował i wyprodukował kabel typu breakout MPO-LC/SC.Ten rodzaj kabla krosowego jest zwykle wykonany z gołego włókna taśmowego z luźną rurką 0,9 mm dodaną po rozgałęzieniu.Ta konstrukcja nie tylko chroni gołe włókna, ale także zachowuje małą średnicę zewnętrzną, dzięki czemu nadaje się do ograniczonej przestrzeni wewnątrz skrzynki modułu.Końcówki LC/SC można wyposażyć w podwójne klipsy ułatwiające wkładanie i wyjmowanie.Nasze złącza MPO są kompatybilne z różnymi markami adapterów i złączy MPO, a także adapterami MTP.
* Cechy
|
① Można zamówić różne rodzaje włókien
|
② Mała długość i średnica, odpowiednia do małej przestrzeni wewnątrz skrzynek modułów
|
|
|
|
③ Zarówno włókna jednomodowe, jak i wielomodowe o wydajności niewrażliwej na zginanie w celu zmniejszenia strat
|
④ W celu identyfikacji dostępnych jest wiele kolorów złączy MPO i LC
|
|
|
|
⑤100% fabryczne zakończenie i testy zapewniają niezawodną i gwarantowaną jakość
|
- |
|
-
|
* Aplikacje
1. Okablowanie centrum danych
Systemy komunikacji optycznej 2.40G/100G
3.Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx
* Parametry złącza MPO
|
Typ złącza |
Strata wtrąceniowa |
Strata zwrotu |
|||
|
Typowy |
Maksymalny |
||||
|
Złącze MPO |
Standard SM |
0,2dB |
0,75dB |
APC≥60dB |
|
|
SM Niskie straty |
0,1dB |
0,35dB |
|||
|
Norma MM |
0,2dB |
0,6dB |
PC≥25dB |
||
|
MM Niska strata |
0,1dB |
0,35dB |
|||
|
Mężczyzna/Kobieta |
Mężczyzna: z kołkiem, Kobieta: bez kołka |
||||
*Parametry złącza LC
|
Charakterystyka złącza |
Typ złącza |
LC |
|||
|
Typ powierzchni czołowej |
Tryb pojedynczy: UPC/APC;Wielomodowy: UPC |
||||
|
Rodzaj okucia |
Ceramiczna skuwka z tlenku cyrkonu klasy A |
||||
|
Kolor obudowy złącza |
Niebieski/Zielony/Beżowy/Aqua/Fioletowy/Limonkowy |
||||
|
Strata wtrąceniowa |
≤0,3dB/≤0,2dB/≤0,15dB |
||||
|
Strata zwrotu |
Tryb jednomodowy: UPC≥50dB;APC≥60dB;Wielomodowy: ≥25dB |
||||
|
Powtarzalność |
≤0,2 dB |
||||
|
Zamienność |
≤0,2 dB |
||||
* Parametry geometryczne 3D
|
Rzeczy |
Maks |
min |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Kąt (°) |
X |
0,15 |
-0,15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
T (PC) |
0,2 |
-0,2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
Nie dotyczy |
||
|
Maksymalna współpłaszczyznowa ujemna (nm) |
300 |
Nie dotyczy |
||
* Wybór koloru obudowy złącza
|
Złącze MPO |
||||
|
Tryb pojedyńczy |
Zielony |
Żółty |
||
|
Numer koloru referencyjnego PANTONE 2270C |
Numer koloru referencyjnego PANTONE 100C |
|||
|
|
|
|||
|
Wielomodowy |
Beżowy |
wodny |
||
|
Numer koloru referencyjnego PANTONE 7534C |
Numer koloru referencyjnego PANTONE 2226C |
|||
|
|
|
|||
|
Fioletowy |
- |
|||
|
Numer koloru referencyjnego PANTONE 7641C |
||||
|
|
||||
* Opakowanie produktu
|
|
|
|
Pogrubiona torba antystatyczna |
Zagęszczony karton |
* Siła fabryczna
|
Specjalizacja: Dzięki ponad 20-letniemu doświadczeniu w produkcji MPO i konwencjonalnych zworek światłowodowych, JFOPT dysponuje profesjonalnym zespołem badawczo-rozwojowym i sprzętem produkcyjnym przeznaczonym do zaspokojenia różnych potrzeb instalacyjnych.Nasze produkty przeszły wiele międzynarodowych certyfikatów i testów. |
|
||||
|
Zdolność produkcyjna: JFOPT posiada wiele linii produkcyjnych do złączy MPO i konwencjonalnych, a także sprzętu do kabli i rozgałęzień, co zapewnia szybką dostawę. |
|
||||
|
Kontrola jakości: JFOPT stosuje surowe środki kontroli jakości, w tym fabryczną kontrolę czoła i 100% testowanie przy użyciu profesjonalnego sprzętu testującego, aby zapewnić stabilną wydajność przekładni. |
|
||||
|
Normalizacja: JFOPT może świadczyć różne usługi dostosowywania typów złączy, typów kabli, średnic zewnętrznych, kolorów, sekwencji przewodów, opakowań i nie tylko, a także wspierać produkcję na zamówienie w oparciu o projekty lub próbki dostarczone przez klienta, zapewniając spójność i stabilność działania w celu spełnienia różnych wymagań dotyczących okablowania . |
|
||||
|
Innowacja technologiczna: JFOPT koncentruje się na innowacjach technologicznych i posiada profesjonalny zespół badawczo-rozwojowy zajmujący się opracowywaniem i produkcją różnych wysokowydajnych zworek światłowodowych, spełniających zmieniające się wymagania rynku. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Co należy wziąć pod uwagę przy dostosowywaniu zworek rozgałęziających MPO?
Ważne jest, aby wziąć pod uwagę długość, długość odgałęzienia, średnicę odgałęzienia, materiał kabla, rodzaj i liczbę włókien, złącza męskie lub żeńskie, standardy strat wkładki, kolor, oznakowanie i inne wymagania dotyczące dostosowywania.
2. Jak zapewniamy stabilność naszych zworek światłowodowych?
Zworki światłowodowe JFOPT przechodzą 100% testy tłumienności wtrąceniowej i kontrolę powierzchni czołowej, zapewniając stabilną pracę.
3. Jaki jest nasz czas dostawy?
W przypadku produktów standardowych czas dostawy wynosi do 5 dni roboczych, zapewniając szybką wysyłkę.
4. Jakie inne produkty związane z MPO oferujemy?
Produkujemy również pętle zwrotne MPO, tłumiki MPO, adaptery męskie-żeńskie MPO, zworki MT i inne produkty związane z MPO.
