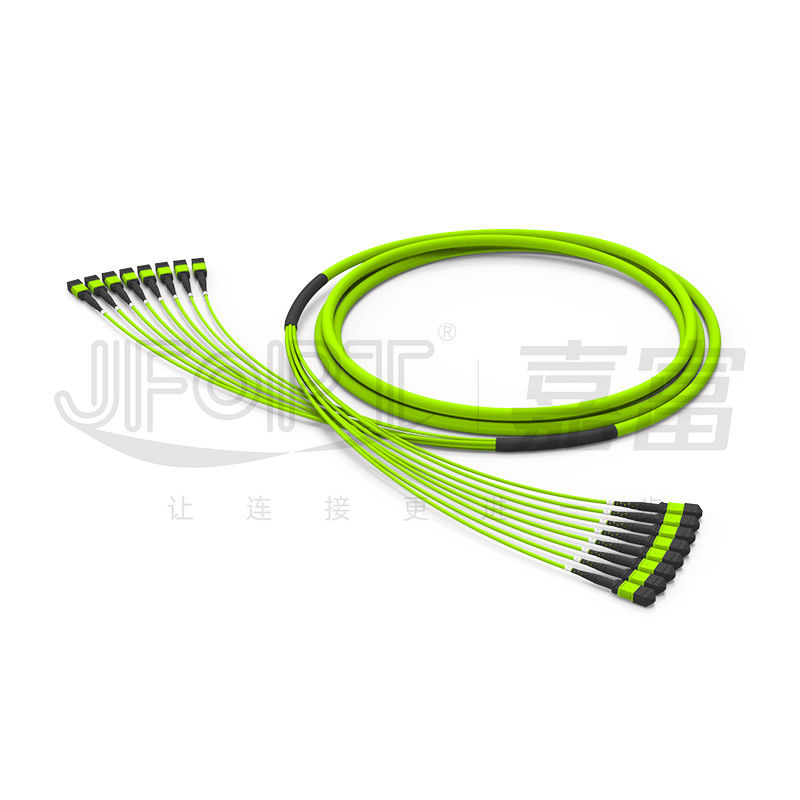

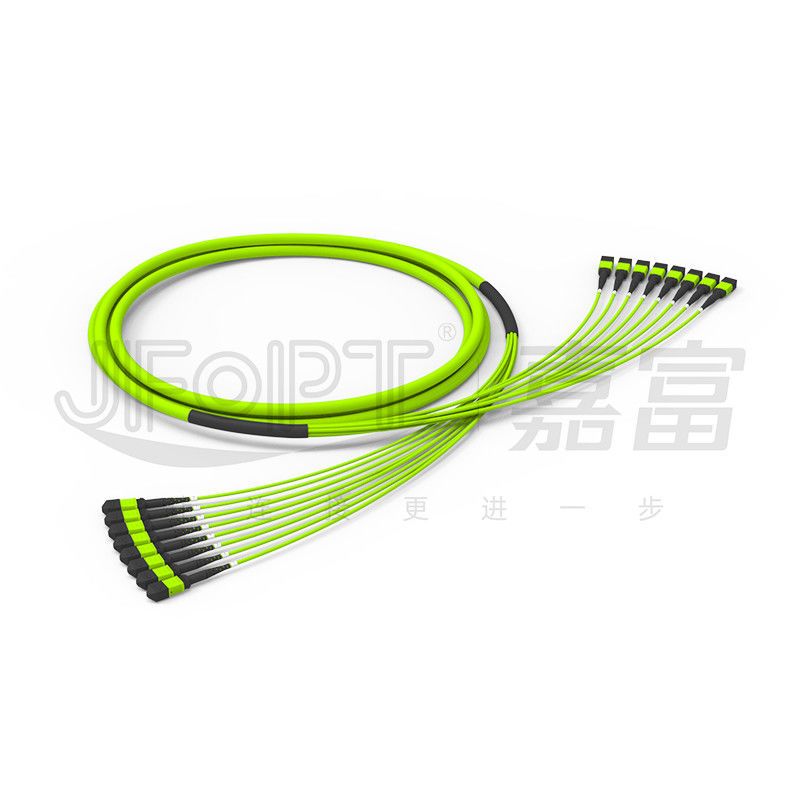

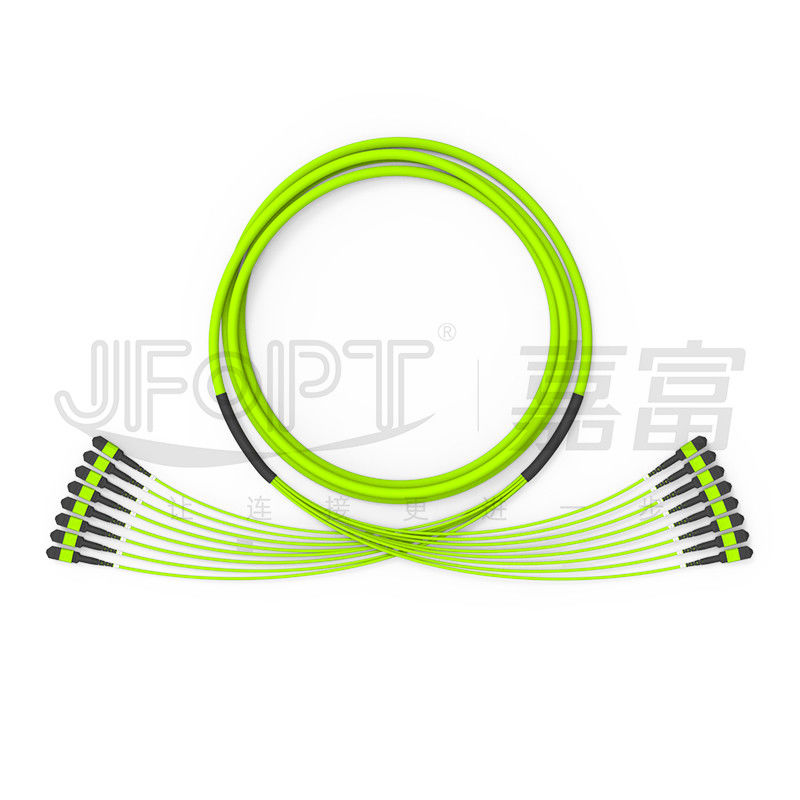

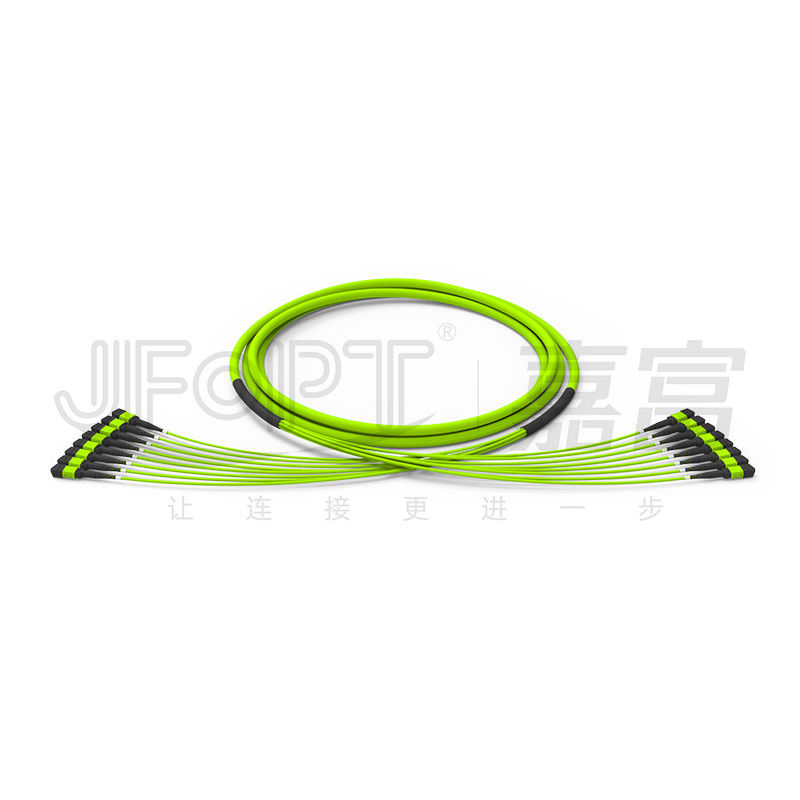

96 rdzeni 12 włókien MPO Fiber Jumper 8 jednostek OM5 50/125 Multimode High Bandwidth

① Światłowód OM5 zapewnia większą przepustowość

② 96-żyłowy kabel trunkingowy jest łatwy w zarządzaniu i organizacji

③ Duża odległość transmisji, zdolna do osiągnięcia 150 metrów dla 400G

④ Trwałość MPO do 500 razy

⑤Zgodny ze standardami IEC-61754-7 i TIA-604-5 (FOCIS-5)

-

-

Typ złącza

Strata wtrąceniowa

Strata zwrotu

Typowy

Maksymalny

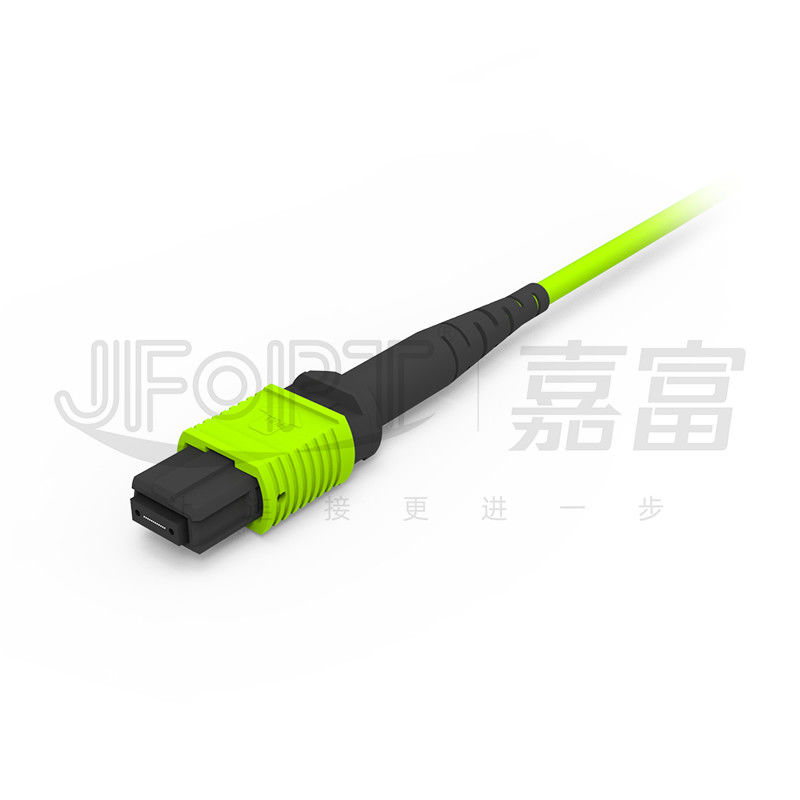

Złącze MPO

Standard SM

0,2dB

0,75dB

APC≥60dB
PC≥50dB

SM Niskie straty

0,1dB

0,35dB

Norma MM

0,2dB

0,6dB

PC≥25dB

MM Niska strata

0,1dB

0,35dB

Mężczyzna / Kobieta

Mężczyzna: z pinem Kobieta: bez pinu

Rzeczy

Maks

min

Promień krzywizny (mm)

X

2000

-10000

Y

-

5

Kąt (°)

X

0,15

-0,15

Y(APC)

8.2

7.8

T (PC)

0,2

-0,2

Promień krzywizny rdzenia optycznego (mm)

-

1

Wysokość włókna (nm)

3500

1000

Różnica wysokości sąsiednich włókien (nm)

500

Nie dotyczy

Maksymalna współpłaszczyznowa ujemna (nm)

300

Nie dotyczy

Przedmiot

Parametr

Rodzaj włókna

G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5

Liczba włókien

24

48

72

96

144

288

Przelicznik jednostek

12 rdzeni / jednostkę

12 rdzeni / jednostkę

12 rdzeni / jednostkę

12 rdzeni / jednostkę

12 rdzeni / jednostkę

12 rdzeni / jednostkę

24 rdzenie / jednostkę

Członek Centralnej Siły

/

/

FRP

Średnica zewnętrzna jednostki kabla podrzędnego

3,0 mm

Materiał osłony jednostki kabla podrzędnego

PVC/LSZH

Kolor osłony modułu kabla podrzędnego

Żółty / Pomarańczowy / Zielony / Wrzosowy Fioletowy / Personalizacja

Członek siły jednostki podkablowej

Przędza aramidowa

Średnica płaszcza zewnętrznego

9,5 mm

9,5 mm

11,5 mm

13,5 mm

17,0 mm

Materiał kurtki zewnętrznej

PVC/LSZH

Kolor kurtki zewnętrznej

Żółty / Pomarańczowy / Zielony / Wrzosowy Fioletowy / Personalizacja

Wytrzymałość na rozciąganie (długoterminowa)

300N

200N

400N

800N

1600N

Wytrzymałość na rozciąganie (krótkoterminowa)

600N

400N

1000N

1500N

3000N

Odporność na zgniatanie (długoterminowa)

300 N/10 cm

Odporność na zgniatanie (krótkoterminowa)

1000 N/10 cm

Minimalny promień gięcia (dynamiczny)

20D

Minimalny promień gięcia (statyczny)

10D

temperatura robocza

-20~60℃

Temperatura przechowywania

-20~60℃

Odporność ogniowa

OFN / OFNR / OFNP

Typ rozruchu MPO

Typ

Specyfikacja

Odpowiednia średnica zewnętrzna kabla

Zdjęcie

Rysunki

Okrągły but

But 3.0 L=33mm

3,0/3,2

But 3.0 L=17mm

3,0/3,2

Płaski but

But 3.0 L=25mm

3,0/3,2

Zakładka push-pull

Uniwersalne do wszystkich butów

uniwersalny

Złącze MPO

Tryb pojedyńczy

Zielony

Żółty

Numer koloru referencyjnego PANTONE 2270C

Numer koloru referencyjnego PANTONE 100C

Wielomodowy

Beżowy

wodny

Numer koloru referencyjnego PANTONE 7534C

Numer koloru referencyjnego PANTONE 2226C

Fioletowy

Limonkowy

Numer koloru referencyjnego PANTONE 7641C

Numer koloru referencyjnego PANTONE 375C

Pogrubiona torba antystatyczna

Zagęszczony karton

Specjalizacja:

Firma JFOPT od ponad 10 lat koncentruje się na produkcji bluz MPO, dysponując fachową wiedzą i kompletnym zestawem sprzętu topowych marek (SUMIX/JRG/OPTOTEST), umożliwiającym produkcję wysokiej jakości, wysokowydajnych bluz MPO.

Potencjał produkcyjny:

JFOPT posiada 5 linii produkcyjnych MPO i sprzęt do szybkiej i wydajnej produkcji dużej ilości zworek MPO, aby sprostać wymaganiom klientów.

Kontrola jakości:

JFOPT wdraża ścisłą kontrolę jakości w zakresie surowców i procesu produkcyjnego, z profesjonalną kontrolą jakości i monitorowaniem na każdym etapie, w tym 100% testami interferencji 3D, testami strat wtrąceniowych i inspekcją powierzchni czołowej w celu zapewnienia jakości produktu.

Serwis i wsparcie techniczne:

JFOPT może opracować i ściśle przestrzegać standardów produkcji zworek MPO w oparciu o wymagania klienta, aby zapewnić spójność produktu i stabilność działania.

Innowacja technologiczna:

JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy zajmujący się opracowywaniem bardziej zaawansowanych i wydajniejszych skoczków MPO.

Serwis i wsparcie techniczne:

JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję.
