Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
MPO/P-SC/A OM3 0,9 mm LL 0,3 m
Skontaktuj się z nami

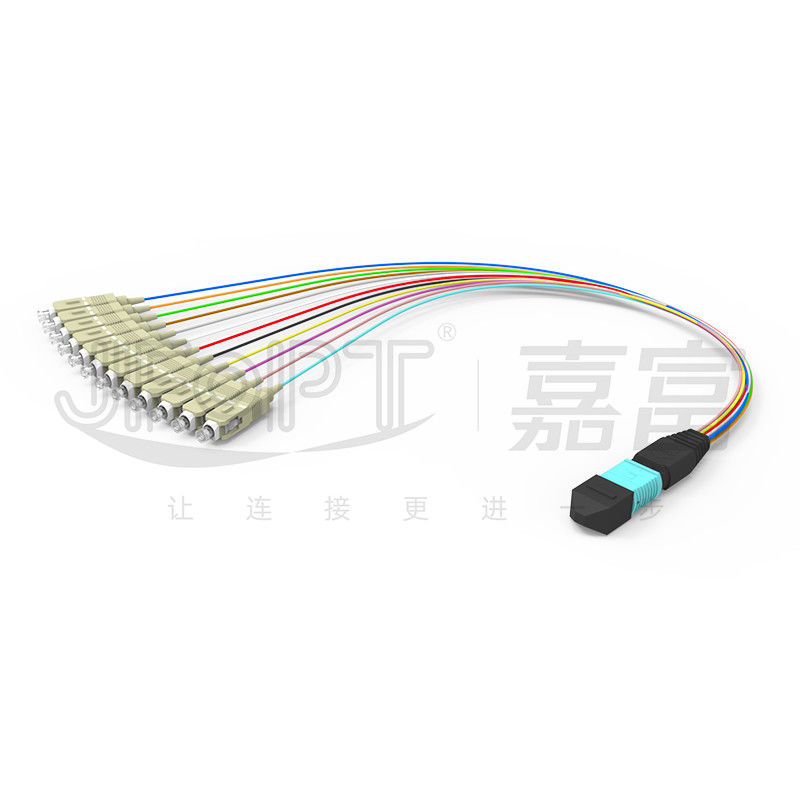

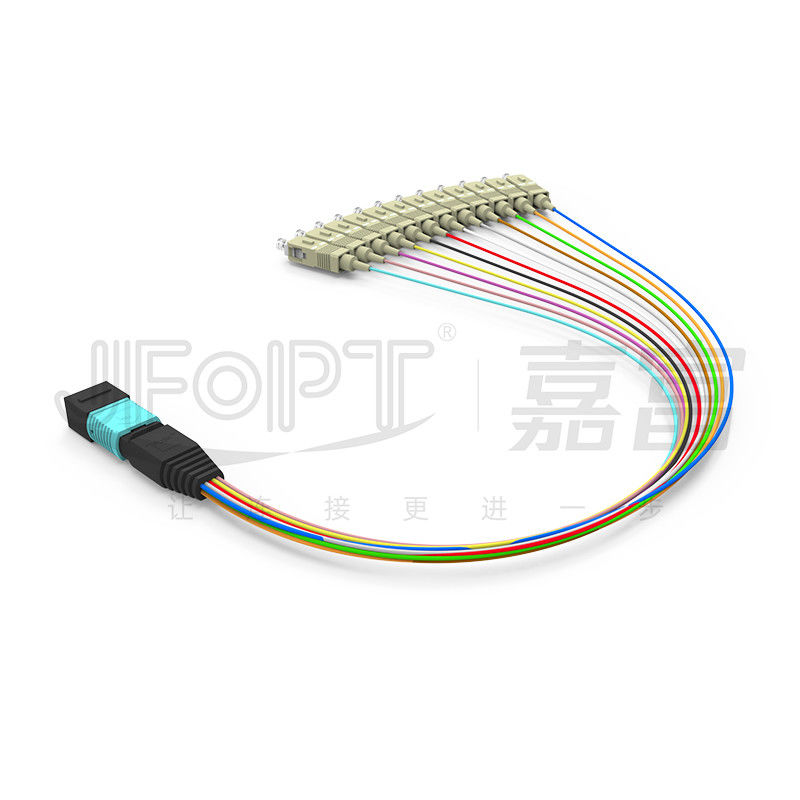

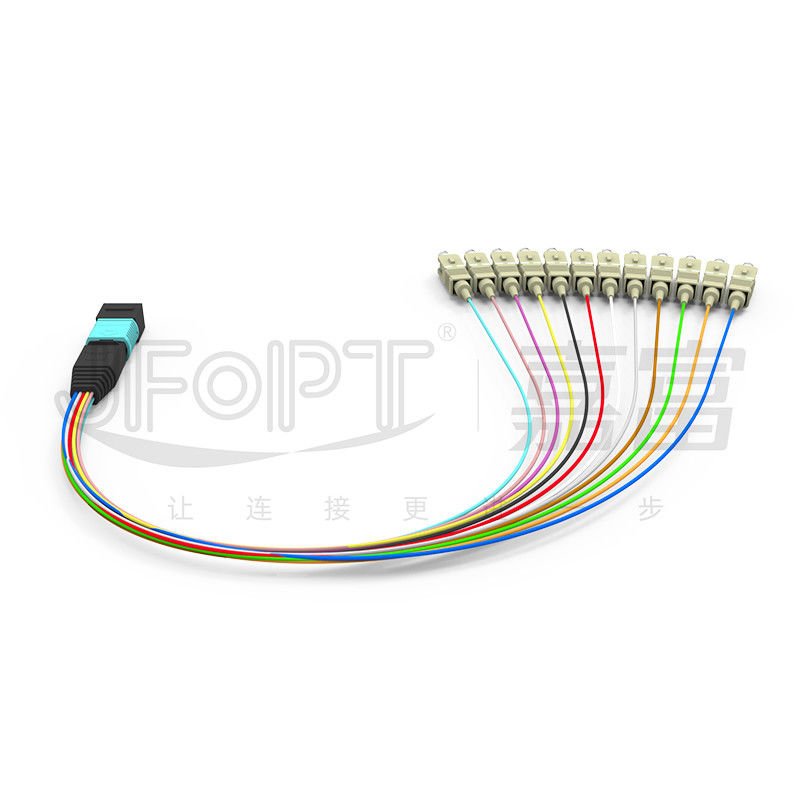

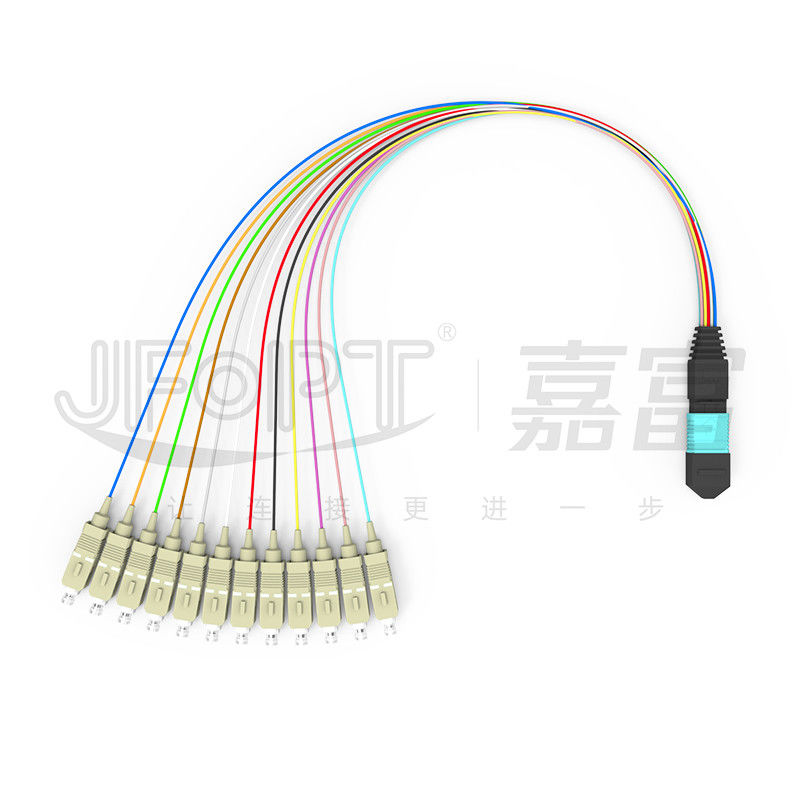

MPO / PC - SC / APC 0,3 m wielomodowy OM3 Low - Loss 0,9 mm rozgałęziony kabel krosowy
Patchcordy rozgałęźne MPO-SC 0,9 mm w osłonie są zwykle używane do instalacji wewnątrz urządzeń lub kaset MPO.Kabel światłowodowy używany do połączenia jest wykonany z gołego włókna taśmowego przewleczonego przez osłonę 0,9 mm.Jeden koniec jest wyposażony w złącze MPO, podczas gdy drugi koniec zwykle ma złącze SC w zależności od wymagań.Patchcord rozgałęźny MPO-SC można dostosować za pomocą sekwencji przewodów kanału, stylu pierścienia identyfikacyjnego, długości rozgałęzienia i koloru rozgałęzienia, co ułatwia identyfikację i konserwację w przyszłości.Zalecane jest stosowanie kaset MPO firmy JFOPT, które umożliwiają szybkie i łatwe wdrożenie lub rozbudowę pojemności sieci w centrach danych, serwerowniach i innych środowiskach.
* Cechy
①Kolory osłon złączy i odgałęzień są zgodne z międzynarodowymi standardami lub można je dostosować
|
②Niewrażliwe na zginanie włókno OM3 zwiększa stabilność transmisji
|
|
|
③ Niskostratne złącza MPO utrzymują maksymalną odległość transmisji
|
④100% fabryczne zakończenia i testy zapewniają wydajność transmisji
|
|
|
⑤Kompatybilny z kasetami MPO do zarządzania modułowego
|
- |
|
-
|
* Aplikacje
1. Okablowanie centrum danych
Systemy komunikacji optycznej 2.40G/100G, moduły optyczne QSFP
3.Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx
* Parametry złącza MPO
Typ złącza |
Strata wtrąceniowa |
Strata zwrotu |
|||
Typowy |
Maksymalny |
||||
Złącze MPO |
Standard SM |
0,2dB |
0,75dB |
APC≥60dB |
|
SM Niskie straty |
0,1dB |
0,35dB |
|||
Norma MM |
0,2dB |
0,6dB |
PC≥25dB |
||
MM Niska strata |
0,1dB |
0,35dB |
|||
Mężczyzna/Kobieta |
Mężczyzna: z kołkiem, Kobieta: bez kołka |
*Parametry złącza SC
Specyfikacje złącza |
Typ złącza |
SC |
|||
Rodzaj okucia |
Tryb pojedynczy: UPC/APC;Wielomodowy: UPC |
||||
Materiał okucia |
Ceramika cyrkonowa klasy A |
||||
Kolor złącza |
Niebieski/zielony/beżowy/wodny/fioletowy/limonkowy |
||||
Strata wtrąceniowa |
≤0,3dB/≤0,2dB/≤0,15dB |
||||
Strata zwrotu |
Tryb pojedynczy: UPC≥50dB;APC≥60dB;Wielomodowy: ≥25dB |
||||
Powtarzalność |
≤0,2 dB |
||||
Zamienność |
≤0,2 dB |
* Parametry geometryczne 3D
Rzeczy |
Maks |
min |
||
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
Y |
- |
5 |
||
Kąt (°) |
X |
0,15 |
-0,15 |
|
Y(APC) |
8.2 |
7.8 |
||
T (PC) |
0,2 |
-0,2 |
||
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
Wysokość włókna (nm) |
3500 |
1000 |
||
Różnica wysokości sąsiednich włókien (nm) |
500 |
Nie dotyczy |
||
Maksymalna współpłaszczyznowa ujemna (nm) |
300 |
Nie dotyczy |
* Wybór koloru obudowy złącza
Złącze MPO |
||||
Tryb pojedyńczy |
Zielony |
Żółty |
||
Numer koloru referencyjnego PANTONE 2270C |
Numer koloru referencyjnego PANTONE 100C |
|||
|
|
|||
Wielomodowy |
Beżowy |
wodny |
||
Numer koloru referencyjnego PANTONE 7534C |
Numer koloru referencyjnego PANTONE 2226C |
|||
|
|
|||
Fioletowy |
- |
|||
Numer koloru referencyjnego PANTONE 7641C |
||||
|
* Opakowanie produktu
|
|
Pogrubiona torba antystatyczna |
Zagęszczony karton |
* Siła fabryczna
Ekspertyza: Dzięki ponad 10-letniemu skupieniu się na produkcji kabli magistralnych MPO, JFOPT posiada profesjonalną wiedzę techniczną i kompletny zestaw sprzętu najwyższej marki (SUMIX/JRG/OPTOTEST), umożliwiający produkcję wysokiej jakości i wydajnych kabli magistralnych MPO. |
|
||||
Zdolność produkcyjna: JFOPT posiada 5 linii produkcyjnych MPO, co pozwala na szybką i wydajną produkcję dużej ilości kabli dalekosiężnych MPO, aby sprostać wymaganiom klientów. |
|
||||
Kontrola jakości: JFOPT wdraża ścisłą kontrolę jakości na każdym etapie, od surowca po produkcję.Przeprowadzamy profesjonalne kontrole i monitorowanie jakości, w tym 100% testy interferometru 3D, testy tłumienności wtrąceniowej i kontrolę powierzchni czołowej, aby zapewnić jakość produktu. |
|
||||
Normalizacja: JFOPT może opracować i ściśle przestrzegać standardów produkcji kabli magistralnych MPO zgodnie z wymaganiami klienta, zapewniając spójność produktu i stabilność działania. |
|
||||
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy zajmujący się opracowywaniem bardziej zaawansowanych i wydajniejszych kabli magistralnych MPO. |
|
||||
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu kabli trunkingowych MPO?
Długość kabla głównego MPO/Materiał kabla (materiał płaszcza)/Typ i liczba włókien/Płeć złączy MPO (męskie/żeńskie)/Standard strat wtrąceniowych dla złączy/Preferencje kolorystyczne/Wymogi dotyczące etykietowania i prośby o dostosowanie.
2. Jak zapewniamy stabilność naszych kabli trunkingowych MPO?
JFOPT zapewnia stabilność naszych kabli głównych MPO poprzez rygorystyczne testy.Wszystkie nasze kable trunkingowe MPO przechodzą testy interferometrii 3D i pomyślnie przechodzą test strat wtrąceniowych, gwarantując stabilną pracę.
3. Jaki jest nasz czas realizacji dostawy?
Dzięki miesięcznej zdolności produkcyjnej ponad 30 000 złączy MPO możemy zapewnić szybką dostawę, aby szybko spełnić Twoje wymagania.
4. Jakie inne produkty związane z MPO oferujemy?
Oprócz kabli magistralnych MPO dostarczamy również inne produkty związane z MPO, takie jak pętle zwrotne MPO, tłumiki MPO, adaptery męskie-żeńskie MPO i zworki MT.
