Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
SC/A-SC/A-24F-OM5-8.2-LSZH-3M
Skontaktuj się z nami

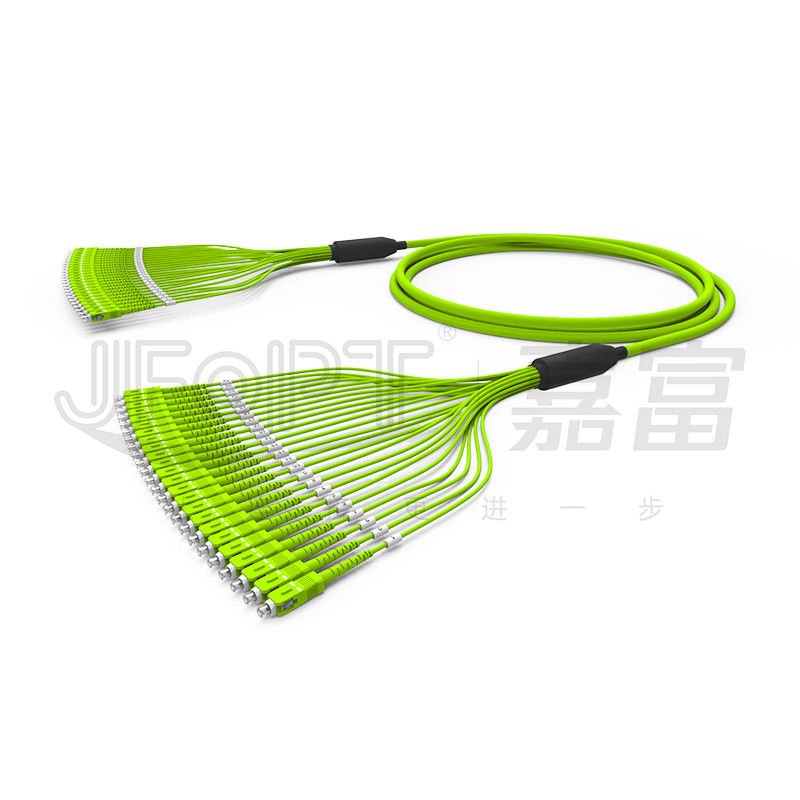

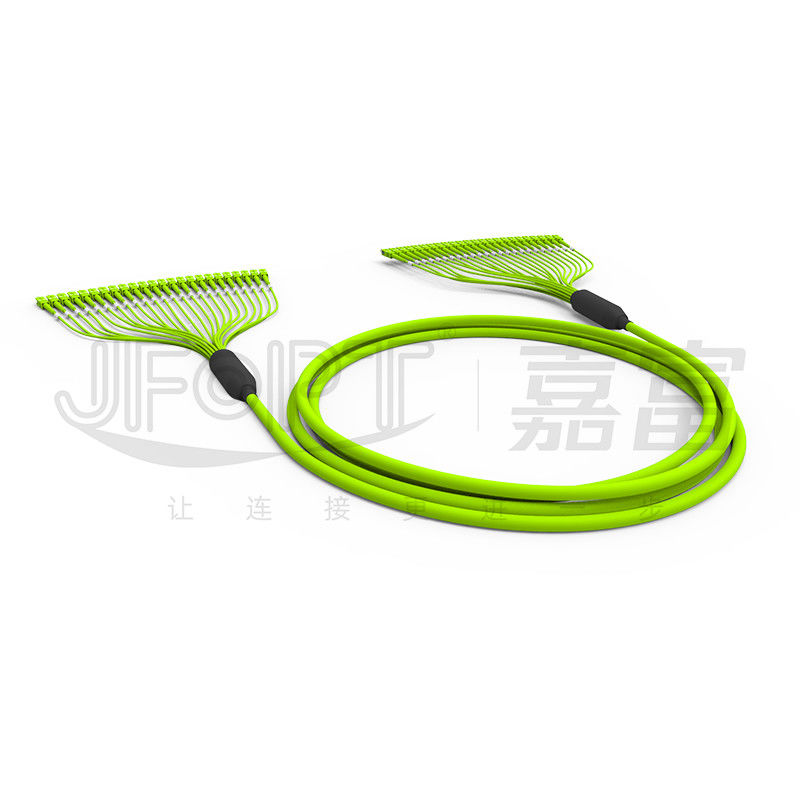

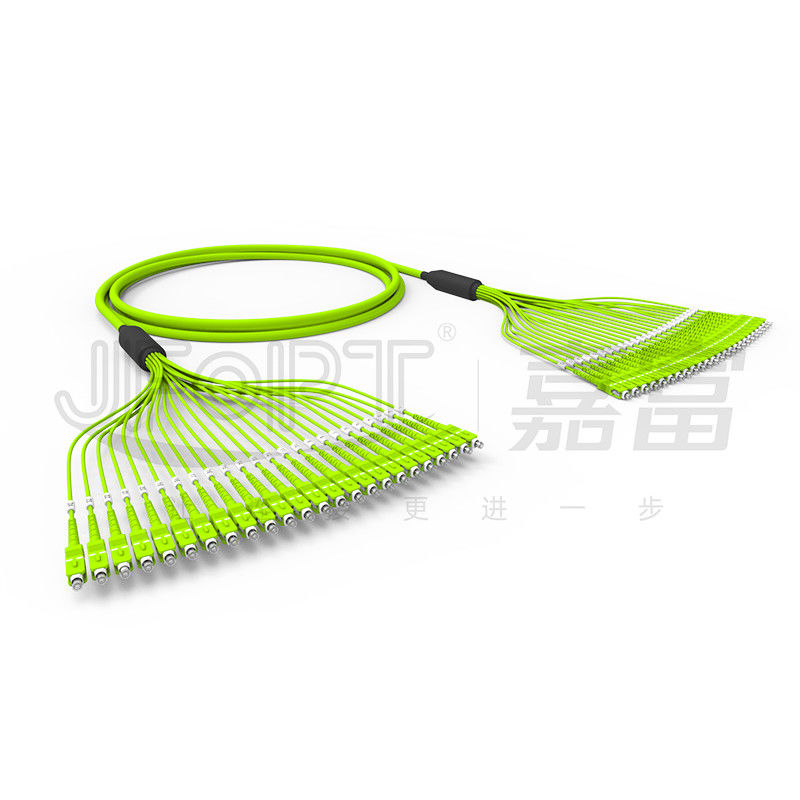

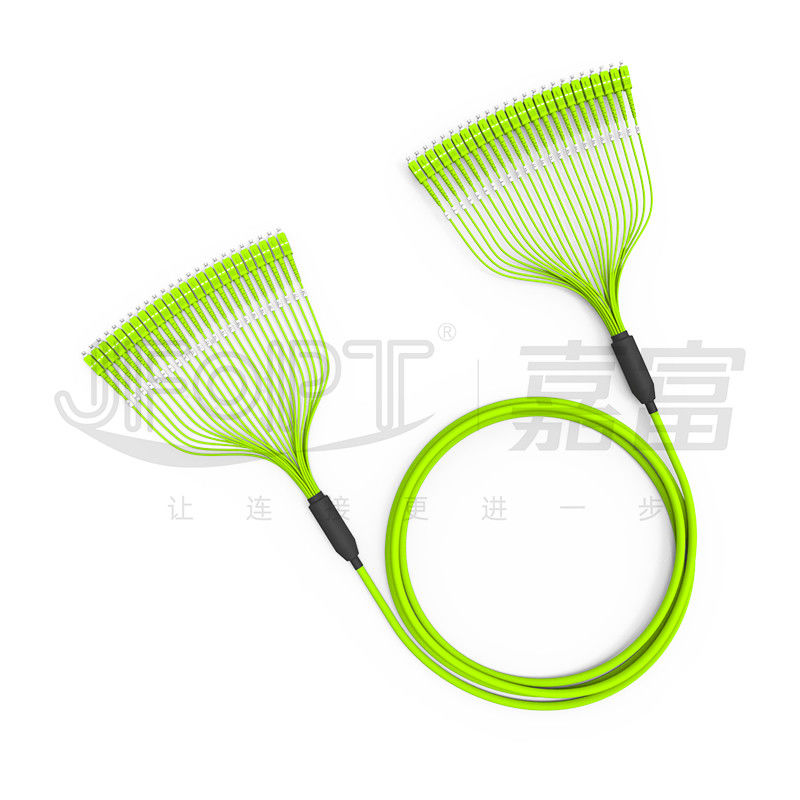

Wstępnie zakończony kabel światłowodowy 24-rdzeniowy wielomodowy OM5 Płaszcz PVC Limonkowo-zielony 0,5 m Rozgałęzienie z SC / APC
Wiązka światłowodowa OM5 składa się z wewnątrz ściśle buforowanego kabla podrzędnego o średnicy 0,9 mm, który można zakończyć bezpośrednio złączem światłowodowym 0,9 mm lub poprowadzić przez kanał z zestawem fanoutowym do zakończenia.JFOPT oferuje różne typy kabli światłowodowych, w tym OM5.Prefabrykowane kable światłowodowe JFOPT wykorzystują przędzę aramidową o wysokiej wytrzymałości na rozciąganie, co pozwala im wytrzymać większe naprężenia ciągnące w instalacjach na duże odległości dzięki mocnej przędzy aramidowej i osłonie kabla.Sekcja rozgałęzień wykorzystuje wysokiej jakości rozgałęźniki i dojrzałe rzemiosło, aby zapewnić bezpieczne rozgałęzianie.Stosowane przez naszą firmę złącza światłowodowe produkowane są z nowych plastikowych granulek, a ferrule charakteryzują się wysoką koncentrycznością zapewnianą przez CTCC, co zapewnia najwyższą jakość i stabilność produktu w porównaniu z podobnymi produktami.
* Cechy
|
①24-żyłowy kabel światłowodowy z gotowymi odgałęzieniami |
②Wykonane z niewrażliwego na zginanie włókna OM5 w celu zwiększenia stabilności transmisji |
||||
|
|
|
||||
|
③ Wykorzystuje wysokiej jakości ceramiczne tulejki o niskich stratach |
④100% fabryczne zakończenie i testowanie w celu zapewnienia wydajności transmisji |
||||
|
|
|
||||
|
⑤ Każdy kabel jest dopasowany do odpowiedniego rozdzielacza w oparciu o wymiary głównego kabla i rozgałęzień, zapewniając bezpieczną i stabilną strukturę rozgałęzień |
|
||||
|
|
- |
||||
*Aplikacje
1. Światłowodowe sieci dostępowe
2. Transmisja danych światłowodowych
3.Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx
* Parametry złącza SC/LC/FC/ST
|
Typ złącza |
Strata wtrąceniowa |
Strata zwrotu |
|
|
SC/LC/FC/ST |
SM |
≤0,3dB |
APC≥60dB |
|
mm |
≤0,3dB |
UPC≥25dB |
|
* SC/LC/FC/ST Parametry geometrii 3D (opcjonalnie)
|
Rzeczy |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
mm |
SM |
mm |
SM |
SM |
|
|
Promień krzywizny (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Przesunięcie wierzchołka (μm) |
≤50 |
≤30 |
||||
|
Włókno przygnębione (nm) |
±100 |
|||||
|
Odchylenie kąta (°) |
0 |
8±0,3 |
||||
|
Odchylenie kąta wiązania (°) |
0 |
±0,5 |
||||
|
Średnica włókna (μm) |
123-135 |
|||||
* Opcje kolorów złącza
|
złącze SC |
||||
|
Tryb pojedyńczy |
Niebieski |
Zielony |
||
|
|
|
|||
|
Wielomodowy |
Beżowy |
wodny |
||
|
|
|
|||
|
Wrzos Fioletowy |
- |
|||
|
|
- |
|||
* Parametry kabla optycznego
|
Przedmiot |
Parametr |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
12 |
|||
|
Element wzmacniający |
Przędza aramidowa |
|||
|
Materiał powłoki zewnętrznej |
Opcjonalnie LSZH/PVC/TPU |
|||
|
Średnica płaszcza zewnętrznego |
6,8 mm |
|||
|
Kolor powłoki zewnętrznej |
Zielony / Dostosowany |
|||
|
Maks.Wytrzymałość na rozciąganie (długotrwała) |
300N |
|||
|
Maks.Wytrzymałość na rozciąganie (krótkoterminowa) |
600N |
|||
|
Maks.odporność na zgniatanie (długotrwała) |
200N/cm |
|||
|
Maks.odporność na zgniatanie (krótkotrwała) |
1000N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
Temperatura robocza |
-20~60℃ |
|||
|
Temperatura przechowywania |
-20~60℃ |
|||
|
Ognioodporność |
Opcjonalnie OFN/OFNR/OFNP |
|||
* Opcje złącza
|
Dwustronny wybór produktów |
|||
|
Średnica kabla |
Typ rozruchu |
Zdjęcie |
Rysunki |
|
2,0 mm |
Standard |
|
|
|
3,0 mm |
Standard |
|
|
|
Wybór jednego produktu |
|||
|
Średnica kabla |
Typ rozruchu |
Zdjęcie |
Rysunki |
|
0,9 mm |
Standard |
|
|
|
2,0 mm |
Standard |
|
|
|
3,0 mm |
Standard |
|
|
* Opcje rozgałęzień
|
|
|
|
Główna struktura kabla |
|
|
|
|
|
Fanout o równej długości |
Fanout o nierównej długości |
|
|
|
|
Rozgałęzienie bezpośredniego pododdziału |
|
|
|
|
|
Rozgałęzienie włókna za pomocą rurki luźnej 2,0/3,0 mm |
|
|
|
|
|
Rozgałęzienie światłowodu z gołą rurą pancerną 3,0 mm |
|
|
|
|
|
Rozgałęzienie włókna za pomocą spiralnej rurki pancernej 3,0 mm |
|
* Opakowanie produktu
|
|
|
|
Pogrubione opakowanie samouszczelniające się |
Pogrubione opakowanie kartonowe |
* Siła fabryczna
|
Specjalizacja: JFOPT zgromadził wieloletnie doświadczenie w produkcji zworek o dużej liczbie rdzeni, zapewniających wyjątkowo niskie straty i długą żywotność w złożonych środowiskach. |
|
||||
|
Potencjał produkcyjny: Dzięki 5 liniom produkcyjnym i sprzętowi JFOPT jest wyposażony w profesjonalne wielordzeniowe maszyny do cięcia kabli o dużej średnicy, które szybko, wydajnie i starannie nawijają różne kable o dużej liczbie rdzeni, zapewniając szybką dostawę. |
|
||||
|
Kontrola jakości: JFOPT wdraża ścisłą kontrolę jakości.Od zakupu surowców po wszystkie ogniwa procesu produkcyjnego, istnieją profesjonalne kontrole i monitorowanie jakości, test strat wtrąceniowych / kontrola powierzchni czołowej w celu zapewnienia jakości produktu. |
|
||||
|
Standardy dostosowywania: JFOPT może dostosować kolor kabla, średnicę zewnętrzną, rodzaj i ilość włókien oraz strukturę płaszcza zgodnie z wymaganiami klienta.Poprzez przykładowe plomby i rysunki techniczne zapewniamy parametry techniczne produktu i zachowujemy spójność w różnych zamówieniach partii. |
|
||||
|
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy stale opracowujący bardziej zaawansowane i wydajniejsze zworki światłowodowe. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu standardowych zworek światłowodowych?
Wymagania dotyczące dostosowywania zworek światłowodowych obejmują całkowitą długość zworki, długość rozgałęzień, średnicę kabli rozgałęźnych, materiał kabla, typ włókna i liczbę rdzeni, kolor i oznakowanie.
2. Jak zapewniamy stabilność naszych standardowych zworek światłowodowych?
JFOPT zapewnia stabilność naszych zworek światłowodowych poprzez skrupulatne projektowanie procesów.Wszystkie złącza przechodzą 100% testy strat wtrąceniowych i kontrolę powierzchni czołowej, zapewniając stabilne i niezawodne działanie.
3. Jaki jest nasz czas realizacji dostawy?
W przypadku produktów standardowych nasz czas realizacji dostawy jest kontrolowany w ciągu 5 dni roboczych, co zapewnia szybką wysyłkę i zaspokojenie pilnych potrzeb.
