Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
Kabel LC/A-LC/A MINI 3,0 mm 24 żyły G657A1 Żółty
Skontaktuj się z nami

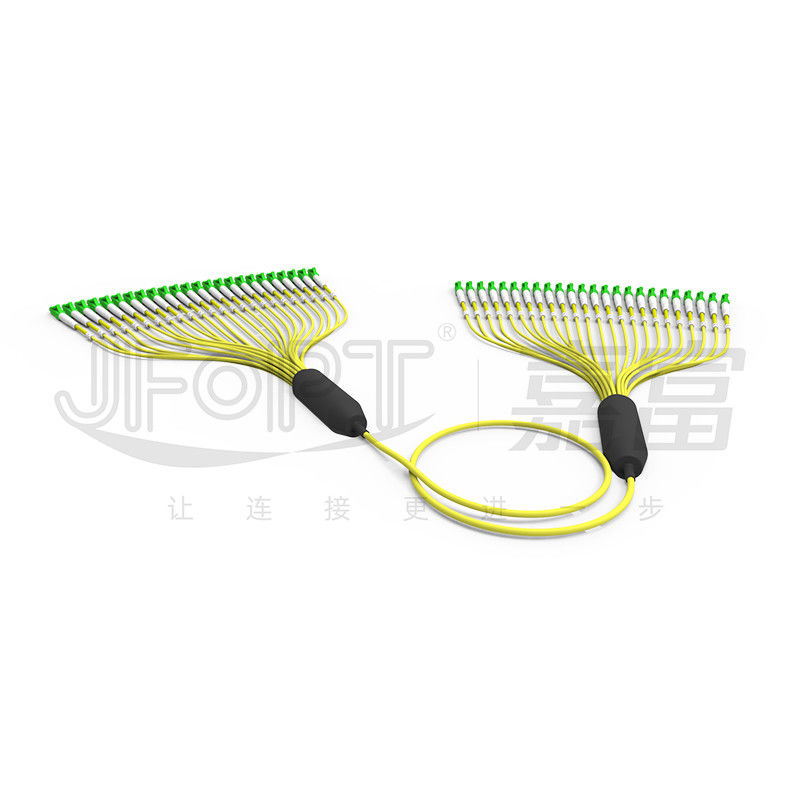

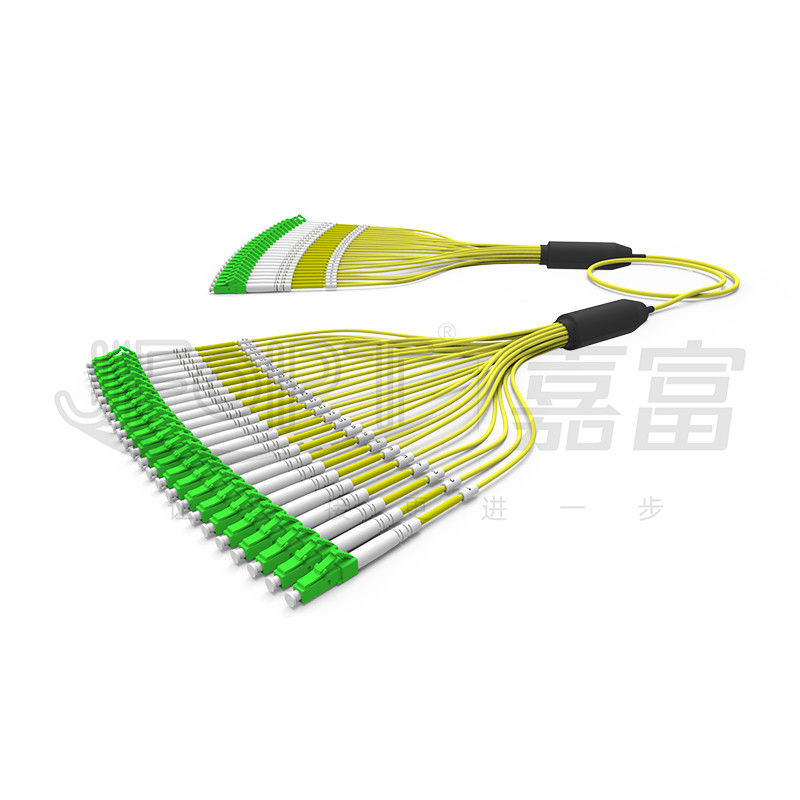

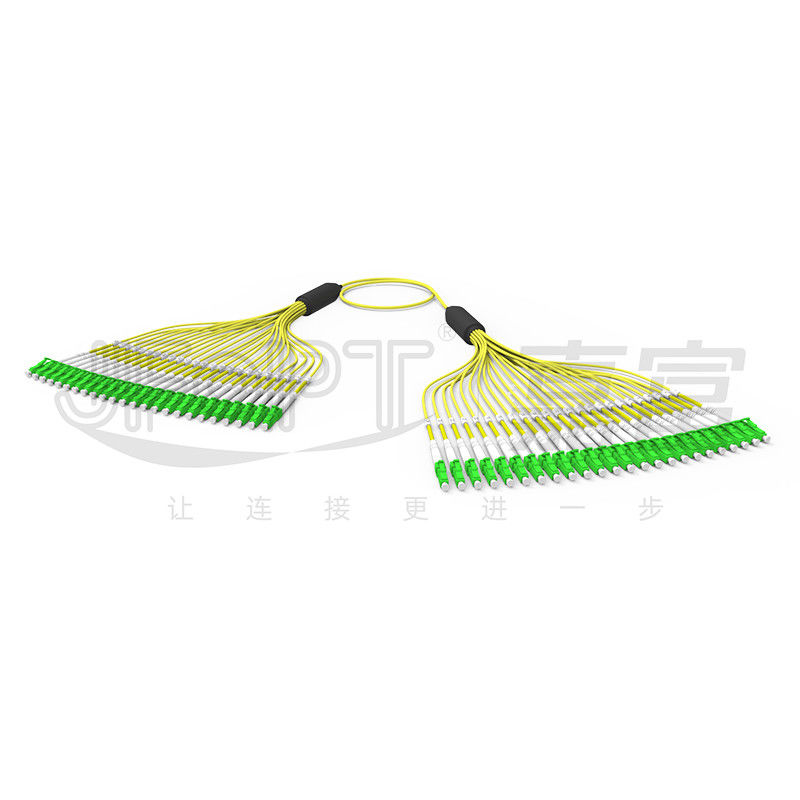

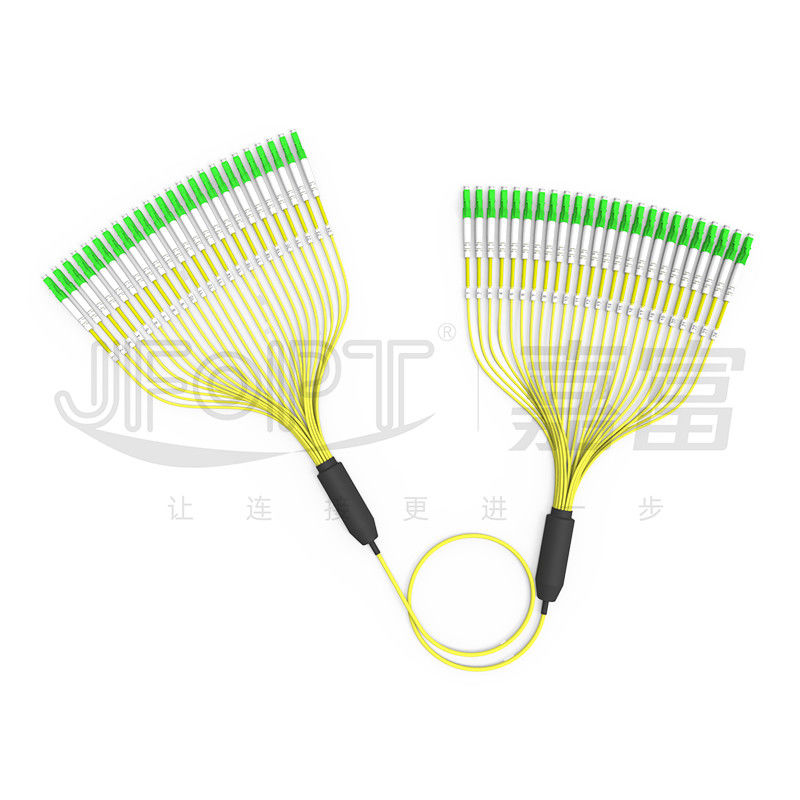

Wstępnie zakończony kabel krosowy Kabel główny 3,0 mm 24 rdzenie G657A1 Żółta osłona zewnętrzna LC/APC Branch
Główny kabel patchcordu LC/APC-LC/APC z końcówką 3,0 mm wykorzystuje pojedynczy kabel mini 3,0 mm, który jest produkowany i wyposażony w złącza w fabryce JFOPT.Zwykle 24-żyłowy mini kabel składa się z dwóch zestawów 12-kolorowych, ściśle zbuforowanych włókien, przędzy aramidowej i pojedynczej osłony ochronnej.Jeden zestaw włókien jest odróżniany od drugiego za pomocą kropek.Patchcordy jednomodowe produkowane przez JFOPT domyślnie wykorzystują niewrażliwe na zginanie włókna G657A1, aby zapewnić stabilność w przypadku wdrożeń na małej przestrzeni.Gałązki produkowane są w technologii wypełnionej żelem, co znacznie poprawia ich żywotność i wytrzymałość na rozciąganie.Klienci mogą wybierać różne liczby rdzeni rozgałęźnych, długości, główne materiały kabli, kolory i dostosowywać wstępnie zakończone końcówki różnych modeli, takich jak FC/SC/ST/E2000, aby spełnić potrzeby w zakresie wzajemnych połączeń między różnymi urządzeniami.
* Cechy
|
① Średnica zewnętrzna 3,0 mm, oszczędność miejsca montażowego |
②Wykorzystuje włókno G657A1 dla lepszej stabilności transmisji |
|
|
|
|
③ Złącza LC dostępne z rozgałęzieniami jednordzeniowymi lub dwurdzeniowymi |
④Odgałęzienia są produkowane przy użyciu technologii wypełnionej żelem, aby zapewnić bezpieczniejsze połączenie |
|
|
|
|
⑤ Konfigurowalna sekwencja kanałów rozgałęzionych |
⑥Opcjonalna luźna rurka 2.0mm/3.0mm/opancerzona luźna rurka |
|
|
|
*Aplikacje
1. Światłowodowe sieci dostępowe
2. Transmisja danych światłowodowych
3.Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne
4.Sieci lokalne (LAN), sieci rozległe (WAN), FTTx
*Parametry złącza
|
Charakterystyka złącza |
Typ złącza |
LC/SC/FC/ST |
|||
|
Rodzaj okucia |
Tryb pojedynczy: UPC/APC;Wiele trybów: UPC |
||||
|
Materiał okucia |
Ceramika cyrkonowa klasy A |
||||
|
Kolor złącza |
Niebieski/Zielony/Beżowy/Aqua/Fioletowy |
||||
|
Strata wtrąceniowa |
≤0,3dB/≤0,2dB/≤0,15dB |
||||
|
Strata zwrotu |
Jednomodowy: UPC ≥ 50dB;APC ≥ 60dB;Wielomodowy: ≥ 25dB |
||||
|
Powtarzalność |
≤0,2 dB |
||||
|
Zamienność |
≤0,2 dB |
||||
* Parametry geometrii 3D (opcjonalnie)
|
Rzeczy |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
SM |
mm |
SM |
mm |
SM |
SM |
|
|
Promień krzywizny (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Przesunięcie wierzchołka (μm) |
≤50 |
≤30 |
||||
|
Włókno przygnębione (nm) |
±100 |
|||||
|
Odchylenie kąta (°) |
0 |
8±0,3 |
||||
|
Odchylenie kąta wiązania (°) |
0 |
±0,5 |
||||
|
Średnica włókna (μm) |
123-135 |
|||||
*Parametry kabla optycznego
|
Projekt |
Parametr |
|||
|
Rodzaj włókna |
Opcjonalnie G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Liczba włókien |
Opcjonalnie 8/12/16/24 |
|||
|
Członek Siły |
Przędza aramidowa |
|||
|
Materiał kurtki zewnętrznej |
Opcjonalnie LSZH / PVC / TPU |
|||
|
Średnica płaszcza zewnętrznego |
3,0 mm |
|||
|
Kolor kurtki zewnętrznej |
Dostosowane |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
80N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
150N |
|||
|
Odporność na zgniatanie (długoterminowa) |
100N/cm |
|||
|
Odporność na zgniatanie (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
temperatura robocza |
-20~60℃ |
|||
|
Temperatura przechowywania |
-20~60℃ |
|||
|
Odporność ogniowa |
Opcjonalnie OFN / OFNR / OFNP |
|||
* Opcje rozgałęzień
|
Główna struktura kabla |
|
|
|
|
|
Fanout o równej długości |
Fanout o nierównej długości |
|
|
|
|
Rozgałęzienie włókna za pomocą rurki luźnej 0,9 mm |
|
|
|
|
|
Rozgałęzienie włókna za pomocą rurki luźnej 2,0/3,0 mm |
|
|
|
|
* Opakowanie produktu
|
|
|
|
Pogrubione opakowanie worka |
Opakowanie kartonowe zagęszczone |
* Siła fabryczna
|
Specjalizacja: JFOPT zgromadził wieloletnie doświadczenie w procesie produkcji zworek o dużych rdzeniach, zapewniających wyjątkowo niskie straty i długą żywotność w złożonych środowiskach. |
|
||||
|
Zdolność produkcyjna: JFOPT posiada 5 linii produkcyjnych i urządzeń, wyposażonych w profesjonalne wielordzeniowe maszyny do cięcia kabli o dużej średnicy, zapewniające szybkie, wydajne i schludne nawijanie różnych kabli o dużych rdzeniach w celu szybkiej dostawy. |
|
||||
|
Kontrola jakości: JFOPT wdraża surowe środki kontroli jakości i rozwiązuje wszelkie nieprawidłowości powszechnie spotykane w kablach o dużych rdzeniach poprzez optymalizację jakości surowców.Proces produkcji złączy poddawany jest 100% testom i kontroli. |
|
||||
|
Rozwój standardowy: JFOPT może dostosować kolor, średnicę zewnętrzną, rodzaj i ilość włókien oraz strukturę płaszcza kabli rozruchowych zgodnie z wymaganiami klienta.Przykładowe plomby i rysunki techniczne służą do zapewnienia specyfikacji technicznych produktu i spójności w różnych zamówieniach partii. |
|
||||
|
Innowacja technologiczna: JFOPT kładzie nacisk na innowacje technologiczne i posiada profesjonalny zespół badawczo-rozwojowy zajmujący się opracowywaniem zaawansowanych i wysokowydajnych zworek światłowodowych. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażne i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów i konserwację posprzedażną, aby zaspokoić potrzeby klientów i zapewnić ich satysfakcję. |
|
||||
* Częste pytania i odpowiedzi
1. Co należy wziąć pod uwagę przy dostosowywaniu standardowych patchcordów światłowodowych?
Całkowita długość patchcordu / Długość rozgałęzienia / Średnica rozgałęzienia / Materiał kabla światłowodowego / Rodzaj włókna i liczba rdzeni / Kolor / Etykietowanie i inne wymagania dotyczące dostosowywania.
2. Jak zapewniamy stabilność naszych standardowych patchcordów światłowodowych?
Patchcordy światłowodowe JFOPT przechodzą proces projektowania, aby zapewnić, że 100% złączy pomyślnie przejdzie test tłumienia wtrąceniowego i kontrolę powierzchni czołowej, gwarantując stabilne parametry.
3. Jaki jest nasz czas realizacji dostawy?
W przypadku produktów standardowych nasz czas realizacji dostawy jest kontrolowany w ciągu 5 dni roboczych, co zapewnia szybką wysyłkę.
