Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
Opancerzony MPO-MPO 12C SM G657A1/G657A2 SL/LL
Skontaktuj się z nami
W przypadku pojazdów z silnikiem silnikowym, które są wyposażone w silniki silnikowe, w przypadku pojazdów z silnikiem silnikowym, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych, w przypadku pojazdów silnikowych.

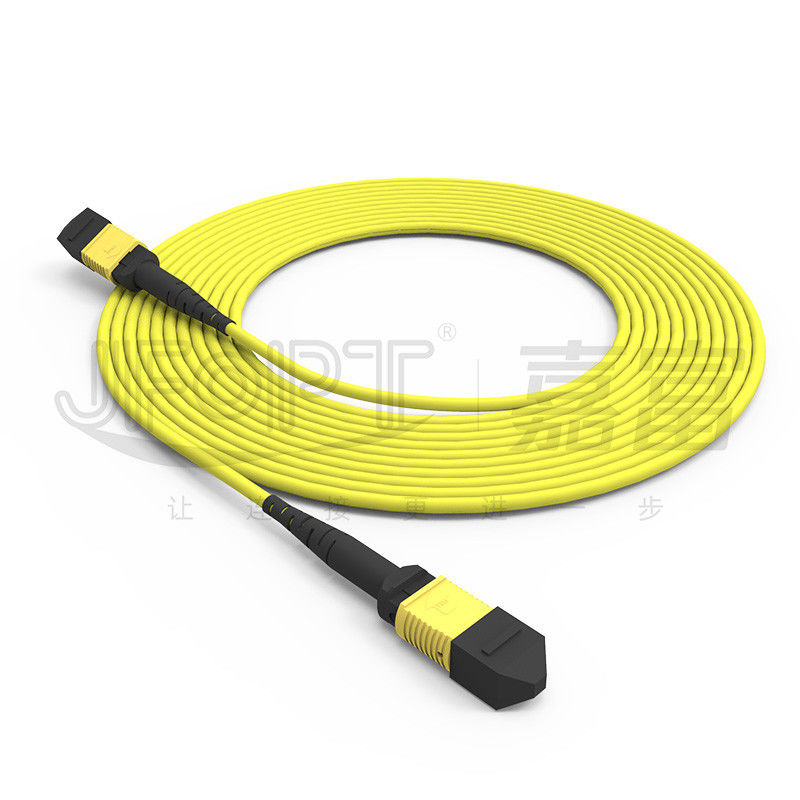

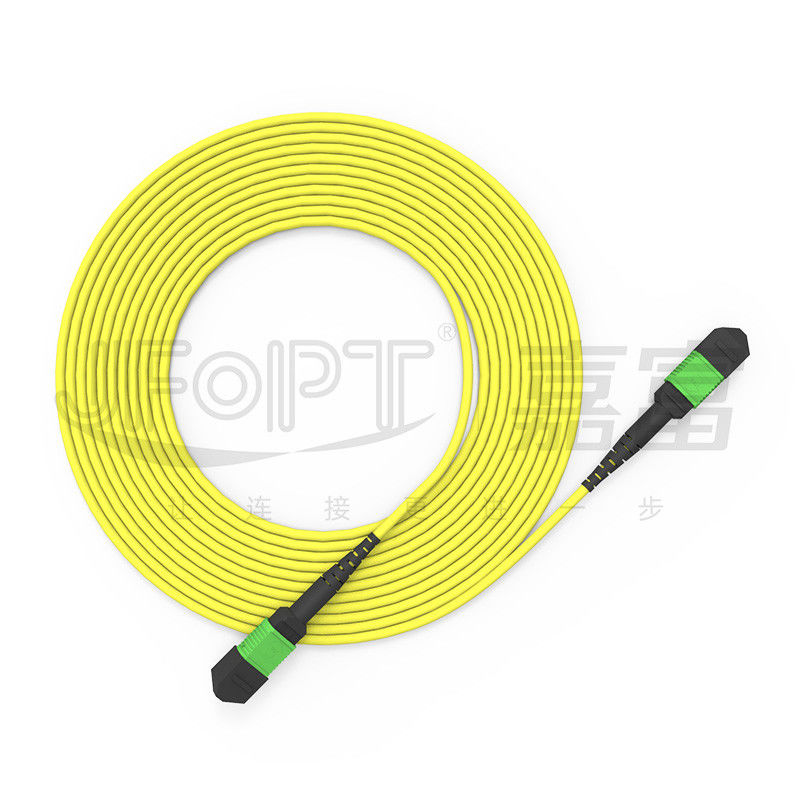

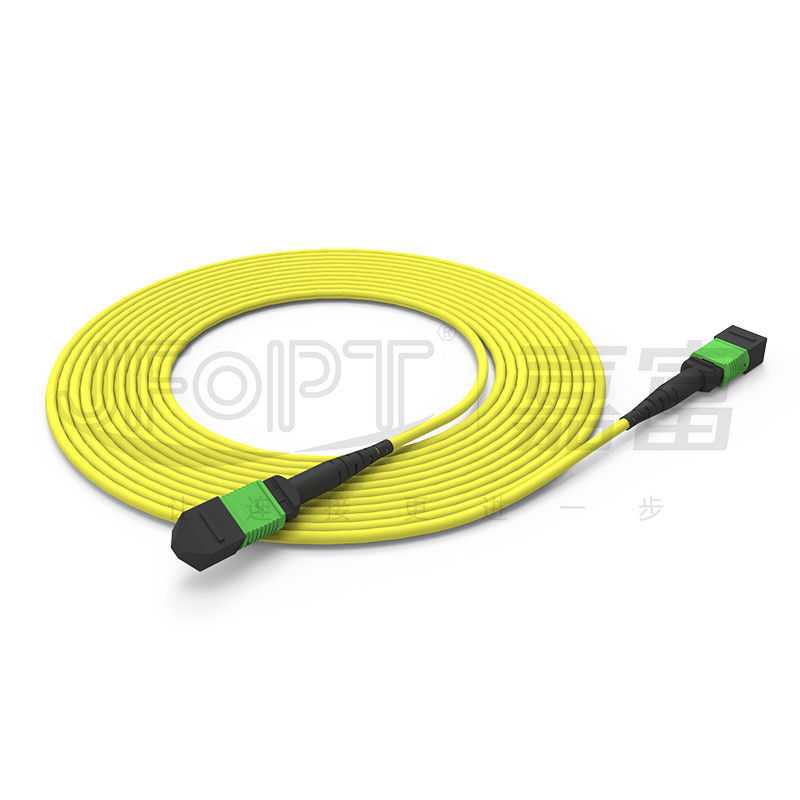

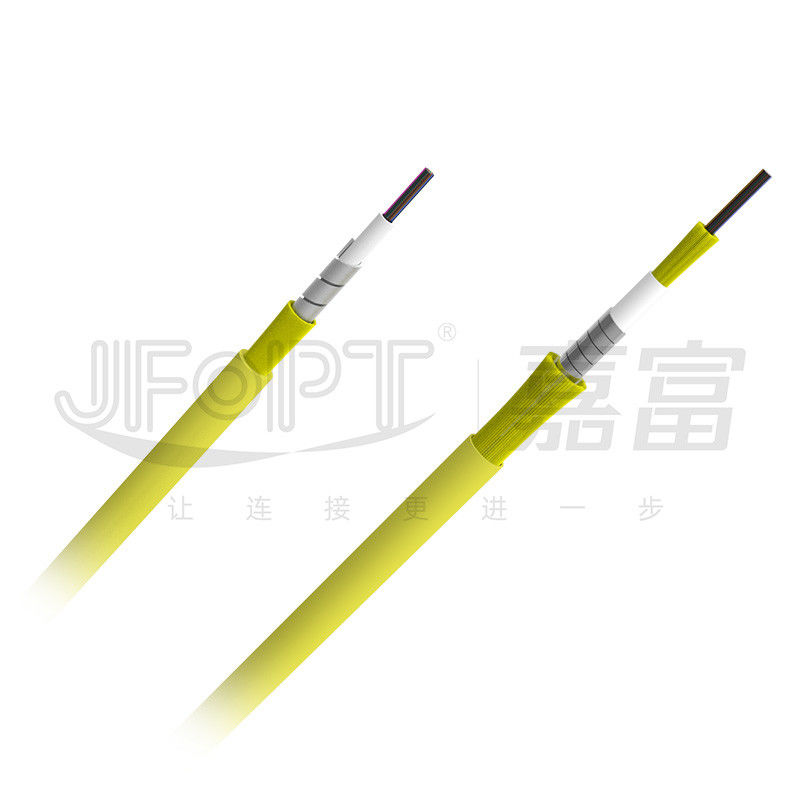

JFOPT opancerzony jednorzędny 12-rodzeniowy skok z ramienia MPO, z włóknami optycznymi pokrytymi warstwą spiralnej osłony ze stali nierdzewnej, zapewniająca kablowi silną odporność na gięcie, ciśnienie boczne,wpływWłókna optyczne jednorzędowe G657A1/G657A2 pochodzą z włókien optycznych niewrażliwych na gięcie marki YOFC,gwarancja jakości transmisji. Złącza MPO są dostępne ze standardowymi stratami (SL≤0,75dB) i niskimi stratami (LL≤0,35dB) w ferrule MT, spełniając różne wymagania klientów.włączając niepancerne, jednoopancerzone, podwójnie opancerzone i podwójnie opancerzone, do dostosowania do różnych zastosowań środowiskowych.
* Cechy
|
①YOFC G657A1/G657A2 Włókno optyczne niewrażliwe na gięcie |
②Opcjonalnie standardowa żurawka MT z utratą/niską stratą |
||||
|
|
|
||||
|
③Dostępne różne konstrukcje kablowe, w tym nieopancerzone, jednopancerzone, podwójnie opancerzone, podwójnie opancerzone i inne |
④Posiada doskonałą wydajność mechaniczną i odporność na gryzoni |
||||
|
|
|
||||
|
⑤Można je dostosowywać w różnych długościach zgodnie z wymaganiami |
- |
||||
|
|
- |
||||
* Wnioski
1- Podłączenie pomieszczeń centrum danych.
2.40G/100G systemy łączności optycznej, moduły optyczne QSFP.
3Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne.
4Sieci lokalne (LAN), sieci szerokopasmowe (WAN), FTTx.
* Parametry łącznika MPO
|
Rodzaj złącza |
Utrata wstawienia |
Strata zwrotu |
|||
|
Typowe |
Maksymalny |
||||
|
Złącze MPO |
Standard SM |
0.2dB |
00,75 dB |
APC≥60dB |
|
|
SM Niska strata |
00,1 dB |
00,35 dB |
|||
|
Standard MM |
0.2dB |
00,6 dB |
PC≥25dB |
||
|
MM Niska strata |
00,1 dB |
00,35 dB |
|||
|
Mężczyzna/Kobieta |
Mężczyzna: z Pin, Kobieta: bez Pin |
||||
* 3D parametry geometryczne
|
Pozycje |
Maksymalnie |
Min. |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
kąt (°) |
X |
0.15 |
- 0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- 0.2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
N/A |
||
|
Maksymalny ujemny koplanar (nm) |
300 |
N/A |
||

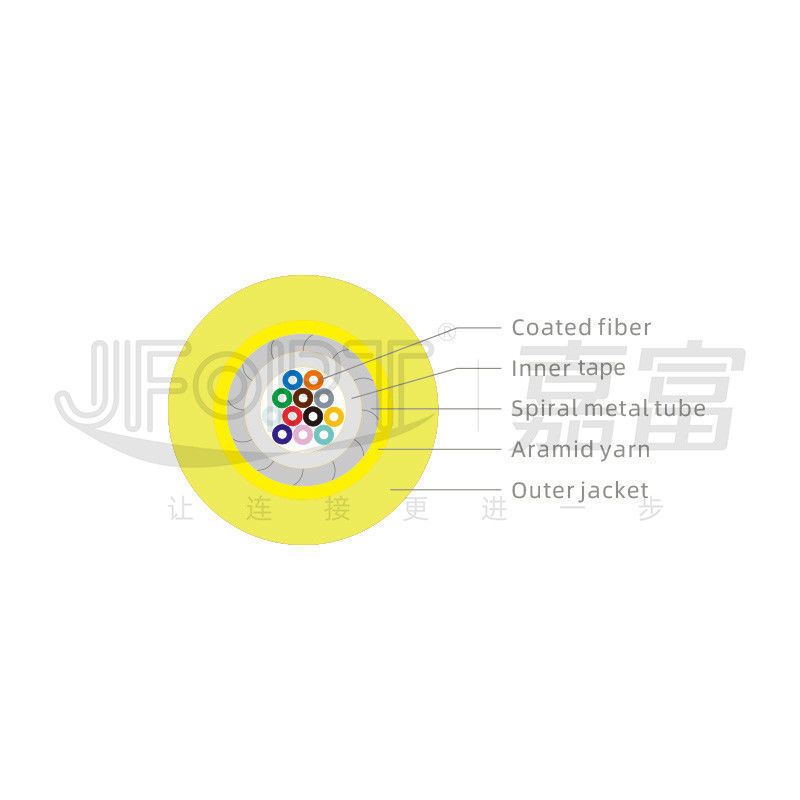

* Parametry pojedynczego kablu o pojedynczej osłonie
|
Pozycja |
Parametry |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
2 ~ 12 |
24 |
||
|
Materiał zbrojeniowy |
Stal nierdzewna |
|||
|
Średnica zewnętrzna pancerza |
20,1-2,2 mm |
3.6~3.7mm |
||
|
Grubość pancerza |
00,25-0,28 mm |
00,25-0,28 mm |
||
|
Średnica obudowy zewnętrznej |
30,0±0,1 mm |
4.5±0,1 mm |
||
|
Materiał obudowy zewnętrznej |
Opcjonalnie LSZH/TPU |
|||
|
Kolor okładki zewnętrznej |
Żółty/Orange/Lime Green/Heather Violet/Custom |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
500N |
200 N |
||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
800N |
600N |
||
|
Odporność na rozbicie (długoterminowa) |
800N/cm |
200 N/cm |
||
|
Odporność na rozbicie (krótkoterminowa) |
1200N/cm |
600N/cm |
||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
Temperatura pracy |
-20~60°C |
|||
|
Temperatura przechowywania |
-20~60°C |
|||
|
Poziom ognia |
Opcjonalnie OFN/OFNR/OFNP |
|||
* Parametry kabli podwójnie opancerzonej
|
Pozycja |
Parametry |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
2 ~ 12 |
24 |
||
|
Wnętrze osłony średnica zewnętrzna |
10,4 ± 0,1 mm |
30,0±0,2 mm |
||
|
Materiał obudowy wewnętrznej |
LSZH |
|||
|
Materiał zbrojeniowy |
Stal nierdzewna |
|||
|
Średnica zewnętrzna pancerza |
20,0±0,1 mm |
40,0±0,2 mm |
||
|
Grubość pancerza |
00,25-0,28 mm |
00,4 ~ 0,43 mm |
||
|
Warstwa splotów |
Stal nierdzewna |
|||
|
Średnica obudowy zewnętrznej |
30,0±0,1 mm |
60,0±0,3 mm |
||
|
Materiał obudowy zewnętrznej |
Opcjonalnie LSZH/TPU |
|||
|
Kolor okładki zewnętrznej |
Żółty/Orange/Lime Green/Heather Violet/Custom |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
150N |
600N |
||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
300N |
1000N |
||
|
Siła kompresji |
3000N/10cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
60D |
|||
|
Minimalny promień gięcia (statyczny) |
30D |
|||
|
Temperatura pracy |
-40~80°C |
|||
|
Temperatura przechowywania |
-40~80°C |
|||
|
Poziom ognia |
Opcjonalnie OFN/OFNR/OFNP |
|||
*Opcje koloru złącza
|
łącznik MPO |
||||
|
SM |
Zielona |
Żółty |
||
|
Numer koloru odniesienia PANTONE 2270C |
Numer koloru odniesienia PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beżowa |
Akwa |
||
|
Numer koloru odniesienia PANTONE 7534C |
Numer koloru odniesienia PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Numer koloru odniesienia PANTONE 7641C |
||||
|
|
||||
* Opcje uruchamiania
|
buty MPO |
||||
|
Rodzaj |
Specyfikacja |
Dotyczący kabla |
Zdjęcie |
Rysunki |
|
Okrągłe buty |
3.0 długość butów 33 mm |
3.0/3.2 |
|
|
|
3.0 długość butów 17 mm |
3.0/3.2 |
|
|
|
|
4.0 długość butów 33 mm |
3.8/4.0 |
|
|
|
|
Buty kwadratowe |
2.0 długość butów 25 mm |
3.0/3.2 |
|
|
|
3.0 długość butów 25 mm |
3.0/3.2 |
|
|
|
|
4.0 długość butów 17 mm |
3.8/4.0 |
|
|
|
|
Szybkość jazdy |
2.5*5.0 długość butów 22 mm |
2.5 na 5.0 |
|
|
|
Buty z włókien wstążkowych |
Włókno sznurowe, długość butów 19 mm |
Włókna taśmowe gołe |
|
|
|
Wyciągnij kartę |
Uniwersalne dla wszystkich butów |
Uniwersalne |
|
|
* Wybór polarności
|
12F Węzeł plastra |
||||
|
|
* Opakowanie produktu
|
|
|
|
Zębaty worek antystatyczny |
Pozostałe |
* Siła fabryki
|
Specjalistyka: JFOPT posiada ponad 10-letnią wiedzę fachową i kompletny zestaw najwyższej klasy sprzętu (SUMIX/JRG/OPTOTEST),umożliwiające produkcję wysokiej jakości i wydajnych skakaczy MPO. |
|
||||
|
Zdolność produkcyjna: JFOPT posiada 5 linii produkcyjnych MPO i wyposażenie umożliwiające szybką i wydajną produkcję dużej ilości skakaczy MPO w celu zaspokojenia zapotrzebowania klientów. |
|
||||
|
Kontrola jakości: JFOPT wdraża rygorystyczne środki kontroli jakości na każdym etapie, od surowca po procesy produkcyjne, z profesjonalną kontrolą i monitorowaniem jakości.Prowadzimy 100% 3D interferometr testowania / zwrot testy straty / końcowej inspekcji powierzchni zapewnić jakość produktu. |
|
||||
|
Standaryzacja: JFOPT może dostosować i ściśle przestrzegać standardów produkcji skakaczy MPO zgodnie z wymaganiami klienta, zapewniając spójność i stabilność wydajności produktów. |
|
||||
|
Innowacje technologiczne: JFOPT kładzie nacisk na innowacyjność technologiczną i posiada profesjonalny zespół badawczo-rozwojowy dedykowany rozwojowi bardziej zaawansowanych i wydajniejszych skakaczy MPO. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażowe i posprzedażowe, w tym konsultacje techniczne, zalecenia dotyczące produktów i utrzymanie po sprzedaży,spełnienie potrzeb klientów i zapewnienie zadowolenia klientów. |
|
||||
* Częste pytania i odpowiedzi- Nie.
1Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu skoków MPO?
Długość skakacza / Materiał kabla / Rodzaj włókien i liczba rdzeni / Połączenia męskie lub żeńskie / Standardy utraty wstawienia / Wymogi dotyczące koloru / Etykiety i prośby o dostosowanie.
2Jak zapewnić stabilne parametry dla naszych skakaczy MPO?
Skoki MPO JFOPT są poddawane 100% testowi interferometru 3D i 100% testowi utraty wstawienia, zapewniając stabilne parametry.
3- Jaki jest nasz czas dostawy?
Mamy miesięczną zdolność produkcyjną ponad 30 000 łączników MPO, co gwarantuje szybką dostawę.
4Jakie inne produkty związane z MPO oferujemy?
Oprócz skoków MPO produkujemy również skrętki MPO, atenuatory MPO, adaptery MPO od mężczyzny do kobiety, skoków MT i inne produkty związane z MPO.
