Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B Zmiana polaryzacji
Skontaktuj się z nami

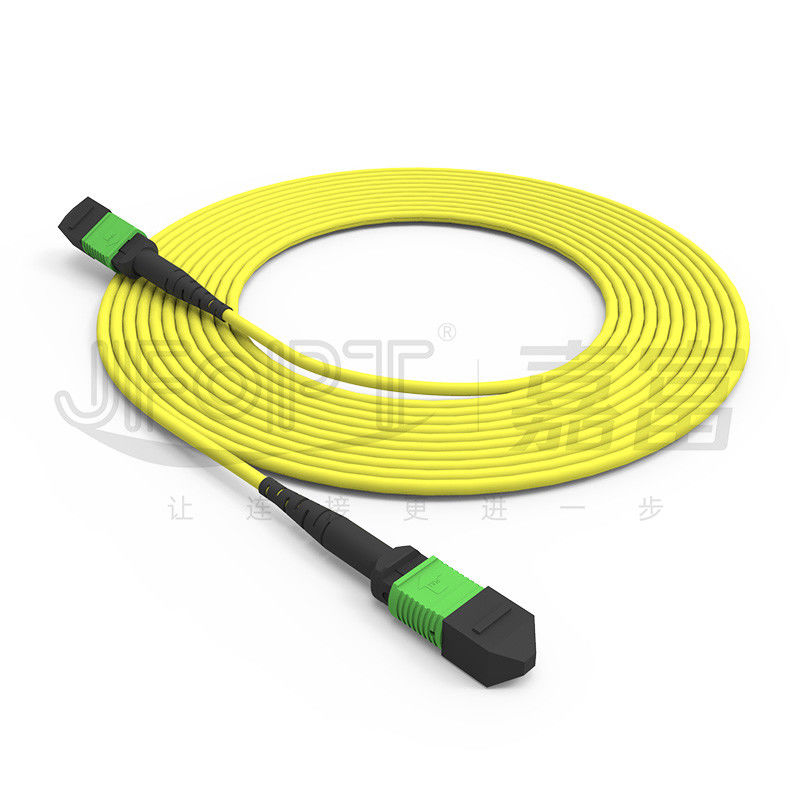

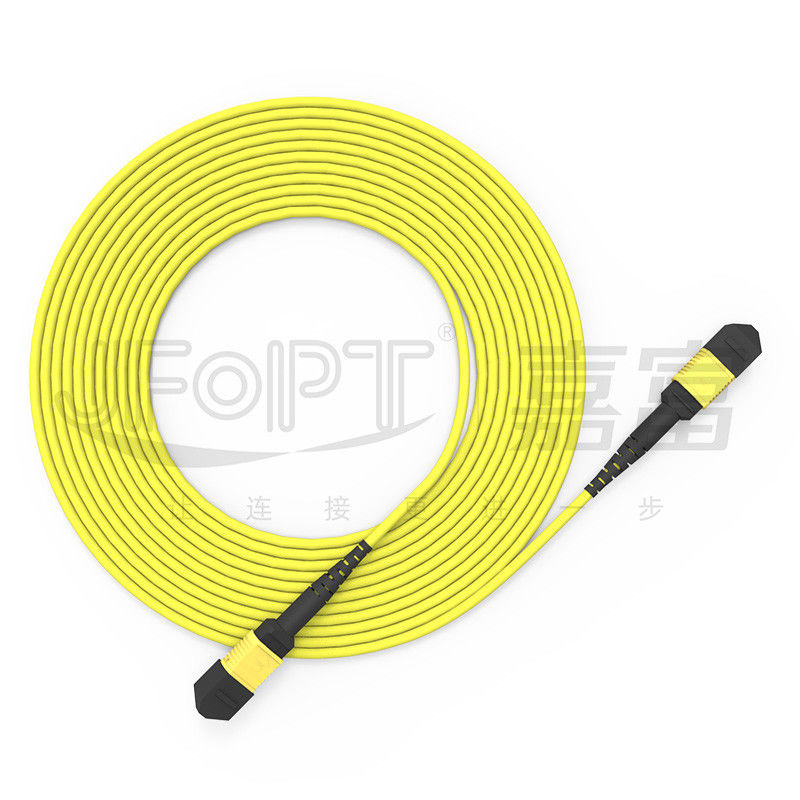

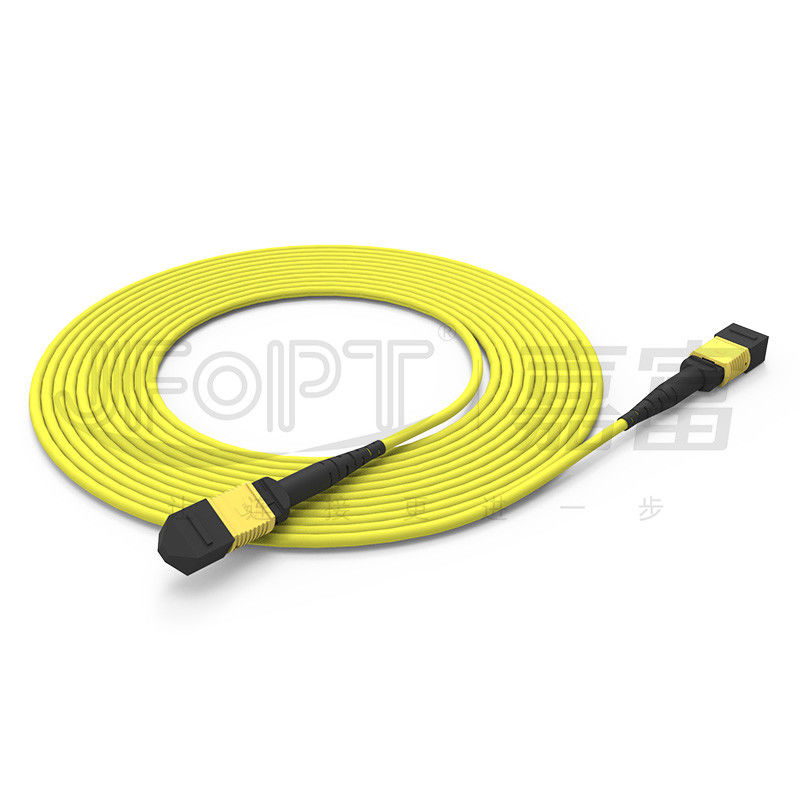

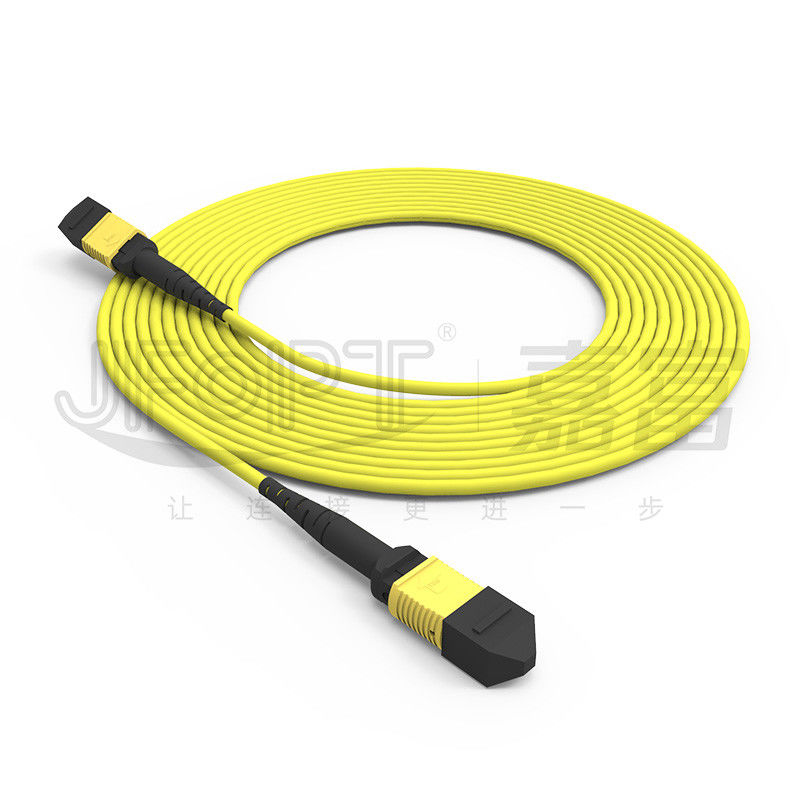

MPO-MPO 12-rdzeniowy jednomodowy G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord
W skomplikowanych systemach okablowania w centrum danych często występuje problem nieprawidłowej biegunowości skakacza MPO, co może powodować nieudane połączenia,powodujące opóźnienia w budowie na miejscu i przekraczające szacunki budżetoweJFOPT wprowadził 12-rodzinnego skakacza MPO z odwróceniem biegunowości, aby całkowicie rozwiązać to wyzwanie.Ten skakacz MPO z odwróceniem biegunowości pozwala na płynne przełączanie między biegunami A i B, zapewniając większą elastyczność w okablowaniu światłowodowym i zmniejszając złożoność okablowania.i można łatwo przełączać się pomiędzy A i B biegunowym poprzez popchnięcie obudowy wstecz, używając ruchomych klawiszy K do ekstrakcji lub ukrycia, co sprawia, że odwrócenie biegunowości jest prostym i bezproblemowym procesem.możesz wyeliminować frustracje spowodowane nieprawidłowymi biegunami i bez wysiłku rozwiązać te problemy.
* Cechy
|
①Odwrócenie polaryzacji A/B |
②Brak narzędzi do odwrócenia |
||||
|
|
|
||||
|
③Nie ma potrzeby usuwania obudowy podczas odwracania |
④Elastyczne okablowanie, zmniejszające złożoność budowy na miejscu |
||||
|
|
|
||||
|
⑤Opcje jednowarunkowe: G657A1/G657A2; Opcje wielowarunkowe: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Wnioski
1- Podłączenie pomieszczeń centrum danych.
2.40G/100G systemy łączności optycznej, moduły optyczne QSFP.
3Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne.
4Sieci lokalne (LAN), sieci szerokopasmowe (WAN), FTTx.
* Parametry łącznika MPO
|
Rodzaj złącza |
Utrata wstawienia |
Strata zwrotu |
|||
|
Typowe |
Maksymalny |
||||
|
Złącze MPO |
Standard SM |
0.2dB |
00,75 dB |
APC≥60dB |
|
|
SM Niska strata |
00,1 dB |
00,35 dB |
|||
|
Standard MM |
0.2dB |
00,6 dB |
PC≥25dB |
||
|
MM Niska strata |
00,1 dB |
00,35 dB |
|||
|
Mężczyzna/Kobieta |
Mężczyzna: z Pin, Kobieta: bez Pin |
||||
* 3D parametry geometryczne
|
Pozycje |
Maksymalnie |
Min. |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
kąt (°) |
X |
0.15 |
- 0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- 0.2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
N/A |
||
|
Maksymalny ujemny koplanar (nm) |
300 |
N/A |
||
* Parametry kabli optycznych
|
Pozycja |
Parametry |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
Opcjonalnie 8/12/16/24 |
|||
|
Członek siły |
Przędza aramidowa |
|||
|
Materiał do kurtki zewnętrznej |
Opcjonalnie LSZH/PVC/TPU |
|||
|
Średnica płaszcza zewnętrznego |
30,0 mm |
|||
|
Kolor kurtki |
Żółty / Pomarańczowy / Zielony / Heather Violet / Dostosowanie |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
80N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
150N |
|||
|
Siła rozdrabniania (długoterminowa) |
100 N/cm |
|||
|
Siła rozdrabniania (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
Temperatura pracy |
-20~60°C |
|||
|
Temperatura przechowywania |
-20~60°C |
|||
|
Poziom ognia |
Opcjonalnie OFN/OFNR/OFNP |
|||
|
Pozycja |
Parametry |
|||
|
Rodzaj włókna |
Opcjonalnie G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Liczba włókien |
2 ~ 12 |
|||
|
Członek siły |
Przędza aramidowa |
|||
|
Materiał do kurtki zewnętrznej |
Opcjonalnie LSZH/PVC/TPU |
|||
|
Średnica płaszcza zewnętrznego |
2.5x5.0mm |
|||
|
Kolor kurtki |
Żółty / Pomarańczowy / Zielony / Heather Violet / Dostosowanie |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
100N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
200 N |
|||
|
Siła rozdrabniania (długoterminowa) |
200 N/cm |
|||
|
Siła rozdrabniania (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
50 mm |
|||
|
Minimalny promień gięcia (statyczny) |
30 mm |
|||
|
Temperatura pracy |
-20~60°C |
|||
|
Temperatura przechowywania |
-20~60°C |
|||
|
Poziom ognia |
Opcjonalnie OFN/OFNR/OFNP |
|||
*Opcje koloru obudowy złącza
|
łącznik MPO |
||||
|
SM |
Zielona |
Żółty |
||
|
Numer koloru odniesienia PANTONE 2270C |
Numer koloru odniesienia PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beżowa |
Akwa |
||
|
Numer koloru odniesienia PANTONE 7534C |
Numer koloru odniesienia PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Numer koloru odniesienia PANTONE 7641C |
||||
|
|
||||
* Opcje uruchamiania
|
buty MPO |
||||
|
Rodzaj |
Specyfikacja |
Dotyczący kabla |
Zdjęcie |
Rysunki |
|
Okrągłe buty |
3.0 długość butów 33 mm |
3.0/3.2 |
|
|
|
3.0 długość butów 17 mm |
3.0/3.2 |
|
|
|
|
4.0 długość butów 33 mm |
3.8/4.0 |
|
|
|
|
Buty kwadratowe |
3.0 długość butów 25 mm |
3.0/3.2 |
|
|
|
4.0 długość butów 17 mm |
3.8/4.0 |
|
|
|
|
Szybkość jazdy |
2.5*5.0 długość butów 22 mm |
2.5 na 5.0 |
|
|
|
Buty z włókien wstążkowych |
Włókno sznurowe, długość butów 19 mm |
Włókna taśmowe gołe |
|
|
* Operacja wymiany biegunowości
* Wybór polarności
|
12F Węzeł plastra |
||||
|
|
* Opakowanie produktu
|
|
|
|
Zębaty worek antystatyczny |
Pozostałe |
* Siła fabryki
|
Specjalizacja: JFOPT koncentruje się na produkcji skoków MPO od ponad 10 lat. Dzięki profesjonalnej technologii i pełnemu zestawowi sprzętu marki pierwszej klasy (SUMIX / JRG / OPTOTEST) może produkować wysokiej jakości skoków MPO.,skakacze MPO o wysokiej wydajności. |
|
||||
|
Pojemność produkcji: JFOPT posiada 5 linii produkcyjnych MPO, co umożliwia szybką i skuteczną produkcję dużej ilości kabli trunkowych MPO w celu zaspokojenia zapotrzebowania klientów. |
|
||||
|
Kontrola jakości: JFOPT wdraża rygorystyczne środki kontroli jakości na każdym etapie, od zakupu surowców po procesy produkcyjne, z profesjonalną kontrolą i monitorowaniem jakości.Prowadzimy 100% testów interferometrycznych 3D/testy IL&RL/inspekcje końcowe w celu zapewnienia jakości produktu. |
|
||||
|
Ustawianie norm: JFOPT może formułować i ściśle wdrażać standardy produkcji skoków MPO zgodnie z potrzebami użytkownika, aby zapewnić spójność produktu i stabilność wydajności. |
|
||||
|
Innowacje technologiczne: JFOPT koncentruje się na innowacjach technologicznych i posiada profesjonalny zespół badawczo-rozwojowy, który stale opracowuje skakacze MPO o bardziej zaawansowanych funkcjach i wyższej wydajności. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT świadczy kompleksowe usługi przedsprzedażowe i posprzedażowe, w tym konsultacje techniczne, rekomendacje produktów, konserwację posprzedażną itp.spełnienie potrzeb klientów i zapewnienie zadowolenia klientów. |
|
||||
* Częste pytania i odpowiedzi- Nie.
1Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu skoków MPO?
Długość skakacza / Materiał kabla / Rodzaj włókien i liczba włókien / Połączacze męskie lub żeńskie / Standardy utraty wstawienia / Wymogi dotyczące koloru / Etykiety i prośby o dostosowanie.
2Jak zapewnić stabilne parametry dla naszych skakaczy MPO?
Skoki MPO JFOPT są poddawane 100% testom interferometru 3D i 100% testom IL&RL, zapewniając stabilne parametry.
3- Jaki jest nasz czas dostawy?
Mamy miesięczną zdolność produkcyjną ponad 30 000 łączników MPO, co gwarantuje szybką dostawę.
4Jakie inne produkty związane z MPO oferujemy?
Oprócz skoków MPO produkujemy również skrętki MPO, atenuatory MPO, adaptery MPO od mężczyzny do kobiety, skoków MT i inne produkty związane z MPO.
