Miejsce pochodzenia:
Chiny
Nazwa handlowa:
JFOPT
Orzecznictwo:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Numer modelu:
OM4 24C MPO-24LC Fanout Patchcord
Skontaktuj się z nami

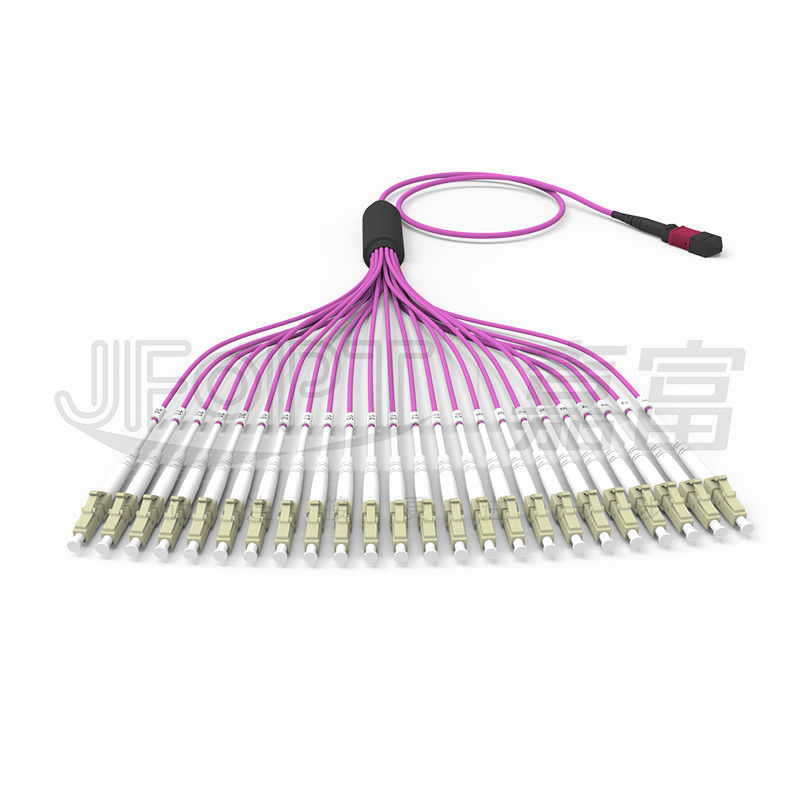

MPO-LC Multimode OM4 24-core LSZH High-Density Data Center Patch Cord
Kable patch MPO-LC zazwyczaj wykorzystują 3 mm mini kabli lub 2,5 * 5 mm płaskich kabli optycznych w celu osiągnięcia kabli o wysokiej gęstości.w tym opcje importowane i krajoweKabel optyczny zawiera wysokiej wytrzymałości, opóźniającą płomień przędze aramidową w celu zwiększenia wytrzymałości na rozciąganie i bezpieczeństwa kabli.Zarówno złącza, jak i kable optyczne mogą być wytwarzane zgodnie z międzynarodowymi standardami w celu szybkiej identyfikacji podczas instalacji i późniejszej konserwacji.
* Cechy
|
①Jednorazowy złącze z 24 rdzeniami, umożliwiające szybką i wysoką gęstość instalacji
|
②Do wyboru dostępne są różne poziomy opóźniające płomień
|
|
|
|
③MT czas trwania cyklu wtykania i odtykania nie mniej niż 500 razy
|
④Zarówno opcje niskiej straty, jak i opcje standardowej straty są dostępne
|
|
|
|
5Długość gałęzi może być dostosowana do długich lub równych |
- |
|
|
- |
* Wnioski
1- Podłączenie sieci do centrum danych.
2.40G/100G systemy łączności optycznej, moduły optyczne QSFP.
3Systemy łączności światłowodowej, sieci telewizji kablowej, sieci telekomunikacyjne.
4Sieci lokalne (LAN), sieci szerokopasmowe (WAN), FTTx.
* Parametry łącznika MPO
|
Rodzaj złącza |
Utrata wstawienia |
Strata zwrotu |
|||
|
Typowe |
Maksymalny |
||||
|

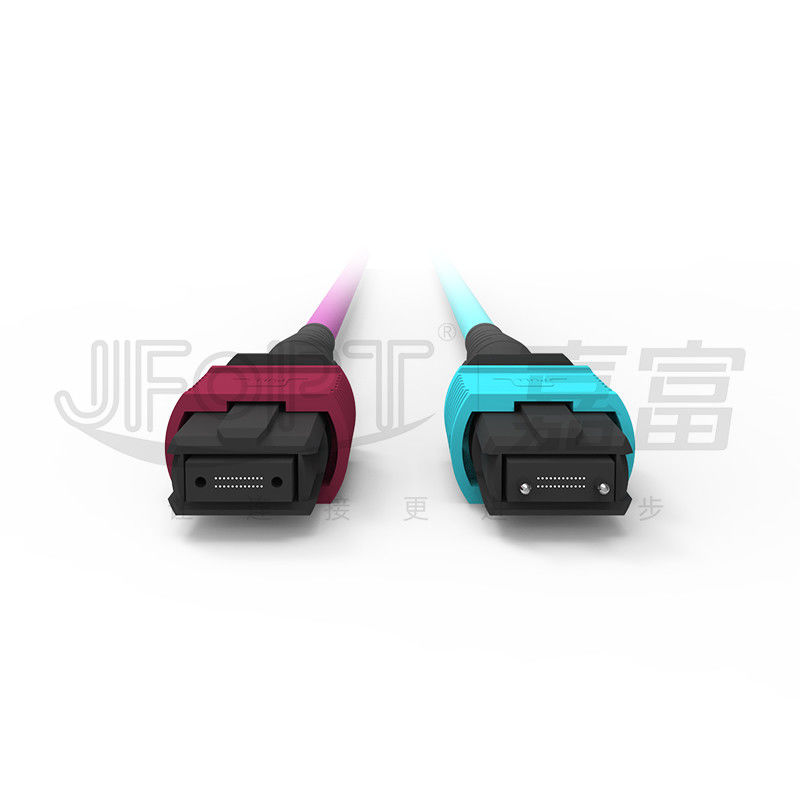

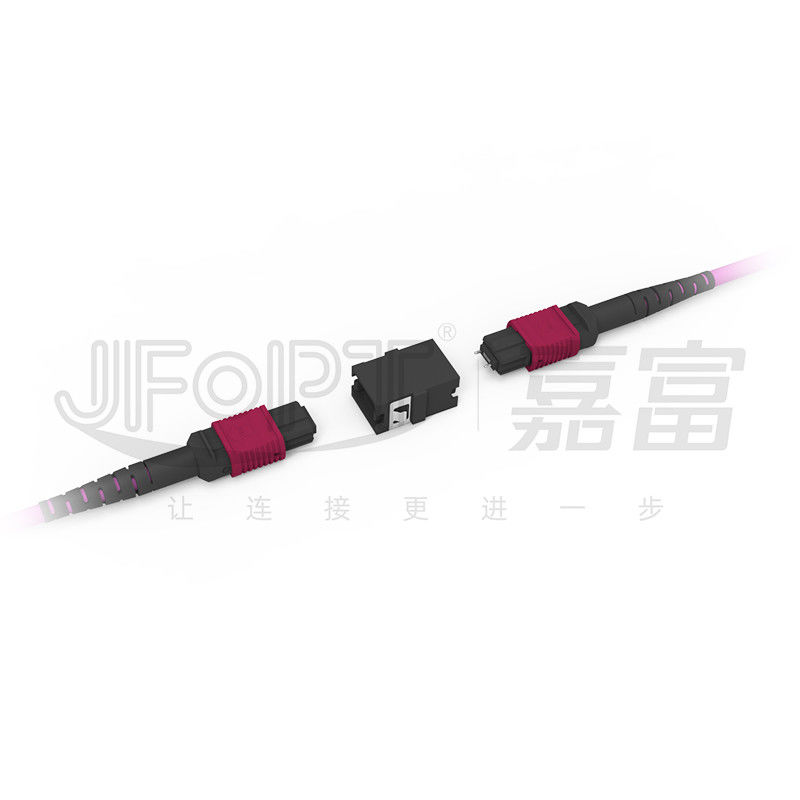

Złącze MPO |
Standard SM |
0.2dB |
00,75 dB |
APC≥60dB |
|
|
SM Niska strata |
00,1 dB |
00,35 dB |
|||
|
Standard MM |
0.2dB |
00,6 dB |
PC≥25dB |
||
|
MM Niska strata |
00,1 dB |
00,35 dB |
|||
|
Mężczyzna/Kobieta |
Mężczyzna: z Pin, Kobieta: bez Pin |
||||
* Parametry złącza LC
|
Charakterystyka złącza |
Rodzaj złącza |
LC |
|||
|
Typ powierzchni końcowej |
Jednokomórkowa: UPC/APC; wielo-komórkowa: UPC |
||||
|
Rodzaj kołnierza |
Wyroby z ceramiki cyrkoniowej klasy A |
||||
|
Kolor obudowy złącza |
Niebieski/zielony/beżowy/akwo/fioletowy/wałkowy |
||||
|
Utrata wstawienia |
≤ 0,3 dB/≤ 0,2 dB/≤ 0,15 dB |
||||
|
Strata zwrotu |
Jednokomodowy: UPC≥50dB; APC≥60dB; Multimodowy: ≥25dB |
||||
|
Powtarzalność |
≤ 0,2 dB |
||||
|
Wymienność |
≤ 0,2 dB |
||||
* 3D parametry geometryczne (opcjonalne)
|
Pozycje |
Maksymalnie |
Min. |
||
|
Promień krzywizny (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
kąt (°) |
X |
0.15 |
- 0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
- 0.2 |
||
|
Promień krzywizny rdzenia optycznego (mm) |
- |
1 |
||
|
Wysokość włókna (nm) |
3500 |
1000 |
||
|
Różnica wysokości sąsiednich włókien (nm) |
500 |
N/A |
||
|
Maksymalny ujemny koplanar (nm) |
300 |
N/A |
||
*Parametry kabli
|
Projekt |
Parametry |
|||
|
Rodzaj włókna |
Opcjonalnie: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Liczba włókien |
Opcjonalnie: 8/12/16/24 |
|||
|
Członek siły |
Przędza aramidowa |
|||
|
Materiał do kurtki zewnętrznej |
Opcjonalnie: LSZH / PVC / TPU |
|||
|
Średnica płaszcza zewnętrznego |
30,0 mm |
|||
|
Kolor kurtki |
Żółty / Pomarańczowy / Aqua / Magenta / Niestandardowy |
|||
|
Wytrzymałość na rozciąganie (długoterminowa) |
80N |
|||
|
Wytrzymałość na rozciąganie (krótkoterminowa) |
150N |
|||
|
Odporność na rozbicie (długoterminowa) |
100 N/cm |
|||
|
Odporność na rozbicie (krótkoterminowa) |
500N/cm |
|||
|
Minimalny promień gięcia (dynamiczny) |
20D |
|||
|
Minimalny promień gięcia (statyczny) |
10D |
|||
|
Temperatura pracy |
-20~60°C |
|||
|
Temperatura przechowywania |
-20~60°C |
|||
|
Poziom ognia |
Opcjonalnie: OFN / OFNR / OFNP |
|||
* Wybór koloru obudowy złącza
|
łącznik MPO |
||||
|
SM |
Zielona |
Żółty |
||
|
Numer koloru odniesienia PANTONE 2270C |
Numer koloru odniesienia PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beżowa |
Akwa |
||
|
Numer koloru odniesienia PANTONE 7534C |
Numer koloru odniesienia PANTONE 2226C |
|||
|
|
|
|||
|
Violet |
- |
|||
|
Numer koloru odniesienia PANTONE 7641C |
||||
|
|
||||

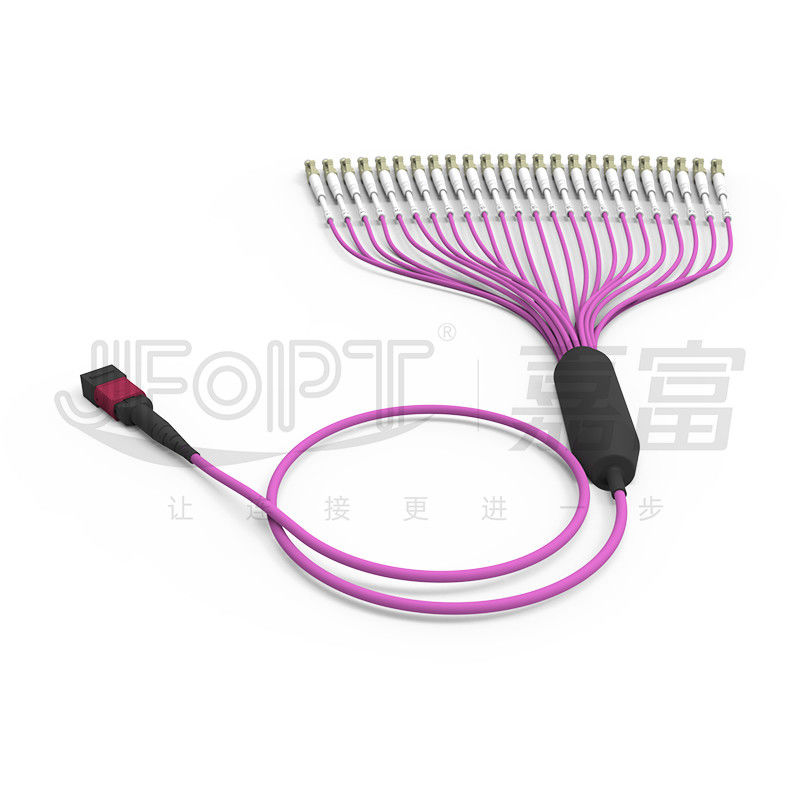

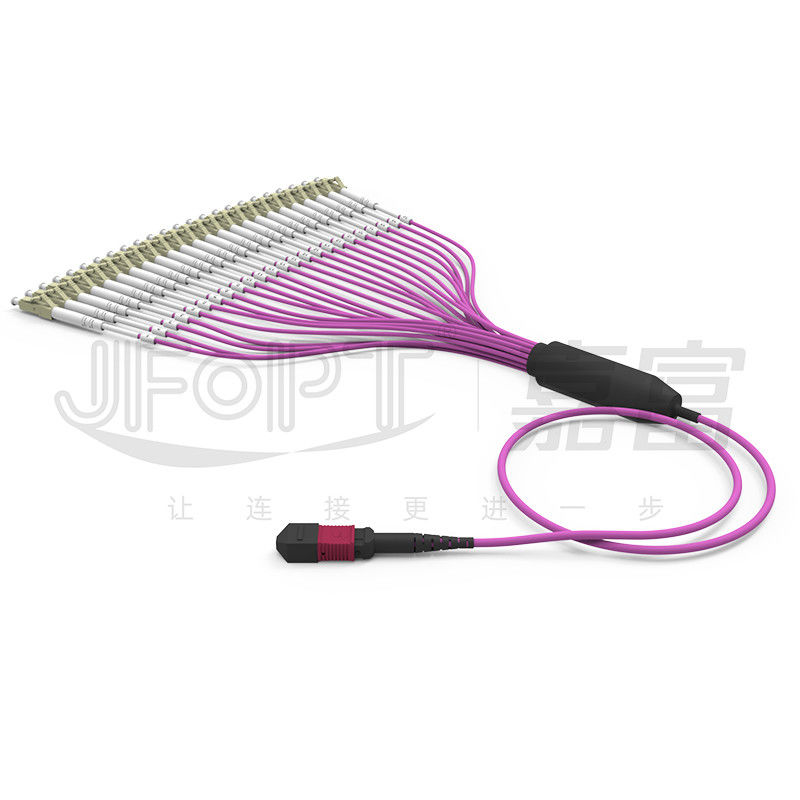

* Fanout Opcje
|
|
|
|
Główna struktura kabla |
|
|
|
|
|
Fanout o równej długości |
Fanout o nierównych długościach |
|
|
|
|
Fanout 0,9 mm Gałąź |
|
|
|
|
|
Fanout 2,0/3,0 mm gałąź |
|
* Wybór polarności
|
|
* Opakowanie produktu
|
|
|
|
Zębaty worek antystatyczny |
Pozostałe |
* Siła fabryki
|
Profesjonalizm: JFOPT koncentruje się na produkcji skakaczy MPO od ponad 10 lat, posiada specjalistyczną wiedzę i komplet najwyższej klasy sprzętu (SUMIX/JRG/OPTOTEST),może produkować wysokiej jakości i wydajne skakacze MPO. |
|
||||
|
Zdolność produkcyjna: JFOPT posiada 5 linii produkcyjnych i sprzęt MPO, co umożliwia szybką i wydajną produkcję dużej liczby skakaczy MPO w celu zaspokojenia zapotrzebowania klientów. |
|
||||
|
Kontrola jakości: JFOPT stosuje rygorystyczne środki kontroli jakości, w tym inspekcję końcową fabryki i 100% testowanie, przy użyciu profesjonalnego sprzętu testowego w celu zapewnienia stabilnej wydajności transmisji. |
|
||||
|
Standaryzacja: JFOPT wdraża rygorystyczne środki kontroli jakości, w tym profesjonalne badania jakości i monitorowanie na każdym etapie od zakupu surowców po procesy produkcyjne.Prowadzimy 100% testy interferencji 3D., badania utraty wstawienia i inspekcja końcowa w celu zapewnienia jakości produktu. |
|
||||
|
Innowacje technologiczne: JFOPT kładzie nacisk na innowacje technologiczne i dysponuje profesjonalnym zespołem badawczo-rozwojowym, który stale opracowuje bardziej zaawansowane i wydajniejsze skakacze MPO. |
|
||||
|
Serwis i wsparcie techniczne: JFOPT zapewnia kompleksowe usługi przedsprzedażowe i posprzedażowe, w tym konsultacje techniczne, zalecenia dotyczące produktów i naprawy po sprzedaży,spełnienie potrzeb klientów i zapewnienie zadowolenia klientów. |
|
||||
* Częste pytania i odpowiedzi- Nie.
1Jakie kwestie należy wziąć pod uwagę przy dostosowywaniu skoków MPO?
Długość skakacza / Materiał kabla / Typ włókien i liczba włókien / MPO Mężczyzna lub kobieta / Standardy utraty wstawienia / Wymogi dotyczące koloru / Etykiety i prośby o dostosowanie.
2Jak zapewnić stabilne parametry dla naszych skakaczy MPO?
Skoki MPO JFOPT są poddawane 100% testom interferometru 3D i 100% testom IL&RL, zapewniając stabilne parametry.
3- Jaki jest nasz czas dostawy?
Mamy miesięczną zdolność produkcyjną ponad 30 000 łączników MPO, co gwarantuje szybką dostawę.
4Jakie inne produkty związane z MPO oferujemy?
Oprócz skoków MPO produkujemy również skrętki MPO, atenuatory MPO, adaptery MPO od mężczyzny do kobiety, skoków MT i inne produkty związane z MPO.
