Place of Origin:
CHINA
Nazwa handlowa:
JFOPT
Orzecznictwo:
CE, ISO9001
Numer modelu:

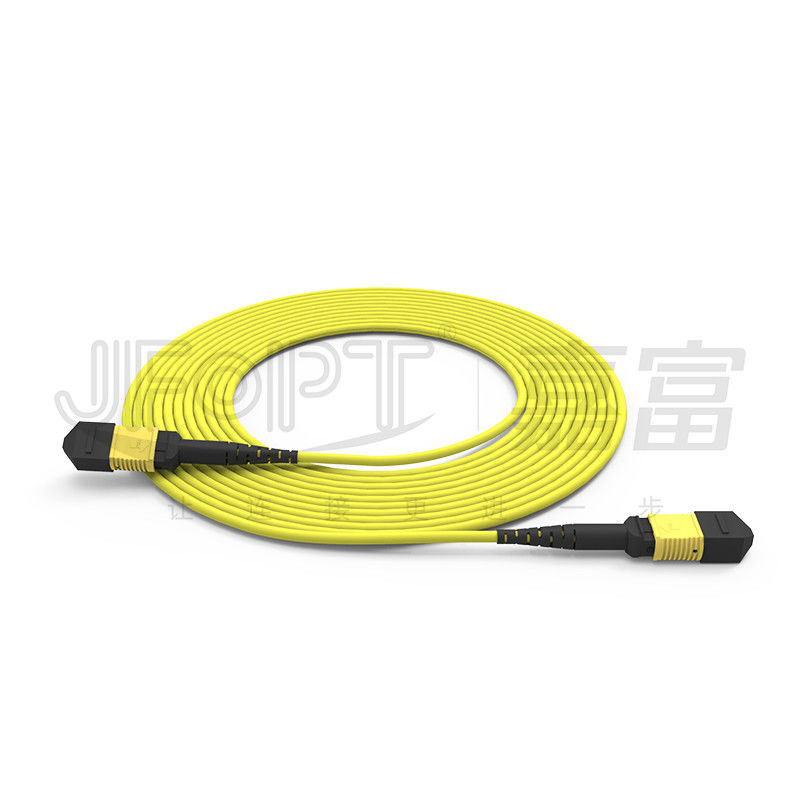

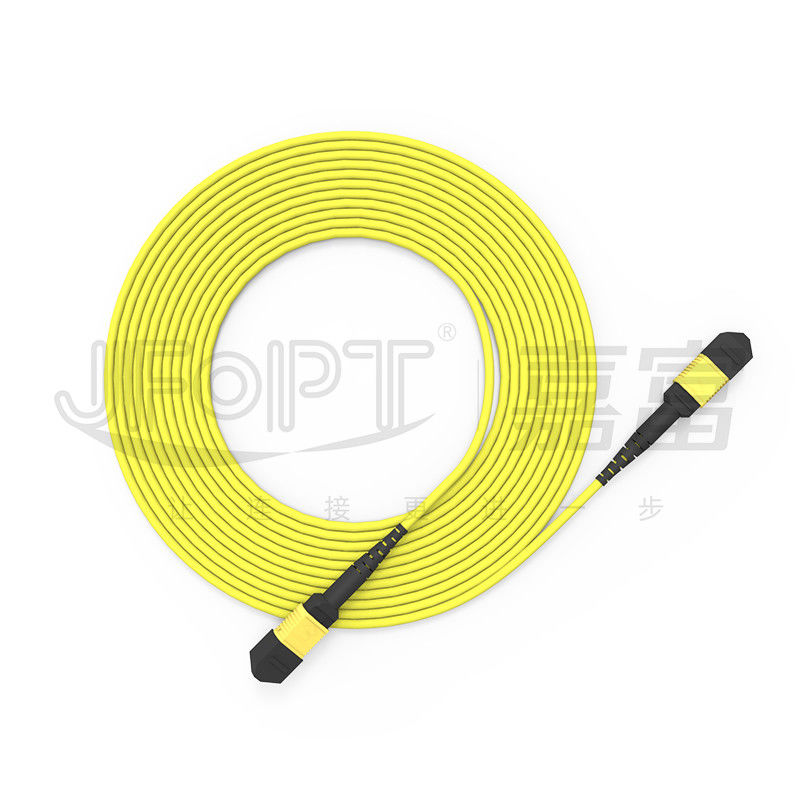

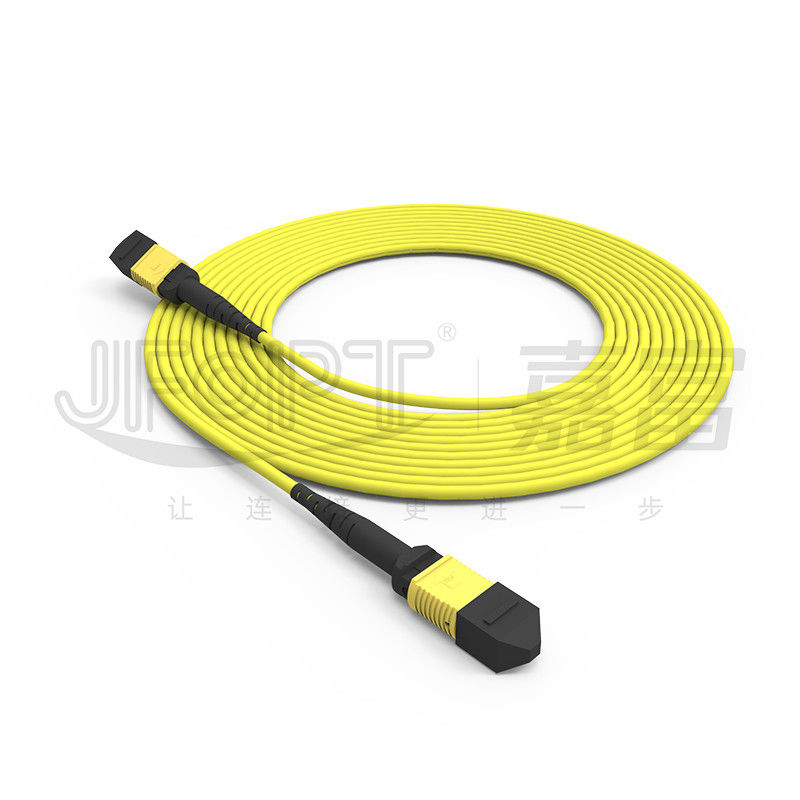

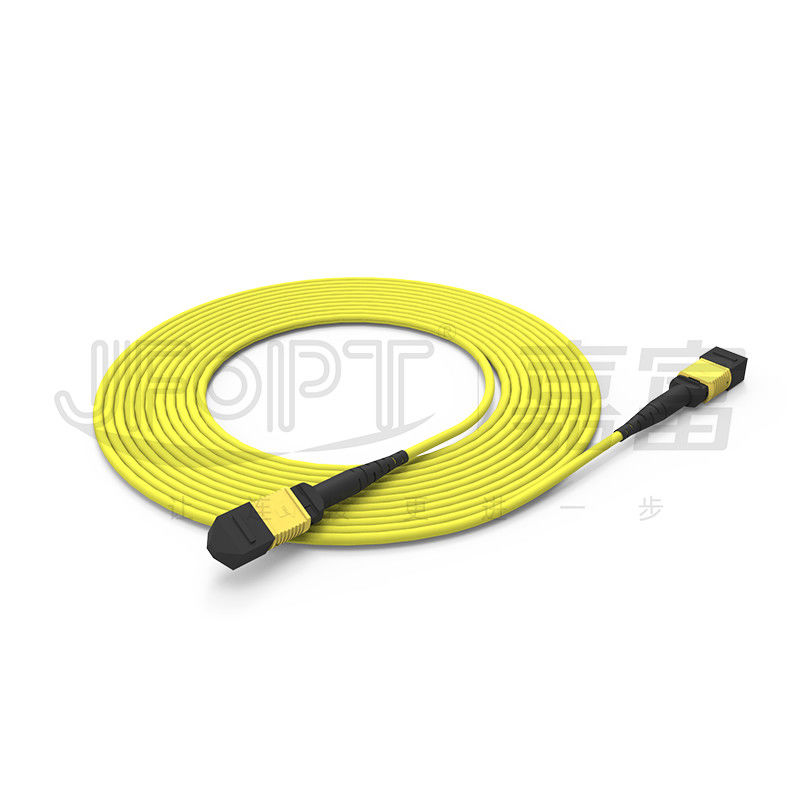

12-rdzeniowy kabel krosowy MPO(f) o niskiej stratności
Skontaktuj się z nami
Kable MPO Trunk 12f są niezbędne do ustanowienia stałych połączeń z modułami MPO.Z wykorzystaniem kabli optycznych o małej średnicy i 12-rdzeniowych złączy MPO, kable optyczne MPO mogą być tworzone dla funkcji plug-and-play.ponieważ mogą być bezproblemowo podłączone do modułów plug-and-play lub paneli adapterów MPO.
1- Szlifować powierzchnię końcową klasy A.
Zastosowane są importowane urządzenia szlifujące i materiały szlifujące.
2- LSZH z niskim poziomem dymu.
bezhalogenowa, oporowa i przyjazna dla środowiska obudowa kabla optycznego eliminuje zakłócenia sygnału zewnętrznego i zapewnia przejrzystą, stabilną, elastyczną i naturalną transmisję
3- Kwadratowy humanizowany projekt.
Usta kwadratowe i przeciwstawne, silna wszechstronność, odpowiednia dla większości urządzeń z interfejsami światłowodowymi na rynku
4Kompaktny design.

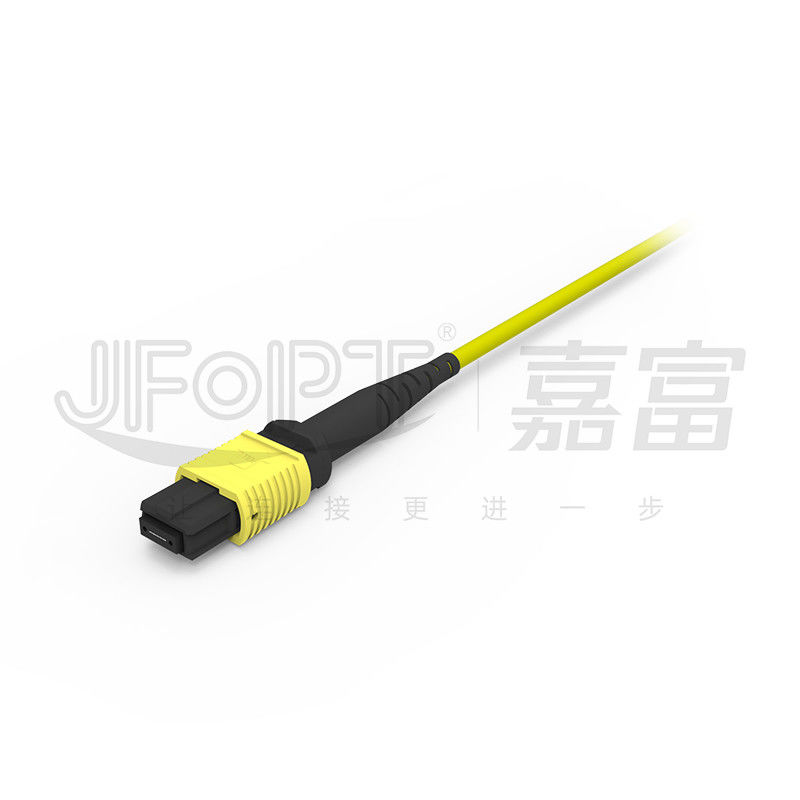

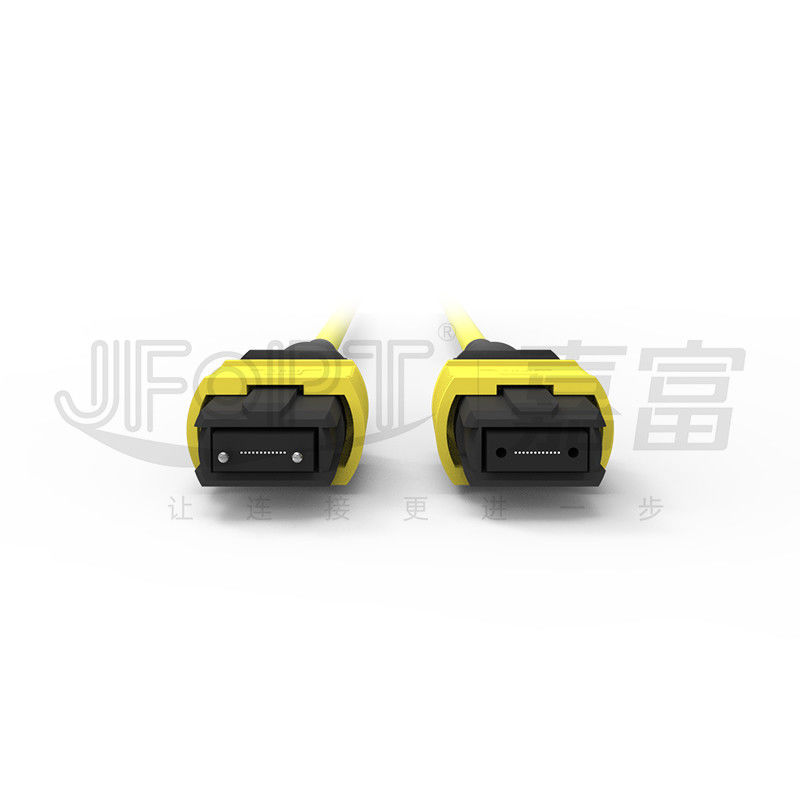

Konstrukcja złącza jest kompaktowa. Jeden złącze MPO / MTP może pomieścić 12 rdzeni. Łatwo jest go podłączyć i odłączyć w celu łatwej instalacji i usunięcia.
5- Ochrona przed kurzem.
Złącze jest dopasowane do pokrywy z pyłem w celu ochrony końcowej powierzchni złącza przed uszkodzeniem, dzięki czemu przewód ma dłuższą żywotność i mniejsze osłabienie.
|
Nazwa produktu |
12 rdzeni MPO (f) kabel patch o niskiej stratze |
|---|---|
|
Dopasowany adapter |
Adapter MPO |
|
Kolor kabla |
Niebieski/ Pomarańczowy/ Zielony/ Brązowy/ Szary/ Biały/ Czerwony/ Czarny/ Żółty/ Fioletowy/ Różowy/ Aqua |
|
Materiał do kurtki |
LSZH/PVC/OFNP |
|
Strata |
Niska utrata |
|
Średnica |
20,0/3,0±0,2 mm |
|
Marka włókna |
Corning, YOFC |
|
Członek siły |
Przędza aramidowa |
|
Nazwa marki |
JFOPT |
|
Prędkość |
10 gigabajtów |
|
Strata zwrotu |
MM≥20 dB;SM≥60 dB |
|
Włókno optyczne |
G.652D/ G.657A1/ G.657A2/ OM1/ OM2/ OM3/ OM4 |
|
Rodzaj ferruli |
Utrata wstawienia |
Strata zwrotu |
|||||
|
Typowe |
Maksymalny |
||||||
|
Strata standardowa SM |
00,20 dB |
≤ 0,75 dB |
≥ 60 dB (APC 8°) |
||||
|
SM niskie straty |
00,10 dB |
≤ 0,35 dB |
|||||
|
Strata standardowa MM |
00,20 dB |
≤ 0,6 dB |
≥ 20 dB |
||||
|
MM niskie straty |
00,10 dB |
≤ 0,35 dB |
|||||
| MT Wybór kołnierza | ||||||
| Tryb światłowodowy | Wydajność | Liczba włókien | ||||
| Jednorazowy tryb | Strata standardowa | 12 (1x12) | ||||
| 24 (2x12) | ||||||
| Niska utrata | 12 (1x12) | |||||
| Multimodowy | Strata standardowa | 12 (1x12) | ||||
| 16 (1x16) | ||||||
| 24 (2x12) | ||||||
| 32 (2x16) | ||||||
| Niska utrata | 12 (1x12) | |||||
| 24 (2x12) | ||||||
| Wydajność mechaniczna | ||||||||
| Pozycje | Specyfikacje | |||||||
| Liczba włókien | 2 | 4 | 6 | 8 | 12 | 24 | ||
| Wytrzymałość na rozciąganie (długoterminowa) / N | 80 | |||||||
| Wytrzymałość na rozciąganie (krótkoterminowa) / N | 150 | |||||||
| Odporność na rozbicie (długoterminowa) / N/10cm | 150 | 100 | ||||||
| Odporność na rozbicie (długoterminowa) / N/10cm | 500 | |||||||
| Min. promienie zgięcia (dynamiczny) / mm | 20D | |||||||
| Min. Promień gięcia (statyczny)/mm | 10D | |||||||
| Temperatura pracy/°C | -20+60 | |||||||
| Temperatura przechowywania/°C | -20+60 | |||||||
|
Parametry włókna |
||||||||
|
SM: |
||||||||
|
Pozycje |
Jednostka |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Prężnica pola trybu |
1310 nm |
μm |
9.1±0.4 |
80,8±0.4 |
80,8±0.4 |
|||
|
1550 nm |
μm |
100,4±0.5 |
90,8±0.5 |
90,8±0.5 |
||||
|
Średnica okładzin |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
Nieokrągłość powłoki |
% |
≤ 1 |
≤ 0.7 |
≤ 0.7 |
||||
|
Błąd w koncentryczności okładzin rdzenia |
μm |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
||||
|
Średnica powłoki |
μm |
245±7 |
245±5 |
245±5 |
||||
|
Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
||||
|
Błąd koncentryczności powłoki |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||||
|
Długość fali odcięcia kabla |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Współczynnik osłabienia kabla |
1310 nm |
dB/km |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
|||
|
1550 nm |
dB/km |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
||||
|
MM: |
||||||||
|
Pozycje |
jednostka |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Średnica rdzenia |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
||
|
Średnica okładzin |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Nieokrągłość rdzenia |
% |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
||
|
Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Błąd w koncentryczności okładzin rdzenia |
μm |
≤ 1.5 |
≤ 1.5 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Średnica powłoki |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
||
|
Błąd koncentryczności powłoki |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||
|
Szerokość pasma OFL |
850 nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥ 1500 |
≥3500 |
|
|
1300 nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
Współczynnik osłabienia kabla |
850 nm |
dB/km |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
|
|
1300 nm |
dB/km |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
Inną kluczową technologią w centrach danych o wysokiej gęstości są nadajniki optyczne "QSFP" i "CFP".umożliwiające przesyłanie danych przez kable światłowodoweUżywane są do podłączenia urządzeń sieciowych, takich jak przełączniki i routery, do sieci światłowodowej w centrum danych.Wykorzystanie nadajników optycznych QSFP i CFP pomaga zwiększyć zdolność przesyłu danych i wydajność centrów danych o wysokiej gęstości.
Usługa dostosowana do potrzeb JFOPT MPO
W JFOPT rozumiemy znaczenie rozwiązań dostosowanych do potrzeb Twoich centrów danych.zaprojektowane w celu spełnienia Twoich szczególnych wymagań.
Nasz MPO Trunk Cable to wysokiej wydajności kabel światłowodowy, który jest idealny dla centrów danych, zapewniając szybkie i niezawodne połączenie.umożliwia łatwą i elastyczną instalację.
Jeśli chodzi o dostosowanie, oferujemy różne opcje do wyboru.i marki włókna (Corning lub YOFC)Umożliwia to dostosowanie kabla do konkretnych potrzeb i zastosowań.
Ponadto nasz MPO Trunk Cable jest dostępny w różnych materiałach, w tym LSZH, PVC i OFNP, co daje elastyczność w wyborze najbardziej odpowiedniej opcji dla Twojego środowiska.
Oferujemy również szeroki wybór kolorów kabli, takich jak niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy i aqua,umożliwiające łatwą identyfikację i organizację połączeń sieciowych.
Dzięki stratom zwrotnym MM≥20dB i SM≥60dB, nasz MPO Trunk Cable zapewnia wysoką wydajność i niezawodność.zapewnia szybką transmisję danych dla efektywnych operacji centrum danych.
W JFOPT dążymy do dostarczania najlepszej jakości produktów i usług naszym klientom. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszych niestandardowych rozwiązaniach dla kabli MPO.
Opakowanie i wysyłka kabli MPO
Kable MPO są starannie pakowane, aby zapewnić bezpieczną dostawę do naszych klientów.Skrzynka jest następnie uszczelniona taśmą taśmową, aby zapobiec uszkodzeniu podczas wysyłki.
W przypadku większych zamówień kable są pakowane do drewnianej skrzynki, która jest bezpiecznie przymocowana i oznaczona informacjami o wysyłce.
Oferujemy różne opcje wysyłki dla naszych klientów, w tym dostawę ekspresową dla pilnych zamówień.Nasz dział wysyłki ściśle współpracuje z wiarygodnymi przewoźnikami, aby zapewnić terminową i skuteczną dostawę naszych produktów.
W przypadku zamówień międzynarodowych stosujemy dodatkowe środki ostrożności, używając wzmocnionych materiałów opakowaniowych i wypełniając wszystkie niezbędne formularze celne, aby zapewnić płynny proces wysyłki.
W MPO Trunk Cable staramy się zapewnić naszym klientom najlepsze usługi pakowania i wysyłki, aby zapewnić bezpieczne przybycie naszych produktów.
