Place of Origin:
CHINA
Nazwa handlowa:
JFOPT
Orzecznictwo:
CE, ISO9001
Model Number:
MPO Multimode OM3 Fiber Optic Patch Cord
Skontaktuj się z nami

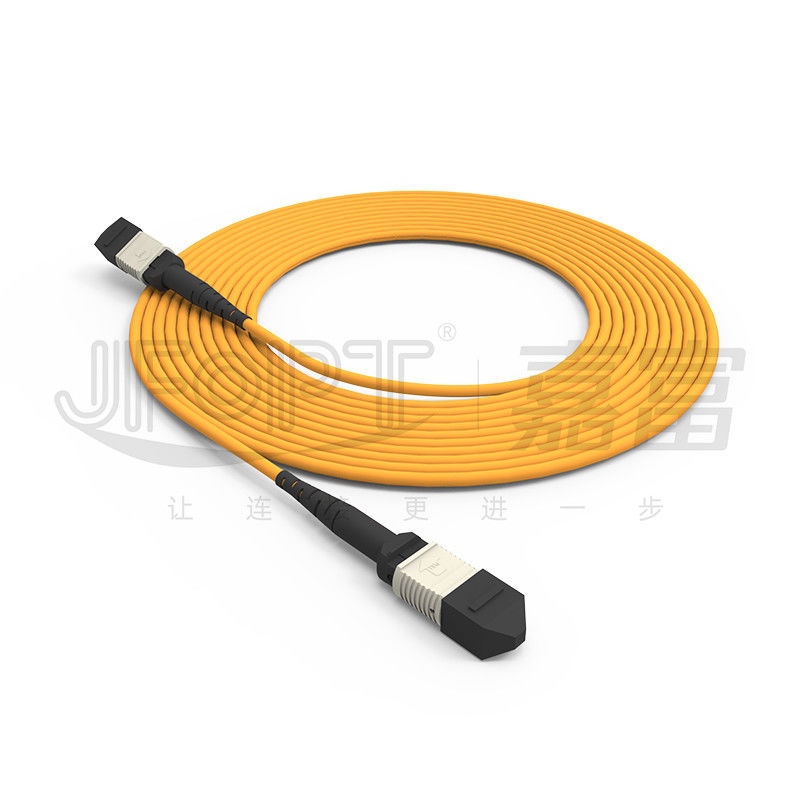

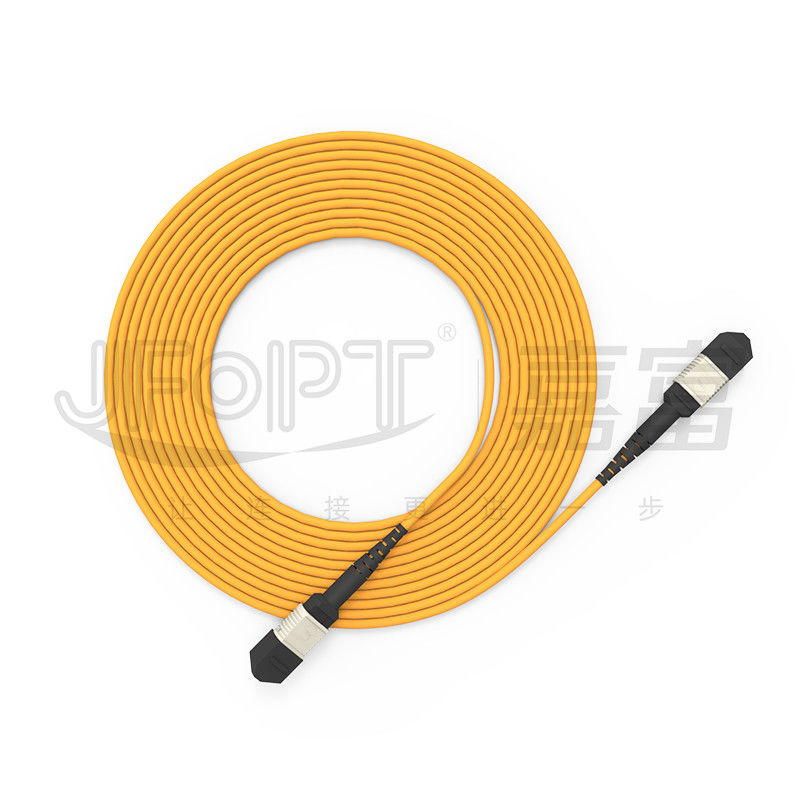

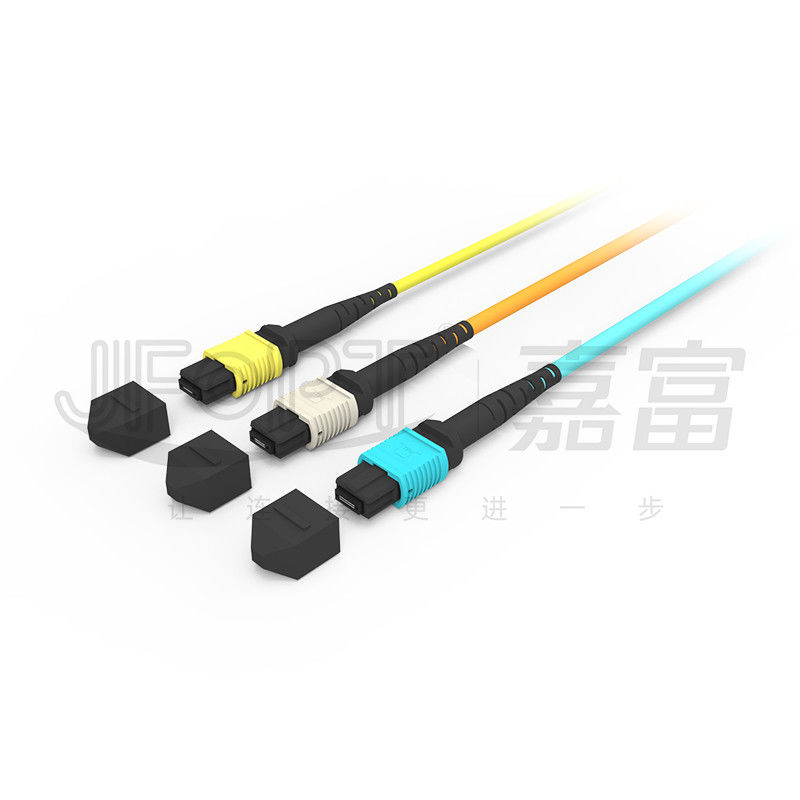

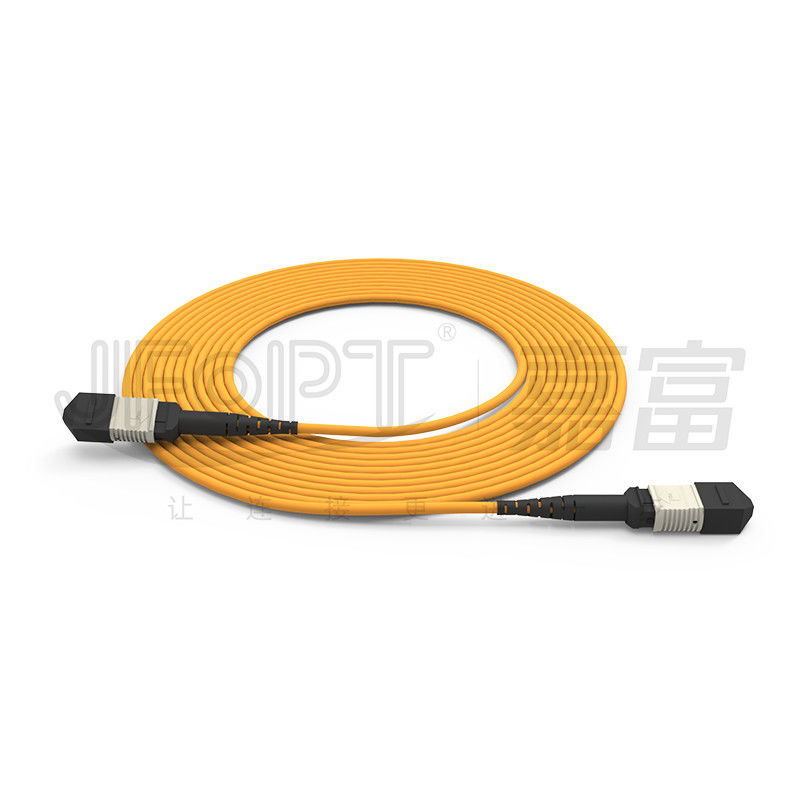

Złącze MPO (Multi-fiber PushOn) jest częścią serii złączy MT. Złącza te posiadają żurawia z dwoma otworami przewodowymi i szpilkami przewodowymi, znanymi również jako szpilki, do precyzyjnego podłączenia.JFOPT® przetwarza łączniki MPO i kable światłowodowe, można wyprodukować różne formy skakaczy MPO. Skakacze te mogą być zaprojektowane z 8 do 32 rdzeniami, z których najczęściej stosowany jest 12-rodunkowy złącze MPO.
Kompaktna konstrukcja złącza MPO umożliwia większą liczbę rdzeni i mniejsze rozmiary dla skakacza MPO.Dzięki temu idealnie nadaje się do użytku w środowiskach, w których wymagane są zintegrowane linie światłowodowe o wysokiej gęstości, np. w procesie okablowania, FTTX, oraz z modułami nadajników 40/100GSFP, SFP + i innymi modułami nadajników.Przesyłki MPO są również powszechnie stosowane zarówno do wewnętrznych, jak i zewnętrznych aplikacji połączeń w urządzeniach..
W celu poprawy wydajności sieci i zmniejszenia potencjalnych awarii zalecamy stosowanie łączników MPO 4, 8, 12 i 24-rodzowych.ale także pomagają zminimalizować ilość miejsca potrzebnego do okablowania.
Nasze łączniki są zaprojektowane tak, aby wspierać płynne i bezproblemowe aktualizacje z 10G na 40G i transmisję sieci 100G.zapewnienie płynnego przejścia na szybsze prędkości.
Rozumiemy, że różni użytkownicy mają różne wymagania konfiguracyjne, dlatego nasze złącza są kompatybilne z różnymi specyfikacjami włókna.oraz jednorzędowe G652D i G657A2, umożliwiając użytkownikom dostosowanie ustawień do ich konkretnych potrzeb.
Opracowaliśmy również nowy kabel optyczny o specjalnej strukturze okrągłej i mniejszej średnicy zewnętrznej.ułatwiając i przyspieszając przechowywanie i składowaniePożegnaj się z czasochłonnymi i trudnymi procesami instalacyjnymi.
|
Nazwa produktu |
Kabel trunkowy MPO |
|---|---|
|
Długość fali roboczej |
850nm, 1300nm |
|
Temperatura pracy |
-40°C~85°C |
|
Materiał do płaszcza kablowego |
PVC / LSZH / TPU |
|
Polerowanie złączy |
PC/UPC/APC |
|
Tryb światłowodowy |
Wielowarunkowy OM1 |
|
Materiał do kurtki |
PVC/LSZH/OFNP |
|
Model złącza |
MPO |
|
Rodzaj |
Wielojadrowy przewód patch z włókna optycznego |
|
MPO Płeć |
Mężczyzna/Kobieta |
|
Miejsce pochodzenia |
Guangdong, Chiny |
|
Słowa kluczowe produktu |
Kabel światłowodowy z 12-rodzinną łączniką MPO |
|
Węgielrodzaj reguły |
Utrata wstawienia |
Strata zwrotu |
|||||
|
Typowe |
Maksymalny |
||||||
|
Strata standardowa SM |
00,20 dB |
≤ 0,75 dB |
≥ 60 dB (APC 8°) |
||||
|
SM niskie straty |
00,10 dB |
≤ 0,35 dB |
|||||
|
Strata standardowa MM |
00,20 dB |
≤ 0,6 dB |
≥ 20 dB |
||||
|
MM niskie straty |
00,10 dB |
≤ 0,35 dB |
|||||
|
MT Wybór kołnierza |
||||||
|
Tryb światłowodowy |
Wydajność |
Liczba włókien |
||||
|
Jednorazowy tryb |
Strata standardowa |
12 (1x12) |
||||
|
24 (2x12) |
||||||
|
Niska utrata |
12 (1x12) |
|||||
|
Multimodowy |
Strata standardowa |
12 (1x12) |
||||
|
16 (1x16) |
||||||
|
24 (2x12) |
||||||
|
32 (2x16) |
||||||
|
Niska utrata |
12 (1x12) |
|||||
|
24 (2x12) |
||||||
|
Parametry kabli |
||||||||
|
Pozycje |
Specyfikacje |
|||||||
|
Liczba włókien |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
Włókna |
Średnica |
250 ± 15 μm |
||||||
|
Kolor |
Niebieski/pomarańczowy/zielony/brązowy/szary/biały/czerwony/czarny/żółty/fioletowy/różowy/akwo |
|||||||
|
Członek siły |
Przędza aramidowa |
|||||||
|
Włóczniaki |
Średnica |
30,0±0,2 mm |
||||||
|
Materiał |
PVC /LSZH |
|||||||
|
Kolor |
Niebieski/pomarańczowy/zielony/brązowy/szary/biały/czerwony/czarny/żółty/fioletowy/różowy/akwo |
|||||||
|
Wydajność mechaniczna |
||||||||
|
Pozycje |
Specyfikacje |
|||||||
|
Liczba włókien |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
Wytrzymałość na rozciąganie (długoterminowa) / N |
80 |
|||||||
|
Wytrzymałość na rozciąganie (krótkoterminowa) / N |
150 |
|||||||
|
Odporność na rozbicie (długoterminowa) / N/10cm |
150 |
100 |
||||||
|
Odporność na rozbicie (długoterminowa) / N/10cm |
500 |
|||||||
|
Min. promienie zgięcia (dynamiczny) / mm |
20D |
|||||||
|
Min. Promień gięcia (statyczny)/mm |
10D |
|||||||
|
Temperatura pracy/°C |
-20+60 |
|||||||
|
Temperatura przechowywania/°C |
-20+60 |
|||||||
|
Parametry włókna |
||||||||
|
SM: |
||||||||
|
Pozycje |
Jednostka |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Prężnica pola trybu |
1310 nm |
μm |
9.1±0.4 |
80,8±0.4 |
80,8±0.4 |
|||
|
1550 nm |
μm |
100,4±0.5 |
90,8±0.5 |
90,8±0.5 |
||||
|
Średnica okładzin |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
Nieokrągłość powłoki |
% |
≤ 1 |
≤ 0.7 |
≤ 0.7 |
||||
|
Błąd w koncentryczności okładzin rdzenia |
μm |
≤ 0.6 |
≤ 0.5 |
≤ 0.5 |
||||
|
Średnica powłoki |
μm |
245±7 |
245±5 |
245±5 |
||||
|
Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
||||
|
Błąd koncentryczności powłoki |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||||
|
Długość fali odcięcia kabla |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Współczynnik osłabienia kabla |
1310 nm |
dB/km |
≤ 0.4 |
≤ 0.4 |
≤ 0.4 |
|||
|
1550 nm |
dB/km |
≤ 0.3 |
≤ 0.3 |
≤ 0.3 |
||||
|
MM: |
||||||||
|
Pozycje |
jednostka |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Średnica rdzenia |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
||
|
Średnica okładzin |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Nieokrągłość rdzenia |
% |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
||
|
Nieokrągłość powłoki |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Błąd w koncentryczności okładzin rdzenia |
μm |
≤ 1.5 |
≤ 1.5 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
|
Średnica powłoki |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Nieokrągłość powłoki |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
||
|
Błąd koncentryczności powłoki |
μm |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
||
|
Szerokość pasma OFL |
850 nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥ 1500 |
≥3500 |
|
|
1300 nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
Współczynnik osłabienia kabla |
850 nm |
dB/km |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
≤ 3.0 |
|
|
1300 nm |
dB/km |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
||
1Centrum kabli danych.
2Pokój komunikacji światłowodowej.
3Sprzęt do badań włókna optycznego
4Sprzęt do transmisji światłowodowej
Nazwa marki: JFOPT
Numer modelu: MPO Multimode OM1 Fiber Optic Patch Cord
Miejsce pochodzenia: CHINA
Certyfikacja: CE, ISO9001
Minimalna ilość zamówienia: 1
Cena: NA
Opakowanie: pudełko
Czas dostawy: 5-8 dni roboczych
Warunki płatności: T/T, AliPay, PayPal
Zdolność dostaw: 1000 sztuk/dzień
Materiał kurtki: PVC/LSZH/OFNP
Długość fali operacyjnej: 850nm, 1300nm
Kabel optyczny: 3,0 mm/3,5 mm jednorurkowy mini kabel
Rodzaj: wielojadrowy przewód patch z włókna optycznego
Model złącza: MPO
